Installationsschütz: Funktion, Auswahl & Praxis erklärt

Du suchst einen Installationsschütz für Boiler, Poolpumpe, Heizstab oder eine Lüftung – und fragst dich, welcher Typ wirklich passt? In diesem Ratgeber bekommst du eine klare Antwort: Ein Installationsschütz ist ein elektromechanisches Schaltgerät auf Hutschiene, das hohe Lastströme sicher mit einem kleinen Steuersignal schaltet. Dabei kommt es vor allem auf die Gebrauchskategorie, die Anzahl der Pole und die richtige Spulenspannung an.

Was ist ein Installationsschütz?

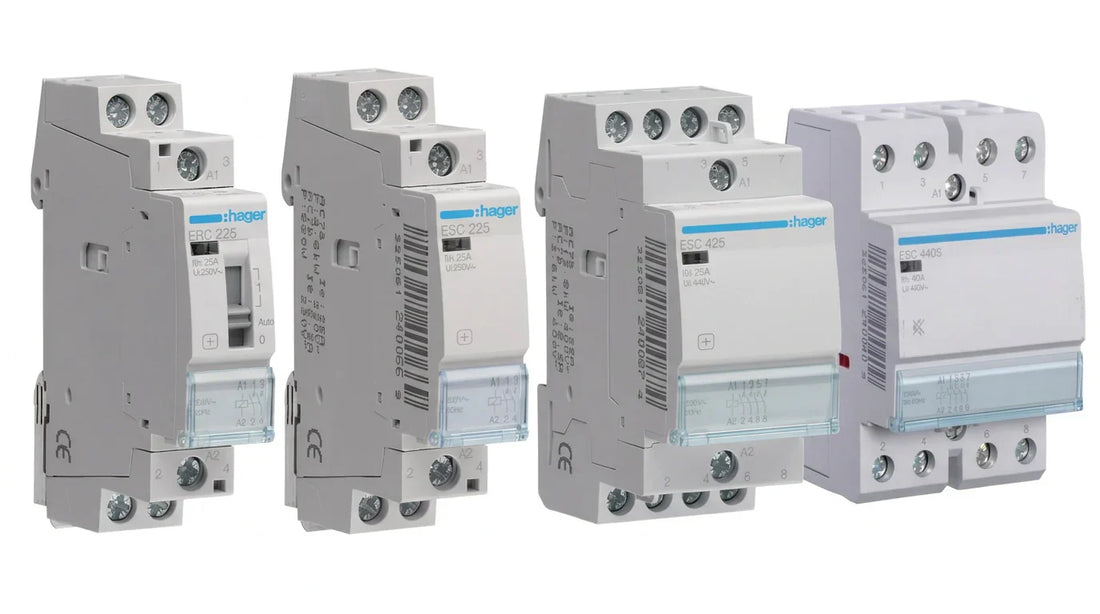

Ein Installationsschütz ist ein modulares Schaltgerät für die Hutschiene, das einen Lastkreis durch einen Steuerkreis schaltet. Anders gesagt: Mit einem kleinen Tasterimpuls oder einem Signal aus der Gebäudeleittechnik kannst du große Verbraucher mit hoher Stromaufnahme dauerhaft und sicher ein- oder ausschalten. Typische Bemessungsströme liegen zwischen 16 A und 100 A pro Pol.

Im Verteiler erkennst du den Schütz an seiner kompakten Bauform, meist 1 bis 3 Teilungseinheiten breit, mit klar getrennten Klemmenebenen für Haupt- und Steuerstromkreis. Andere Begriffe wie Modulschütz, Hutschienenschütz oder Installationsschütze meinen das gleiche Bauteil. Im Gegensatz zu klassischen Leistungsschützen ist der Installationsschütz für die Gebäudeinstallation optimiert: leise, kompakt, einfach zu verdrahten.

Wie funktioniert ein Installationsschütz?

Ein Installationsschütz arbeitet nach dem elektromagnetischen Prinzip. Liegt an der Spule eine Steuerspannung an – meistens 230 V AC, manchmal 24 V AC/DC – zieht ein Magnetanker an und schließt die Hauptkontakte. Fällt die Spannung weg, öffnet eine Rückstellfeder die Kontakte zuverlässig wieder. Genau dieses bistabile Verhalten macht den Schütz so sicher: Bei einem Steuerspannungsausfall bleibt der Lastkreis nicht ungewollt eingeschaltet.

Praktisch heißt das: Du steuerst über einen kleinen Taster im Wohnraum, einen Zeitschalter, einen Wechselrichter oder eine SmartHome-Logik einen Verbraucher mit 16 A, 25 A oder mehr Nennstrom. Der Steuerstrom in der Spule liegt dabei nur im Bereich weniger Milliampere. So entlastest du Steuerleitungen, Tasterkontakte und Bus-Aktoren von hohen Strömen und sorgst gleichzeitig für eine saubere galvanische Trennung von Steuer- und Lastkreis.

Welche Anwendungen gibt es für Installationsschütze?

Installationsschütze tauchen überall dort auf, wo ein dauerhafter Schaltvorgang mit hoher Strombelastung sauber gelöst werden muss. Typische Einsatzbereiche in Wohnung, Haus und Gewerbe sind:

• Boiler & Warmwasserspeicher: Ein 2-kW- oder 3-kW-Heizstab wird über einen 4-poligen Schütz geschaltet, häufig kombiniert mit einer Niedertarif-Steuerung des Netzbetreibers.
• Poolpumpe und Wärmepumpe: Größere Pumpenmotoren mit hohem Anlaufstrom werden über einen 3-poligen Schütz mit AC3-Auslegung sicher geschaltet.
• Lüftungsanlagen und Klimatechnik: Zentral- oder Dezentrallüfter laufen oft über Zeitschaltuhren oder Präsenzmelder, die einen Schütz ansteuern.
• Außenbeleuchtung und Gartenanlagen: Steuerung über Dämmerungs- oder Astroschalter, der Schütz schaltet die eigentlichen Leuchtmittel.
• Wallboxen und E-Mobilität: In manchen Lastmanagement-Lösungen schaltet ein Installationsschütz die Wallbox bei Lastspitzen frei oder ab.
• Lastabwurf bei Wärmepumpen oder Wallboxen: SG-Ready-Signale oder Energiemanager steuern den Schütz, um bei Netzengpässen Lasten zu reduzieren.

Außerdem nutzt du Schütze bei verriegelten Schaltungen, zum Beispiel zur Umschaltung zwischen Netz- und Notstrombetrieb. Dabei verhindert ein mechanisch verriegeltes Schützpaar, dass beide Quellen gleichzeitig auf dem Netz liegen.

Welche Gebrauchskategorie passt: AC1, AC3 oder AC7a?

Die Gebrauchskategorie nach IEC 60947-4-1 sagt dir, für welche Last ein Schütz ausgelegt ist. Kurz gesagt: AC1 ist für ohmsche Lasten, AC3 für Motoren mit hohem Anlaufstrom, AC7a für gemischte Haushaltslasten. Wer hier die falsche Wahl trifft, riskiert verschweißte Kontakte und einen vorzeitigen Ausfall.

• AC1 – ohmsche Lasten: Heizstäbe, Boiler, elektrische Heizungen, Warmwasserspeicher. Der Schütz nutzt seinen vollen Bemessungsstrom (z. B. 25 A bei 25 A AC1).
• AC3 – Motorlasten mit normalem Abschaltverhalten: Pumpen, Lüfter, Kompressoren, Wärmepumpen. Hier sinkt der nutzbare Strom – ein 25-A-AC1-Schütz kann in AC3 z. B. nur 8,5 A schalten.
• AC7a – leichte gemischte Lasten im Haushalt: Beleuchtung, kleine Geräte, gemischte Steckdosenkreise. Praktisch identisch zu AC1 in der Auslegung.
• AC7b – Motorlasten im Haushalt: Vergleichbar mit AC3, für kleinere Motorlasten in Wohngebäuden.

In der Praxis sieht man häufig den Fehler, einen 25-A-Schütz für eine Poolpumpe zu setzen, ohne die AC3-Werte zu prüfen. Das funktioniert eine Weile, dann verschweißen die Kontakte durch den Anlaufstrom. Schau also nicht nur auf den AC1-Wert auf dem Typenschild, sondern auch auf AC3 oder AC7b.

Welche Polzahl brauchst du wirklich?

Die Anzahl der Pole bestimmt, wie viele Stromkreise gleichzeitig geschaltet werden. Drei klassische Varianten decken die meisten Anwendungen ab:

• 2-polig (2S oder 1S+1Ö): Für einphasige Lasten wie Boiler bis 3,5 kW, kleine Lüfter oder Beleuchtung. Schaltet Außenleiter und – falls nötig – den Neutralleiter.
• 3-polig (3S): Für dreiphasige Motoren, Pumpen, kleinere Wärmepumpen oder dreiphasige Heizstäbe.
• 4-polig (4S oder 2S+2Ö): Standardlösung für dreiphasige Heizstäbe mit allpoliger Trennung inklusive Neutralleiter – Pflicht bei vielen Energieversorger-Steuerungen.

Zudem gibt es Schütze mit gemischter Kontaktbestückung, etwa „2 Schließer + 2 Öffner“. Damit kannst du gleichzeitig einen Lastkreis einschalten und einen anderen ausschalten, z. B. bei einer Tag-/Nachtumschaltung oder einer Verriegelung.

Wie wähle ich den richtigen Installationsschütz?

Eine sinnvolle Auswahl folgt einer klaren Reihenfolge. So vermeidest du Fehlkäufe und Unterbemessungen:

1. Last bestimmen: Welche Geräteart (Heizstab, Motor, Beleuchtung) schaltest du? Ohmsch, induktiv oder gemischt?
2. Strom berechnen: Nennstrom aus Leistung ableiten – bei 230 V einphasig: I = P / U. Bei 400 V dreiphasig: I = P / (1,73 × U × cos φ).
3. Gebrauchskategorie wählen: AC1 für Heizstab, AC3 / AC7b für Motor. Schütz so dimensionieren, dass der Bemessungsstrom in der passenden Kategorie deinen Laststrom übersteigt.
4. Polzahl festlegen: Einphasig 2-polig, dreiphasig 3- oder 4-polig (mit N-Trennung).
5. Spulenspannung passend zur Steuerung: 230 V AC für klassische Tasterschaltungen, 24 V AC/DC für Bus-Aktoren oder SPS.
6. Vorsicherung & Selektivität prüfen: Der Schütz selbst ist kein Schutzorgan – er braucht einen vorgeschalteten LS-Schalter oder eine Sicherung.
7. Hilfskontakte einplanen: Brauchst du Rückmeldungen an die Steuerung oder eine Verriegelung mit anderen Schützen?

Erfahrungsgemäß lohnt sich bei häufig schaltenden Anwendungen ein größerer Schütz: Die Lebensdauer der Kontakte hängt direkt vom Verhältnis des Bemessungsstroms zum tatsächlichen Strom ab. Wer einen 16-A-Schütz dauerhaft mit 14 A fährt, hat deutlich weniger Reserve als bei einem 25-A-Schütz mit gleicher Last.

Welche Normen und Vorschriften gelten?

Installationsschütze unterliegen mehreren Produktnormen und sind in die Anlagennormen der Elektroinstallation eingebettet. Diese Normen solltest du kennen:

• IEC/EN 60947-4-1: Produktnorm für niederspannungsschaltgeräte – Schütze und Motorstarter. Definiert Gebrauchskategorien, Prüfbedingungen und Lebensdauer.
• IEC/EN 61095: Speziell für elektromechanische Schütze für Haushalts- und ähnliche Zwecke. Hier sind die Gebrauchskategorien AC7a/AC7b verankert.
• DIN VDE 0100-530: Auswahl und Errichtung von Schalt- und Steuergeräten in elektrischen Anlagen.
• DIN VDE 0100-410: Schutz gegen elektrischen Schlag – relevant für die richtige Vorsicherung und den Personenschutz.
• ÖVE/ÖNORM E 8101: In Österreich die Grundnorm für Niederspannungsanlagen – analog zur deutschen DIN-VDE-0100-Reihe.

Darüber hinaus gibt der Hersteller in seinem Datenblatt die zulässige Schaltspielzahl (mechanisch und elektrisch), die maximale Schalthäufigkeit pro Stunde und die Lebensdauerkurven an. Wer in einem Verteilerbau für Boiler-Steuerungen plant, sollte mit mindestens 100.000 elektrischen Schaltspielen rechnen.

Welche häufigen Fehler gibt es in der Praxis?

Bei der Verdrahtung und Auswahl eines Installationsschützes treten immer wieder die gleichen Stolperfallen auf. Wer sie kennt, spart sich teure Servicefahrten:

• Unterdimensionierung bei Motorlasten: AC1- statt AC3-Wert genutzt – Kontakte verschweißen nach wenigen Monaten.
• Schütz als Schutzorgan missbraucht: Ein Schütz schützt nicht gegen Kurzschluss oder Überlast. Ein vorgeschalteter LS-Schalter oder Motorschutzschalter ist Pflicht.
• Falsche Spulenspannung: 230-V-Spule an 24-V-Steuerung – der Schütz zieht nicht an. Umgekehrt: 24-V-Spule an 230 V – Spule brennt durch.
• Spule parallel zu induktiven Lasten geschaltet: Beim Abschalten entstehen Spannungsspitzen, die empfindliche Elektronik im Bus-Aktor zerstören können. Schutzbeschaltung mit Varistor oder RC-Glied empfohlen.
• Brummende Schütze: Häufig ein Hinweis auf einen verschmutzten Magnetanker oder eine unterspannte Spule (z. B. bei langer Steuerleitung).
• Fehlender N-Schaltkontakt bei EVU-Anforderungen: Manche Energieversorger verlangen allpolige Trennung bei Niedertarif-Boilern – also 4-polige Ausführung mit N-Trennung.

Gleichzeitig ist die richtige Beschriftung Pflicht. In der Praxis hilft eine klare Bezeichnung („K1 Heizstab“, „K2 Pool“) bei jedem späteren Service deutlich weiter als ein anonymes Schütz im Verteiler.

Schütz, Relais oder LS-Schalter: Wo liegt der Unterschied?

Diese drei Bauteile sehen sich im Verteiler ähnlich – ihre Aufgaben sind aber sehr verschieden. Eine klare Abgrenzung verhindert Planungsfehler:

• Installationsschütz: Schaltet hohe Lastströme dauerhaft, gesteuert über eine Spule. Kein Schutzorgan, aber hohe Schalthäufigkeit möglich.
• Installationsrelais: Schaltet kleinere Lasten (bis ca. 16 A), oft als Stromstoßschalter bistabil. Eignet sich für Tasterschaltungen mit Speicherfunktion.
• Leitungsschutzschalter (LS): Schutzorgan gegen Überlast und Kurzschluss. Schaltet nicht regelmäßig – das wäre Verschleiß ohne Sinn.
• Lasttrennschalter: Schaltet im normalen Betrieb spannungslos – z. B. zur Freischaltung beim Service. Nicht für häufiges Schalten gedacht.

Wer also einen Tarif-gesteuerten Boiler plant, kombiniert in der Regel einen LS-Schalter als Schutzorgan mit einem Installationsschütz als Schaltorgan – über einen Hilfskontakt der Steuerung wird der Schütz freigegeben.

Häufig gestellte Fragen

Was ist der Unterschied zwischen Schütz und Relais?

Ein Schütz ist für hohe Lastströme ausgelegt (typisch 16–100 A), ein Relais für kleinere Lasten und Signalströme. Schütze haben dafür Lichtbogenlöschkammern und sind für viele Schaltspiele bei hoher Last konstruiert. Relais kommen eher in Steuerstromkreisen oder bei kleineren Lasten zum Einsatz.

Welche Spulenspannung soll ich wählen?

Die Spulenspannung muss zur Steuerung passen. Klassische Tasterschaltungen und EVU-Steuerkontakte arbeiten meist mit 230 V AC. Bus-Systeme wie KNX und SPS-Lösungen nutzen oft 24 V DC oder 24 V AC. Wichtig: Auf der Spule ist die Nennspannung aufgedruckt – die muss du exakt einhalten.

Brauche ich einen Hilfskontakt am Installationsschütz?

Ein Hilfskontakt ist sinnvoll, wenn die Steuerung eine Rückmeldung benötigt oder du eine Verriegelung mit einem zweiten Schütz brauchst. Für eine einfache Boiler- oder Heizstab-Schaltung reicht ein Schütz ohne Hilfskontakt. Bei Notstromumschaltungen, Lüftungsanlagen oder Lastmanagement-Lösungen ist der Hilfskontakt dagegen oft Pflicht.

Wie viele Schaltspiele hält ein Installationsschütz aus?

Ein hochwertiger Installationsschütz für Wohnbauanwendungen erreicht typischerweise 100.000 bis 1 Million elektrische Schaltspiele bei Bemessungslast. Mechanisch sind sogar 10 Millionen Spiele möglich. Die genauen Werte stehen im Datenblatt – sie hängen stark von der Last und der Gebrauchskategorie ab.

Kann ich einen Installationsschütz auf jede Hutschiene setzen?

Ja, gängige Installationsschütze sind für die 35-mm-Tragschiene nach EN 60715 ausgelegt. Sie passen damit in jeden Standard-Verteiler – AP oder UP. Achte aber auf die Teilungseinheiten (TE): 2-polige Schütze brauchen meist 1 TE, 4-polige zwischen 2 und 3 TE.

Welche Marken sind im Wohnbau verbreitet?

In Deutschland und Österreich sind Hager, Eaton, ABB, Schneider und Schrack die typischen Marken für Installationsschütze. Sie sind untereinander funktional vergleichbar – Unterschiede gibt es bei Spulenkomfort, Geräuschpegel, Hilfskontakt-Optionen und der Integration in das jeweilige Verteilersystem.

Fazit

Ein Installationsschütz ist das richtige Schaltgerät, sobald du hohe Lasten dauerhaft, sicher und mit kleinem Steuersignal schalten willst. Entscheidend sind die passende Gebrauchskategorie (AC1 für Heizstab, AC3 für Motoren), die richtige Polzahl und eine zur Steuerung passende Spulenspannung. Wer diese drei Punkte sauber plant, hat ein langlebiges, leises und zuverlässiges Bauteil im Verteiler – egal ob für Boiler, Poolpumpe, Heizstab, Lüftung oder Lastmanagement.
