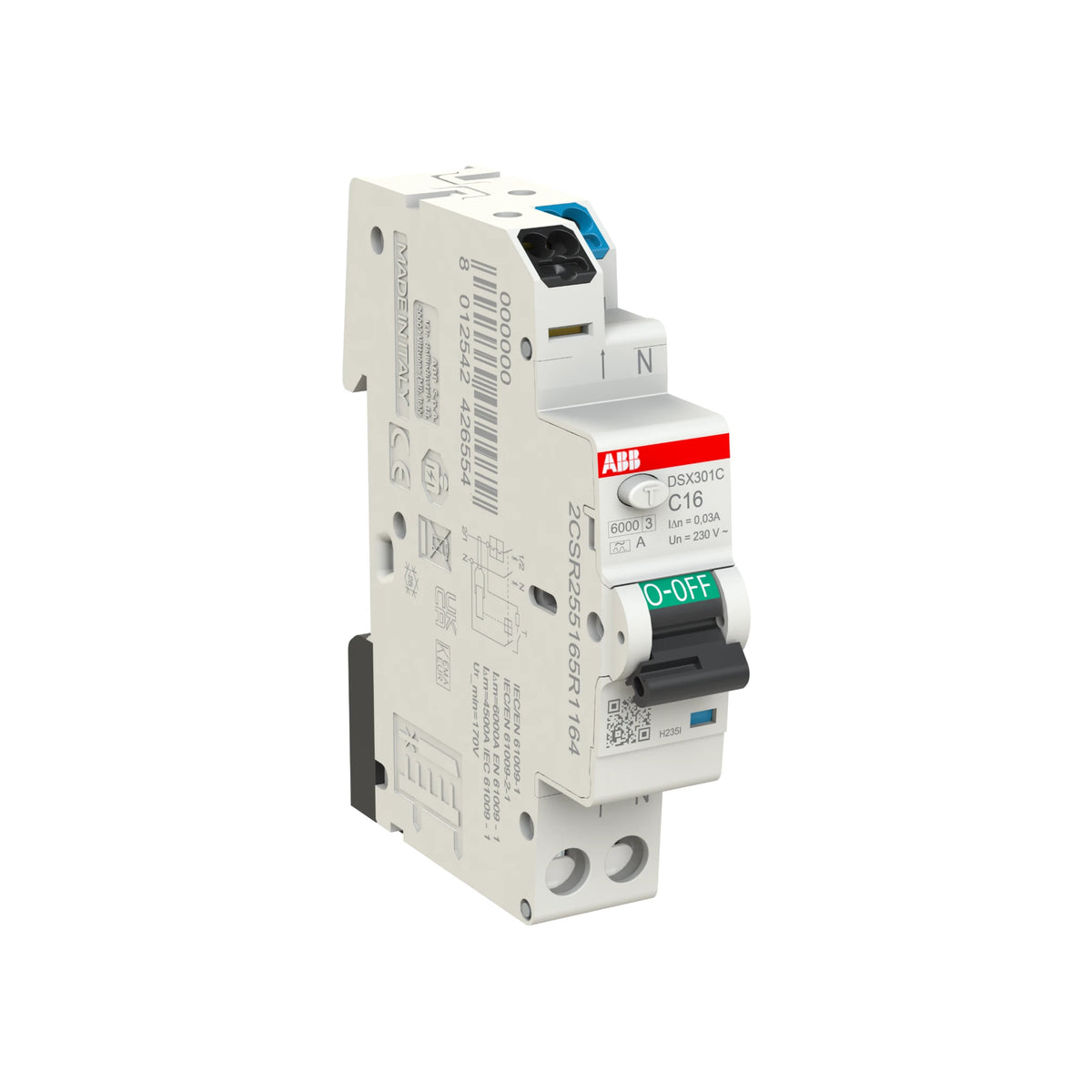

ABB DSX301C C16 A30 – FI-LS-Schalter mit Push-in-Technologie (FlexLine)
Der ABB DSX301C C16 A30 vereint Fehlerstrom- und Leitungsschutz in einem kompakten Gerät mit Push-in-Technologie. Dieser FI-LS-Schalter bietet dir 16 A Bemessungsstrom und 30 mA Fehlerstromauslösung. Dank der Push-in-Klemmen am Abgang gelingt die Verdrahtung besonders schnell. Darüber hinaus spart die kompakte 1-TE-Bauform wertvollen Platz im Verteiler.
Deine Vorteile auf einen Blick
-
Zwei Schutzfunktionen: FI-Schutz und Leitungsschutz in einem Gerät – spart Platz und Kosten.
-
Personenschutz: 30 mA Fehlerstromauslösung schützt zuverlässig vor gefährlichen Berührungsströmen.
-
Charakteristik C: Optimal für Verbraucher mit höheren Einschaltströmen (16 A).
-
Pulsstromsensitiv (Typ A): Erkennt Wechsel- und pulsierende Gleichfehlerströme.
-
Push-in-Technologie: Werkzeuglose Verdrahtung am Abgang für schnelle Montage.
-
Kompakt: Nur 1 TE auf der DIN-Schiene.
-
ABB-Qualität: Geprüft nach IEC/EN 61009 und weltweit zugelassen.
Schutzfunktion und Einsatz
Als Typ A erkennt der DSX301C C16 A30 sowohl sinusförmige Wechselfehlerströme als auch pulsierende Gleichfehlerströme. Dadurch eignet er sich für Stromkreise mit modernen elektronischen Verbrauchern wie LED-Dimmern oder Schaltnetzteilen. Die Auslösecharakteristik C löst beim 5- bis 10-fachen des Bemessungsstroms aus. Daher eignet er sich auch für Verbraucher mit höheren Einschaltströmen.
Technische Daten
-
Artikelnummer: 2CSR255165R1164
-
Polzahl: 1+N (1-polig geschützt, N mitschaltend)
-
Bemessungsstrom: 16 A
-
Auslösecharakteristik: C
-
Bemessungsfehlerstrom: 30 mA
-
Typ: A
-
Bemessungsschaltvermögen: 6 kA nach IEC/EN 61009
-
Bemessungsspannung: 230 V AC
-
Klemmenart: Push-in-Klemmen (Abgang) / Schraubklemmen (Einspeisung)
-
Anschlussquerschnitt: bis 10 mm² (Push-in), bis 25 mm² (Schraub)
-
Teilungseinheiten: 1 TE
-
Frequenz: 50/60 Hz
Montage und Verdrahtung
Der DSX301C C16 A30 rastet direkt auf die 35-mm-DIN-Schiene ein. Eingangsseitig nutzt du die Schraubklemme oder die PSX-Phasenschiene. Abgangsseitig verbindest du die Leiter werkzeuglos über die Push-in-Klemmen. Dadurch gelingt die Verdrahtung besonders schnell und sicher. Außerdem ist die Einspeisung von oben und unten möglich. Darüber hinaus erleichtert die integrierte Prüftaste die regelmäßige Funktionskontrolle des FI-Teils. Zusätzlich sorgt die Schutzklasse IP20 an den Klemmen für sicheren Berührungsschutz.
Normen und Zulassungen
- IEC/EN 61009-1
- DIN VDE 0664-20, 0664-21
- DIN VDE 0100-410
- DIN VDE 0100-530
- CE-gekennzeichnet
