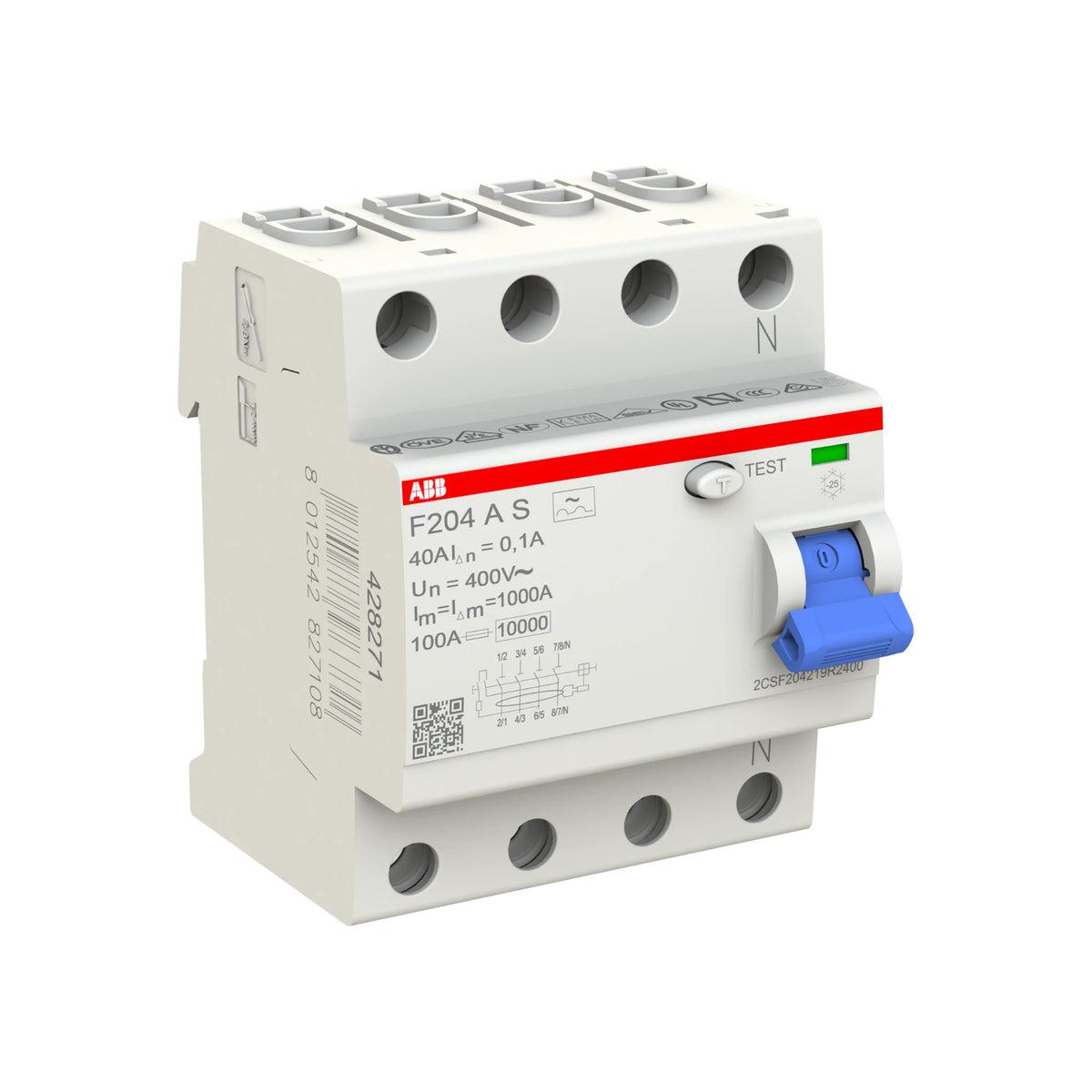

ABB F204 A S-40/0.1 T – 4-polig FI-Schutzschalter selektiv (Typ S)
Der ABB F204 A S-40/0.1 T ist ein selektiver 4-polig FI-Schutzschalter für den Einsatz als vorgelagerter Schutz. Er arbeitet zeitverzögert und löst bei 100 mA Fehlerstrom aus. Dadurch bleibt bei einem Fehler nur der nachgeschaltete Stromkreis ohne Spannung.
Deine Vorteile auf einen Blick
-
Sachschutz: 100 mA Auslösestrom für den vorgelagerten Schutz in selektiven Installationen.
-
Pulsstromsensitiv (Typ A): Erkennt Wechselfehlerströme und pulsierende Gleichfehlerströme – für moderne Elektronik.
-
Tunnelklemmen: Für große Leiterquerschnitte bis 50 mm² geeignet.
-
Platzsparend: Kompakte 4-TE-Bauform (70.0 mm) für die DIN-Schienenmontage.
-
Selektiv (Typ S): Zeitverzögerte Auslösung für selektiven Schutzaufbau mit nachgeschalteten FI-Schaltern.
-
ABB-Qualität: Geprüft nach IEC/EN 61008 und zugelassen für den weltweiten Einsatz.
Schutzfunktion und Einsatz
Typ A erkennt sowohl sinusförmige Wechselfehlerströme als auch pulsierende Gleichfehlerströme. Dadurch eignet er sich für Stromkreise mit modernen elektronischen Verbrauchern wie LED-Dimmern, Schaltnetzteilen oder Induktionskochfeldern. Der Bemessungsfehlerstrom von 100 mA bietet zuverlässigen Sachschutz und Brandschutz. Deshalb wird er häufig als vorgeschalteter Schutz in selektiven Anlagen eingesetzt. Außerdem arbeitet diese selektive Variante (Typ S) zeitverzögert. Somit bleibt bei einem Fehler nur der betroffene Stromkreis ohne Spannung, während die restliche Anlage weiterläuft. Zusätzlich empfehlen Experten, den FI-Schalter regelmäßig über die Prüftaste zu testen.
Technische Daten
-
Artikelnummer: 2CSF204219R2400
-
Polzahl: 4-polig
-
Bemessungsstrom: 40 A
-
Bemessungsfehlerstrom: 100 mA
-
Typ: A (selektiv)
-
Bemessungsspannung: 230/400 V AC
-
Klemmenart: Tunnelklemmen
-
Anschlussquerschnitt: bis 50 mm²
-
Teilungseinheiten: 4 TE (70.0 mm)
-
Frequenz: 50/60 Hz
Montage und Verdrahtung
Der F204 A S-40/0.1 T lässt sich einfach auf die 35-mm-DIN-Schiene aufrasten. Anschließend verbindest du die Leiter über die Tunnelklemmen. Dabei ist die Einspeisung von oben und unten möglich. Zusätzlich kannst du den FI-Schalter mit dem ABB PS-Phasenschienensystem verbinden. Folglich entfällt die aufwendige Einzelverdrahtung. Darüber hinaus erleichtert die Prüftaste die regelmäßige Funktionsprüfung.
Normen und Zulassungen
- IEC/EN 61008-1
- DIN VDE 0664-10, 0664-11
- DIN VDE 0100-410
- DIN VDE 0100-530
- CE-gekennzeichnet
