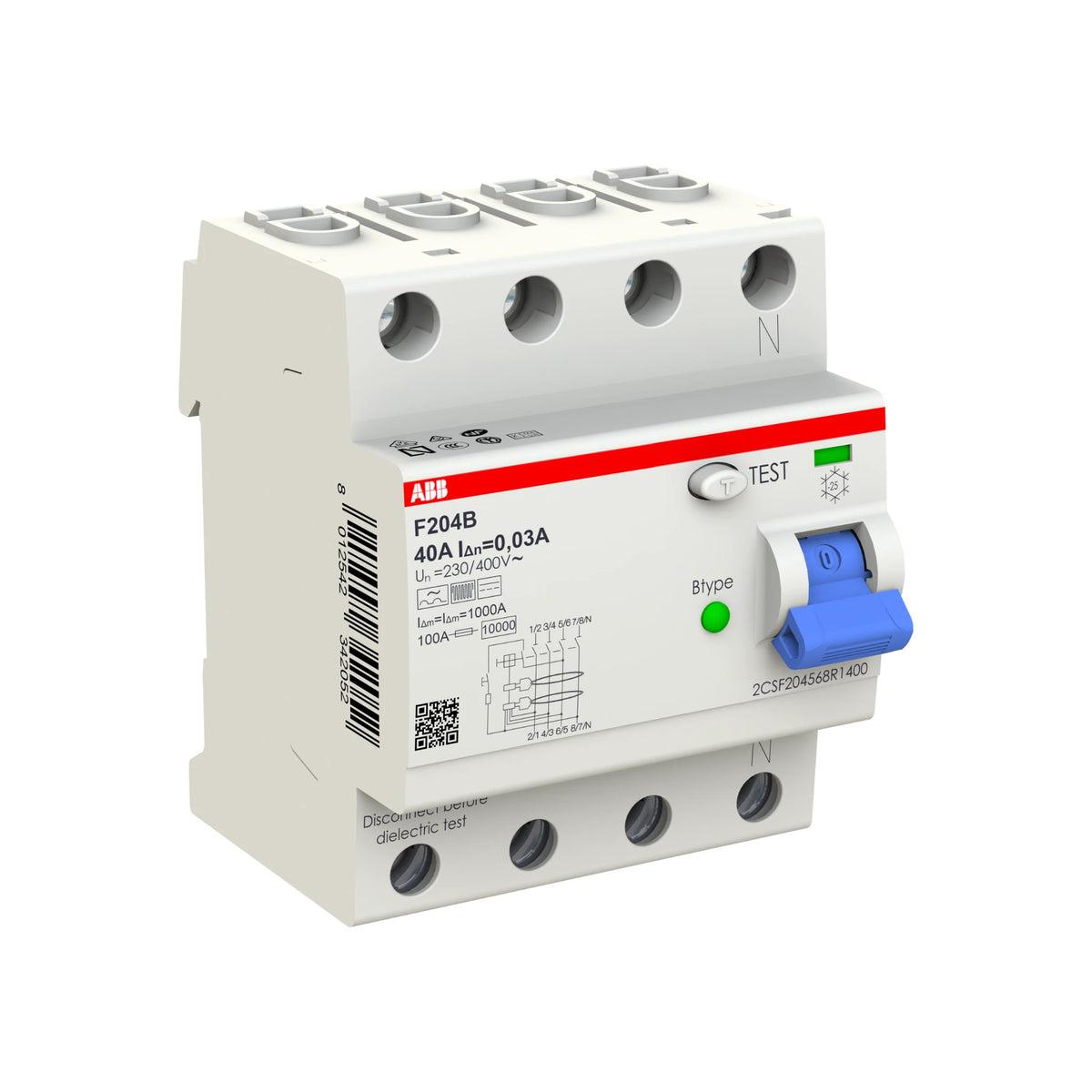

ABB F204 B-40/0.03 – 4-polig FI-Schutzschalter für allstromsensitiven Schutz
Der ABB F204 B-40/0.03 ist ein allstromsensitiver FI-Schutzschalter für besonders anspruchsvolle Installationen. Er erkennt neben Wechsel- und pulsierenden Gleichfehlerströmen auch glatte Gleichfehlerströme. Dadurch bietet er dir maximalen Schutz bei 40 A Bemessungsstrom und 30 mA Auslösestrom.
Deine Vorteile auf einen Blick
-
Personenschutz: 30 mA Auslösestrom schützt zuverlässig vor gefährlichen Berührungsströmen.
-
Allstromsensitiv (Typ B): Erkennt auch glatte Gleichfehlerströme – ideal für Wallboxen, PV-Anlagen und Frequenzumrichter.
-
Schraubklemmen: Bewährte und sichere Anschlusstechnik für Leiterquerschnitte bis 35 mm².
-
Platzsparend: Kompakte 4-TE-Bauform (70.0 mm) für die DIN-Schienenmontage.
-
ABB-Qualität: Geprüft nach IEC/EN 61008 und zugelassen für den weltweiten Einsatz.
Schutzfunktion und Einsatz
Typ B erkennt neben Wechselfehlerströmen und pulsierenden Gleichfehlerströmen auch glatte Gleichfehlerströme. Dadurch eignet er sich besonders für Stromkreise mit Frequenzumrichtern, Wallboxen oder PV-Anlagen. Der Bemessungsfehlerstrom von 30 mA bietet dir Personenschutz bei direktem und indirektem Berühren. Dadurch minimiert er das Risiko eines gefährlichen Stromschlags. Zusätzlich empfehlen Experten, den FI-Schalter regelmäßig über die Prüftaste zu testen.
Technische Daten
-
Artikelnummer: 2CSF204568R1400
-
Polzahl: 4-polig
-
Bemessungsstrom: 40 A
-
Bemessungsfehlerstrom: 30 mA
-
Typ: B
-
Bemessungsspannung: 230/400 V AC
-
Klemmenart: Schraubklemmen
-
Anschlussquerschnitt: bis 35 mm²
-
Teilungseinheiten: 4 TE (70.0 mm)
-
Frequenz: 50/60 Hz
Montage und Verdrahtung
Der F204 B-40/0.03 lässt sich einfach auf die 35-mm-DIN-Schiene aufrasten. Anschließend verbindest du die Leiter über die Schraubklemmen. Dabei ist die Einspeisung von oben und unten möglich. Zusätzlich kannst du den FI-Schalter mit dem ABB PS-Phasenschienensystem verbinden. Folglich entfällt die aufwendige Einzelverdrahtung. Darüber hinaus erleichtert die Prüftaste die regelmäßige Funktionsprüfung.
Normen und Zulassungen
- IEC/EN 61008-1
- DIN VDE 0664-10, 0664-11
- DIN VDE 0100-410
- DIN VDE 0100-530
- CE-gekennzeichnet
