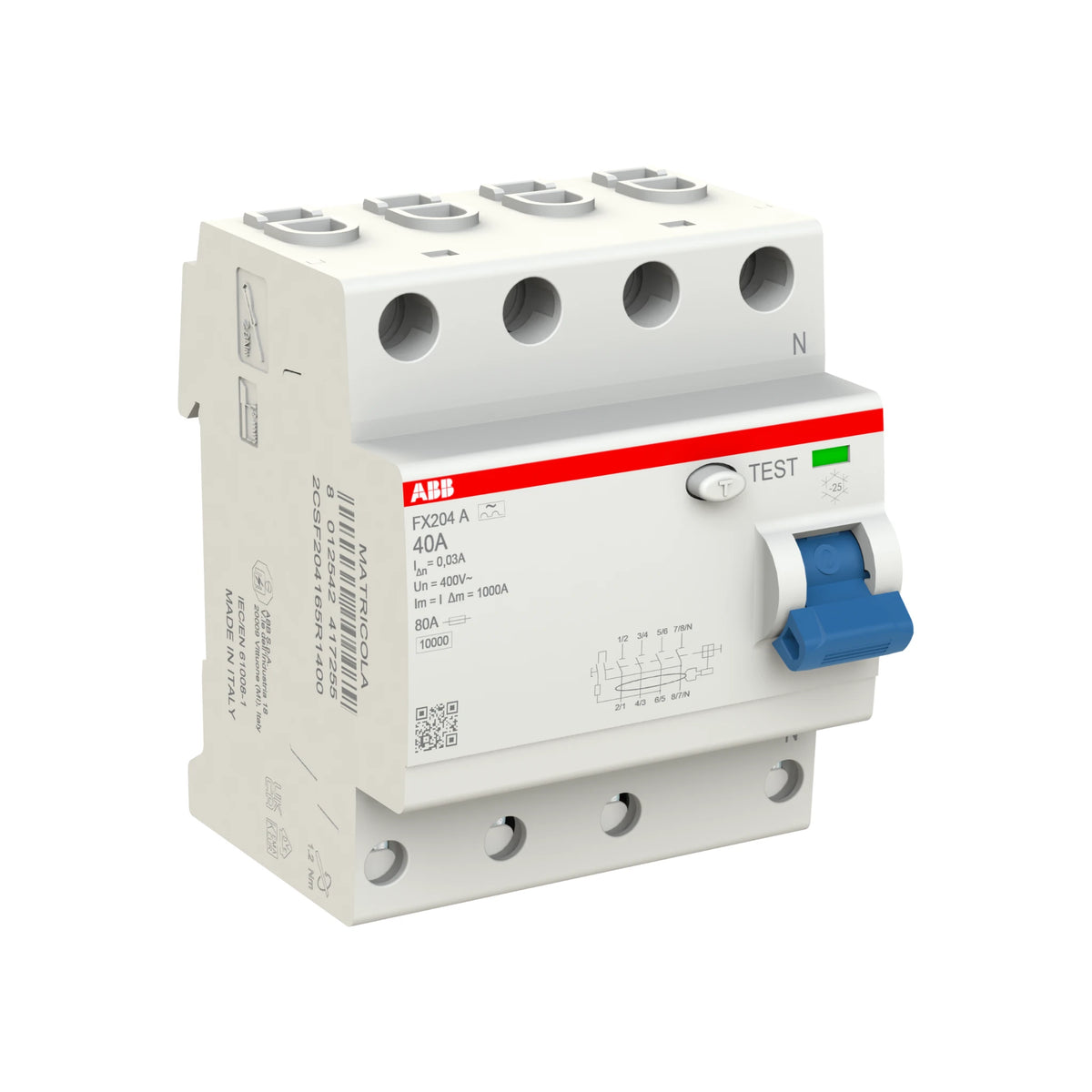

ABB FX204 A-40/0.03 – 4-polig FI-Schutzschalter mit Push-in-Technologie
Der ABB FX204 A-40/0.03 kombiniert zuverlässigen Fehlerstromschutz mit der praktischen Push-in-Technologie. Dieser 4-polig FI-Schutzschalter schützt bei 40 A Bemessungsstrom und 30 mA Auslösestrom vor gefährlichen Fehlerströmen. Dank der Push-in-Klemmen am Abgang gelingt die Verdrahtung besonders schnell und sicher.
Deine Vorteile auf einen Blick
-
Personenschutz: 30 mA Auslösestrom schützt zuverlässig vor gefährlichen Berührungsströmen.
-
Pulsstromsensitiv (Typ A): Erkennt Wechselfehlerströme und pulsierende Gleichfehlerströme – für moderne Elektronik.
-
Push-in-Technologie: Werkzeuglose Verdrahtung am Abgang für schnelle und sichere Montage.
-
Platzsparend: Kompakte 4-TE-Bauform (70.0 mm) für die DIN-Schienenmontage.
-
ABB-Qualität: Geprüft nach IEC/EN 61008 und zugelassen für den weltweiten Einsatz.
Schutzfunktion und Einsatz
Typ A erkennt sowohl sinusförmige Wechselfehlerströme als auch pulsierende Gleichfehlerströme. Dadurch eignet er sich für Stromkreise mit modernen elektronischen Verbrauchern wie LED-Dimmern, Schaltnetzteilen oder Induktionskochfeldern. Der Bemessungsfehlerstrom von 30 mA bietet dir Personenschutz bei direktem und indirektem Berühren. Dadurch minimiert er das Risiko eines gefährlichen Stromschlags. Zusätzlich empfehlen Experten, den FI-Schalter regelmäßig über die Prüftaste zu testen.
Technische Daten
-
Artikelnummer: 2CSF204165R1400
-
Polzahl: 4-polig
-
Bemessungsstrom: 40 A
-
Bemessungsfehlerstrom: 30 mA
-
Typ: A
-
Bemessungsspannung: 230/400 V AC
-
Klemmenart: Push-in-Klemmen / Schraubklemmen
-
Anschlussquerschnitt: bis 25 mm² (Einspeisung Schraub), bis 10 mm² (Abgang Push-in)
-
Teilungseinheiten: 4 TE (70.0 mm)
-
Frequenz: 50/60 Hz
Montage und Verdrahtung
Der FX204 A-40/0.03 rastet direkt auf die 35-mm-DIN-Schiene ein. Eingangsseitig verbindest du die Leiter über die Schraubklemme. Abgangsseitig nutzt du die praktischen Push-in-Klemmen für eine werkzeuglose Kontaktierung. Außerdem lässt sich der FI-Schalter mit dem ABB PSX-Phasenschienensystem kombinieren. Dadurch vereinfacht sich die Querverdrahtung im Verteiler erheblich. Zusätzlich ist die Einspeisung von oben und unten möglich.
Normen und Zulassungen
- IEC/EN 61008-1
- DIN VDE 0664-10, 0664-11
- DIN VDE 0100-410
- DIN VDE 0100-530
- CE-gekennzeichnet
