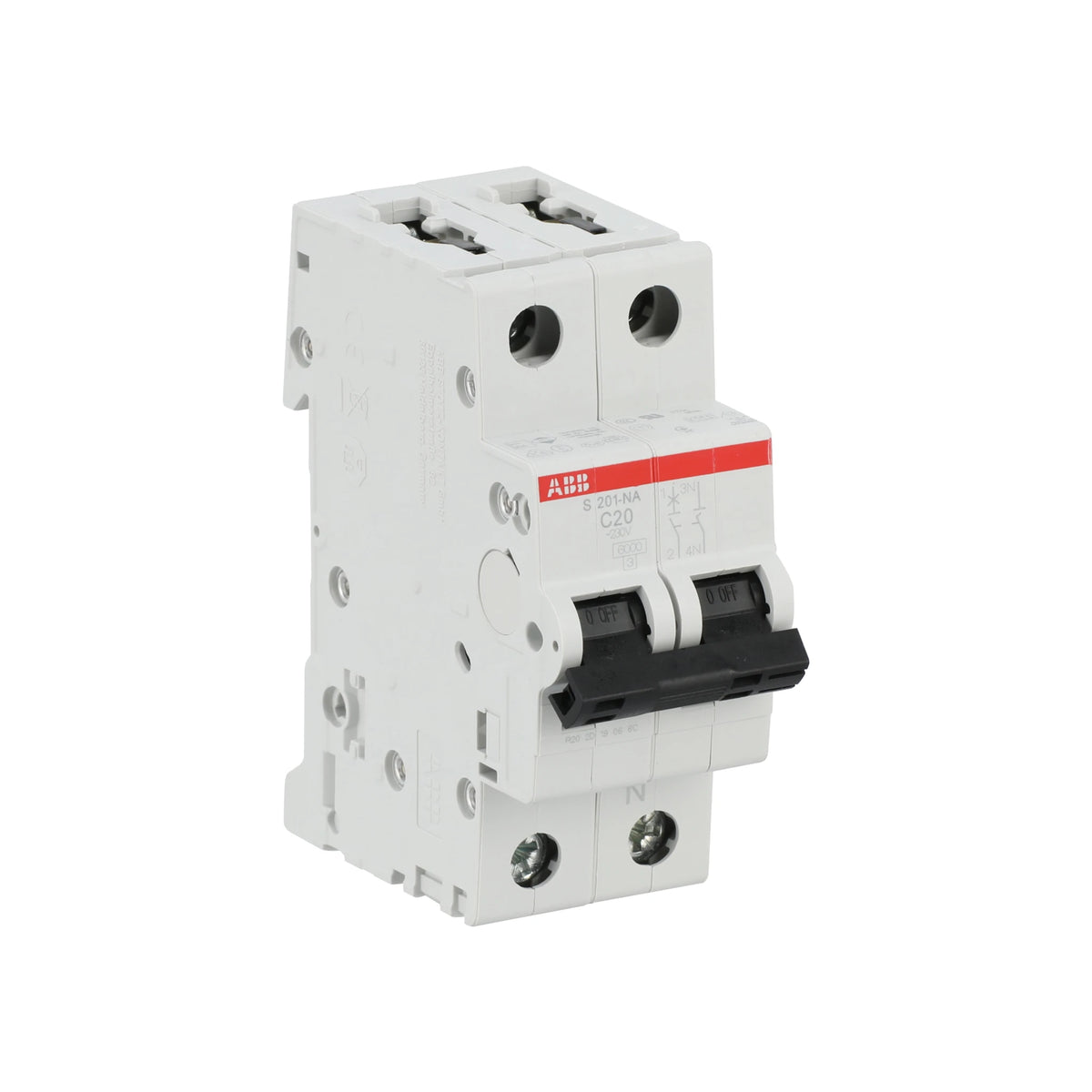

ABB S201-C20NA – 1+N Leitungsschutzschalter für sichere Elektroinstallationen
Sicherheit für Phase und Neutralleiter in einem Gerät: Der ABB S201-C20NA sichert einphasige Stromkreise mit 20 A Bemessungsstrom ab. Dabei trennt er bei Auslösung alle Pole gleichzeitig. Folglich bleibt kein Leiter unter Spannung.
Deine Vorteile auf einen Blick
-
Sichere Verbindung: Die Schraubklemmen nehmen Leiterquerschnitte von 0,75–35 mm² auf und gewährleisten dauerhaft feste Kontakte.
-
Platzsparend: Mit 2 TE (35.0 mm Breite) passt der S201-C20NA auch in kompakte Verteiler.
-
Hohe Abschaltleistung: 6 kA Bemessungsschaltvermögen nach EN 60898-1 für zuverlässigen Schutz bei Kurzschluss.
-
Charakteristik C: Optimal für Verbraucher mit höheren Einschaltströmen wie Klimaanlagen oder Motoren.
-
ABB-Qualität: Geprüft und zugelassen nach internationalen Normen für den weltweiten Einsatz.
Einsatzbereiche des S201-C20NA
Die Auslösecharakteristik C löst beim 5- bis 10-fachen des Bemessungsstroms aus. Daher eignet sich dieser Automat ideal für gemischte Installationen mit induktiven oder kapazitiven Lasten. Die Abschaltung von Phase und Neutralleiter bietet dabei erhöhte Sicherheit. Außerdem erfüllt er damit die Anforderungen moderner Installationsnormen.
Technische Daten
-
Artikelnummer: 2CDS251103R0204
-
Polzahl: 1+N (1-polig geschützt, N mitschaltend)
-
Bemessungsstrom: 20 A
-
Auslösecharakteristik: C
-
Bemessungsschaltvermögen: 6 kA (nach IEC/EN 60898-1)
-
Bemessungsspannung: 230 V AC
-
Klemmenart: Schraubklemmen
-
Anschlussquerschnitt: 0,75–35 mm²
-
Teilungseinheiten: 2 TE (35.0 mm)
-
Frequenz: 50/60 Hz
Montage auf DIN-Schiene
Der S201-C20NA lässt sich einfach auf die 35-mm-DIN-Schiene aufrasten. Danach verbindest du die Leiter über die Schraubklemmen. Außerdem ist der Automat mit dem ABB PS-Phasenschienensystem kompatibel. Somit vereinfacht sich die Verdrahtung bei mehreren Geräten im Verteiler deutlich.
Normen und Zulassungen
- IEC/EN 60898-1
- DIN VDE 0641-11
- CE-gekennzeichnet
