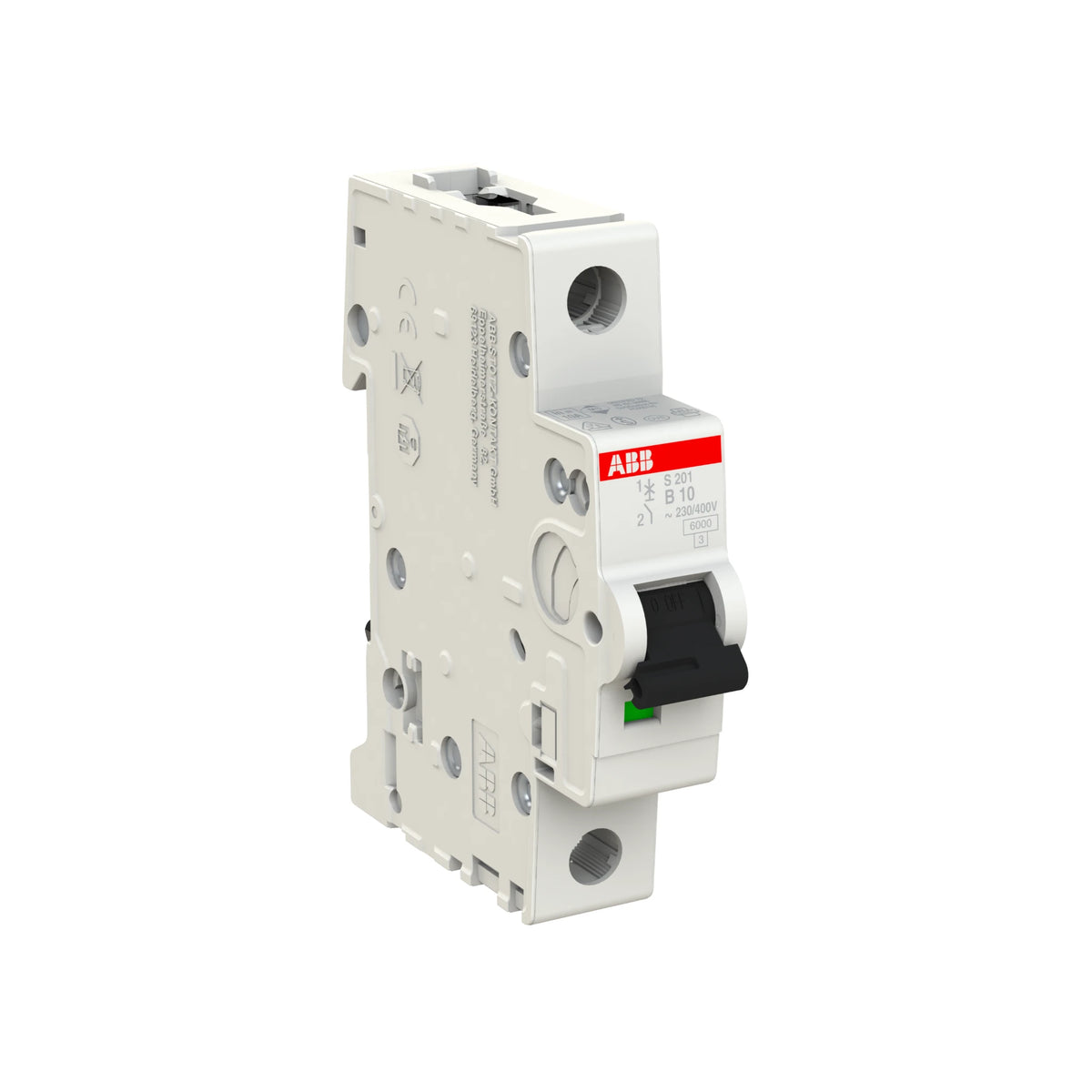

ABB S201-B10 – 1-polig Leitungsschutzschalter für sichere Elektroinstallationen
Zuverlässiger Schutz für deine Elektroanlage: Der ABB S201-B10 sichert 1-polig Stromkreise mit 10 A ab. Darüber hinaus bietet er ein Bemessungsschaltvermögen von 6 kA nach EN 60898-1. Somit meistert dieser Sicherungsautomat auch anspruchsvolle Installationsbedingungen.
Deine Vorteile auf einen Blick
-
Sichere Verbindung: Die Schraubklemmen nehmen Leiterquerschnitte von 0,75–35 mm² auf und gewährleisten dauerhaft feste Kontakte.
-
Platzsparend: Mit 1 TE (17.5 mm Breite) passt der S201-B10 auch in kompakte Verteiler.
-
Hohe Abschaltleistung: 6 kA Bemessungsschaltvermögen nach EN 60898-1 für zuverlässigen Schutz bei Kurzschluss.
-
Charakteristik B: Perfekt für Beleuchtung, Steckdosen und Haushaltsgeräte.
-
ABB-Qualität: Geprüft und zugelassen nach internationalen Normen für den weltweiten Einsatz.
Einsatzbereiche des S201-B10
Die Auslösecharakteristik B reagiert bereits beim 3- bis 5-fachen des Bemessungsstroms. Dadurch eignet sich der Automat besonders für Beleuchtung, Steckdosenkreise und Haushaltsgeräte. Ob Neuinstallation, Renovierung oder Erweiterung – dieser Automat ist vielseitig einsetzbar. Zusätzlich eignet er sich für Unterverteilungen und Zählerschränke.
Technische Daten
-
Artikelnummer: 2CDS251001R0105
-
Polzahl: 1-polig
-
Bemessungsstrom: 10 A
-
Auslösecharakteristik: B
-
Bemessungsschaltvermögen: 6 kA (nach IEC/EN 60898-1)
-
Bemessungsspannung: 230/400 V AC
-
Klemmenart: Schraubklemmen
-
Anschlussquerschnitt: 0,75–35 mm²
-
Teilungseinheiten: 1 TE (17.5 mm)
-
Frequenz: 50/60 Hz
Montage auf DIN-Schiene
Der S201-B10 lässt sich einfach auf die 35-mm-DIN-Schiene aufrasten. Danach verbindest du die Leiter über die Schraubklemmen. Außerdem ist der Automat mit dem ABB PS-Phasenschienensystem kompatibel. Somit vereinfacht sich die Verdrahtung bei mehreren Geräten im Verteiler deutlich.
Normen und Zulassungen
- IEC/EN 60898-1
- DIN VDE 0641-11
- CE-gekennzeichnet
