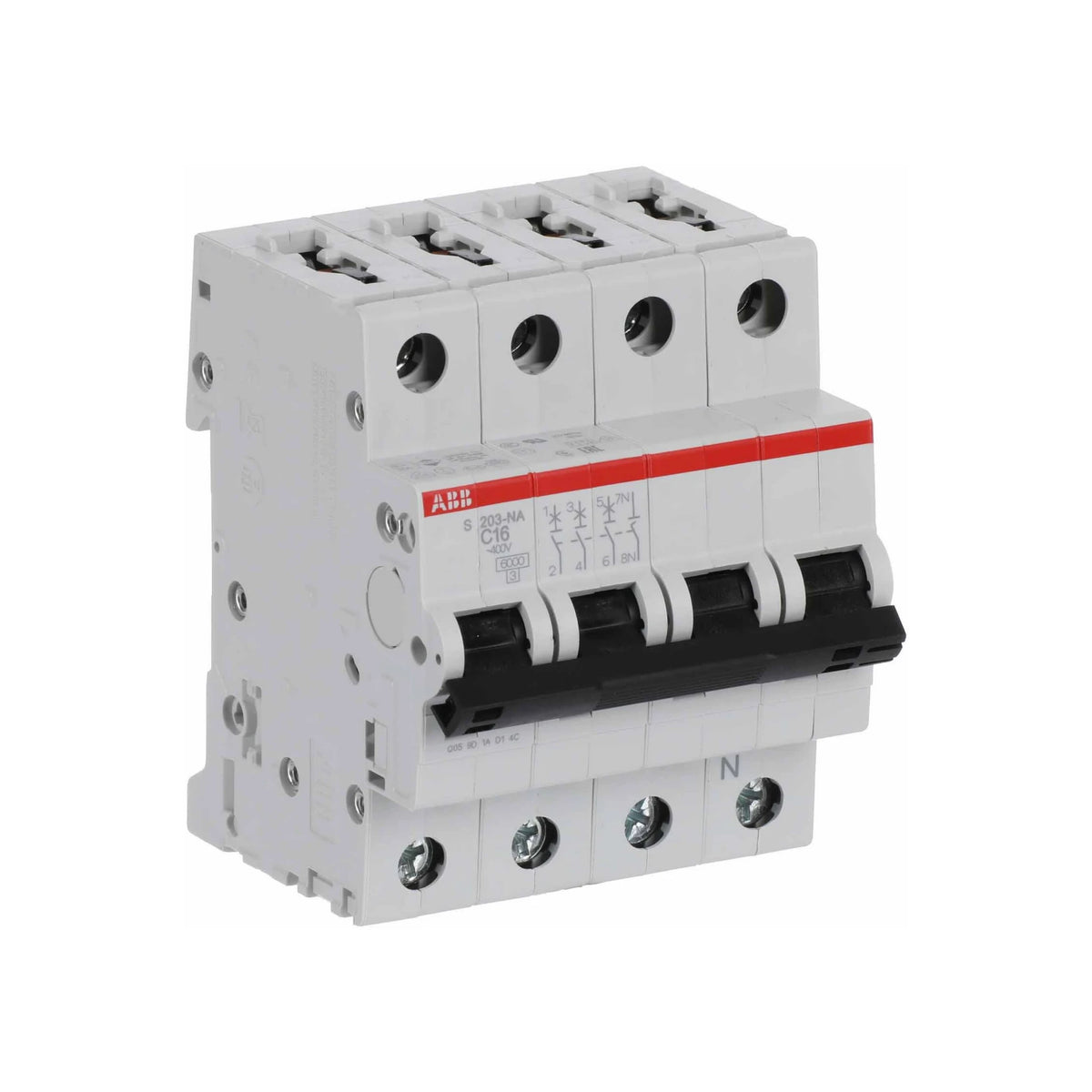

ABB S203-C16NA – 3+N Leitungsschutzschalter für sichere Elektroinstallationen
Der ABB S203-C16NA bietet kombinierten Leitungsschutz für dreiphasige Stromkreise mit Neutralleiter. Dieser 3+N Sicherungsautomat schützt bei 16 A zuverlässig vor Überlast und Kurzschluss. Zusätzlich schaltet er den Neutralleiter mit ab und erhöht damit die Sicherheit deiner Anlage.
Deine Vorteile auf einen Blick
-
Sichere Verbindung: Die Schraubklemmen nehmen Leiterquerschnitte von 0,75–35 mm² auf und gewährleisten dauerhaft feste Kontakte.
-
Platzsparend: Mit 4 TE (70.0 mm Breite) passt der S203-C16NA auch in kompakte Verteiler.
-
Hohe Abschaltleistung: 6 kA Bemessungsschaltvermögen nach EN 60898-1 für zuverlässigen Schutz bei Kurzschluss.
-
Charakteristik C: Optimal für Verbraucher mit höheren Einschaltströmen wie Klimaanlagen oder Motoren.
-
ABB-Qualität: Geprüft und zugelassen nach internationalen Normen für den weltweiten Einsatz.
Einsatzbereiche des S203-C16NA
Die Auslösecharakteristik C löst beim 5- bis 10-fachen des Bemessungsstroms aus. Daher eignet sich dieser Automat ideal für Stromkreise mit Motoren, Kompressoren oder elektronischen Betriebsmitteln. Typische Anwendungen für diesen 3-phasigen Automaten sind etwa Herdanschlüsse, Wallboxen oder Saunaöfen. Zusätzlich trennt der integrierte Neutralleiterpol alle vier Leiter gleichzeitig – das erhöht die Sicherheit bei Wartungsarbeiten.
Technische Daten
-
Artikelnummer: 2CDS253103R0164
-
Polzahl: 3+N (3-polig geschützt, N mitschaltend)
-
Bemessungsstrom: 16 A
-
Auslösecharakteristik: C
-
Bemessungsschaltvermögen: 6 kA (nach IEC/EN 60898-1)
-
Bemessungsspannung: 400 V AC
-
Klemmenart: Schraubklemmen
-
Anschlussquerschnitt: 0,75–35 mm²
-
Teilungseinheiten: 4 TE (70.0 mm)
-
Frequenz: 50/60 Hz
Montage auf DIN-Schiene
Der S203-C16NA lässt sich einfach auf die 35-mm-DIN-Schiene aufrasten. Danach verbindest du die Leiter über die Schraubklemmen. Außerdem ist der Automat mit dem ABB PS-Phasenschienensystem kompatibel. Somit vereinfacht sich die Verdrahtung bei mehreren Geräten im Verteiler deutlich.
Normen und Zulassungen
- IEC/EN 60898-1
- DIN VDE 0641-11
- CE-gekennzeichnet
