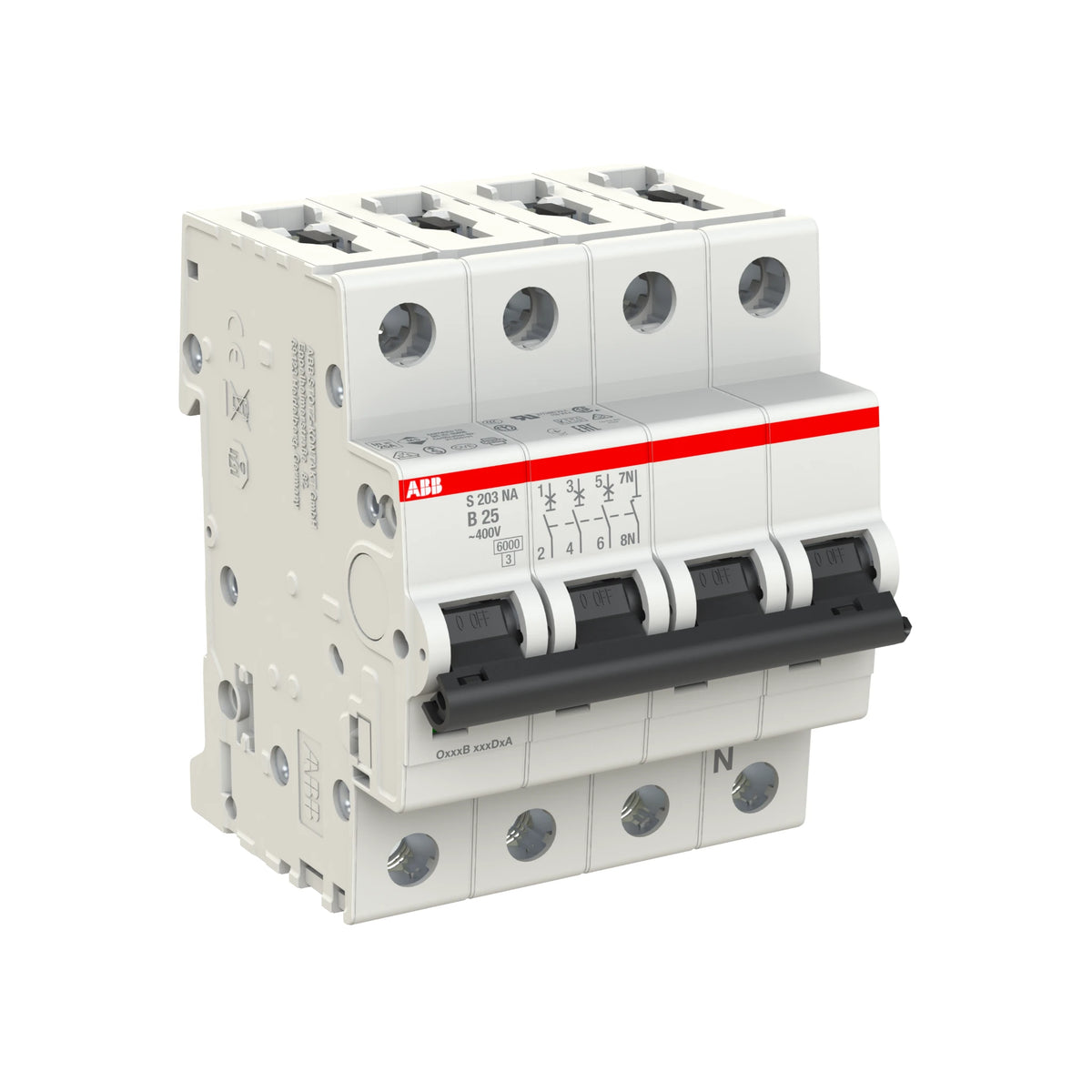

ABB S203-B25NA – 3+N Leitungsschutzschalter für sichere Elektroinstallationen
Sicherheit für Phase und Neutralleiter in einem Gerät: Der ABB S203-B25NA sichert dreiphasige Stromkreise mit 25 A Bemessungsstrom ab. Dabei trennt er bei Auslösung alle Pole gleichzeitig. Folglich bleibt kein Leiter unter Spannung.
Deine Vorteile auf einen Blick
-
Sichere Verbindung: Die Schraubklemmen nehmen Leiterquerschnitte von 0,75–35 mm² auf und gewährleisten dauerhaft feste Kontakte.
-
Platzsparend: Mit 4 TE (70.0 mm Breite) passt der S203-B25NA auch in kompakte Verteiler.
-
Hohe Abschaltleistung: 6 kA Bemessungsschaltvermögen nach EN 60898-1 für zuverlässigen Schutz bei Kurzschluss.
-
Charakteristik B: Perfekt für Beleuchtung, Steckdosen und Haushaltsgeräte.
-
ABB-Qualität: Geprüft und zugelassen nach internationalen Normen für den weltweiten Einsatz.
Einsatzbereiche des S203-B25NA
Die Auslösecharakteristik B reagiert bereits beim 3- bis 5-fachen des Bemessungsstroms. Dadurch eignet sich der Automat besonders für Beleuchtung, Steckdosenkreise und Haushaltsgeräte. Typische Anwendungen für diesen 3-phasigen Automaten sind etwa Herdanschlüsse, Wallboxen oder Saunaöfen. Zusätzlich trennt der integrierte Neutralleiterpol alle vier Leiter gleichzeitig – das erhöht die Sicherheit bei Wartungsarbeiten.
Technische Daten
-
Artikelnummer: 2CDS253103R0255
-
Polzahl: 3+N (3-polig geschützt, N mitschaltend)
-
Bemessungsstrom: 25 A
-
Auslösecharakteristik: B
-
Bemessungsschaltvermögen: 6 kA (nach IEC/EN 60898-1)
-
Bemessungsspannung: 400 V AC
-
Klemmenart: Schraubklemmen
-
Anschlussquerschnitt: 0,75–35 mm²
-
Teilungseinheiten: 4 TE (70.0 mm)
-
Frequenz: 50/60 Hz
Montage auf DIN-Schiene
Der S203-B25NA lässt sich einfach auf die 35-mm-DIN-Schiene aufrasten. Danach verbindest du die Leiter über die Schraubklemmen. Außerdem ist der Automat mit dem ABB PS-Phasenschienensystem kompatibel. Somit vereinfacht sich die Verdrahtung bei mehreren Geräten im Verteiler deutlich.
Normen und Zulassungen
- IEC/EN 60898-1
- DIN VDE 0641-11
- CE-gekennzeichnet
