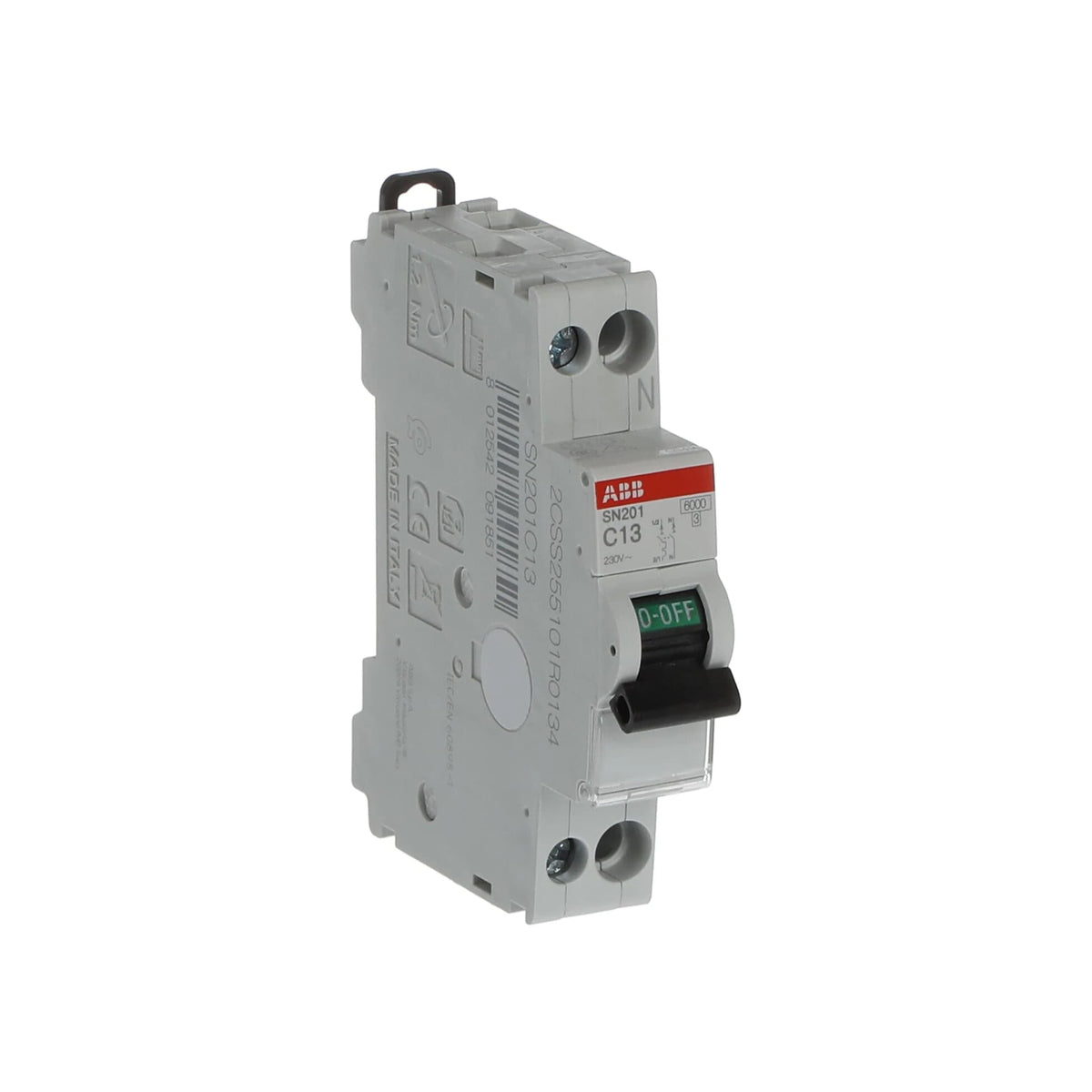

ABB SN201-C13 – 1+N Leitungsschutzschalter mit Push-in-Technologie
Der ABB SN201-C13 verbindet zuverlässigen Leitungsschutz mit der zeitsparenden Push-in-Technologie. Dieser 1+N Sicherungsautomat schützt deine Elektroinstallation bei 13 A Bemessungsstrom sicher vor Überlast und Kurzschluss. Dank der werkzeuglosen EverLink-Klemmen gelingt die Verdrahtung besonders schnell und fehlerfrei.
Deine Vorteile auf einen Blick
-
Werkzeuglose Verdrahtung: Die Push-in-Klemmen ermöglichen dir eine schnelle und sichere Kontaktierung – ganz ohne Schraubendreher.
-
Platzsparend: Mit 1 TE (17.5 mm Breite) passt der SN201-C13 auch in kompakte Verteiler.
-
Hohe Abschaltleistung: 6 kA Bemessungsschaltvermögen nach EN 60898-1 für zuverlässigen Schutz bei Kurzschluss.
-
Charakteristik C: Optimal für Verbraucher mit höheren Einschaltströmen wie Klimaanlagen oder Motoren.
-
ABB-Qualität: Geprüft und zugelassen nach internationalen Normen für den weltweiten Einsatz.
Einsatzbereiche des SN201-C13
Die Auslösecharakteristik C löst beim 5- bis 10-fachen des Bemessungsstroms aus. Daher eignet sich dieser Automat ideal für Verbraucher mit höheren Einschaltströmen wie Klimaanlagen, Wärmepumpen oder Leuchtstofflampen. Gerade bei kleinen Verteilerkästen überzeugt die schmale Bauform. Deshalb ist der Automat auch bei nachträglichen Erweiterungen eine gute Wahl.
Technische Daten
-
Artikelnummer: 2CSS255101R0134
-
Polzahl: 1+N (kompakt)
-
Bemessungsstrom: 13 A
-
Auslösecharakteristik: C
-
Bemessungsschaltvermögen: 6 kA (nach IEC/EN 60898-1)
-
Bemessungsspannung: 230 V AC
-
Klemmenart: Push-in-Klemmen
-
Teilungseinheiten: 1 TE (17.5 mm)
-
Frequenz: 50/60 Hz
Einfache und schnelle Montage
Der SN201-C13 rastet direkt auf die 35-mm-DIN-Schiene ein. Anschließend verbindest du die Leiter werkzeuglos über die Push-in-Klemmen. Dadurch reduziert sich die Installationszeit erheblich. Zusätzlich lässt sich der Automat mit dem ABB PSX-Phasenschienensystem verbinden. Folglich entfällt die aufwendige Einzelverdrahtung bei mehreren Geräten.
Normen und Zulassungen
- IEC/EN 60898-1
- DIN VDE 0641-11
- CE-gekennzeichnet
