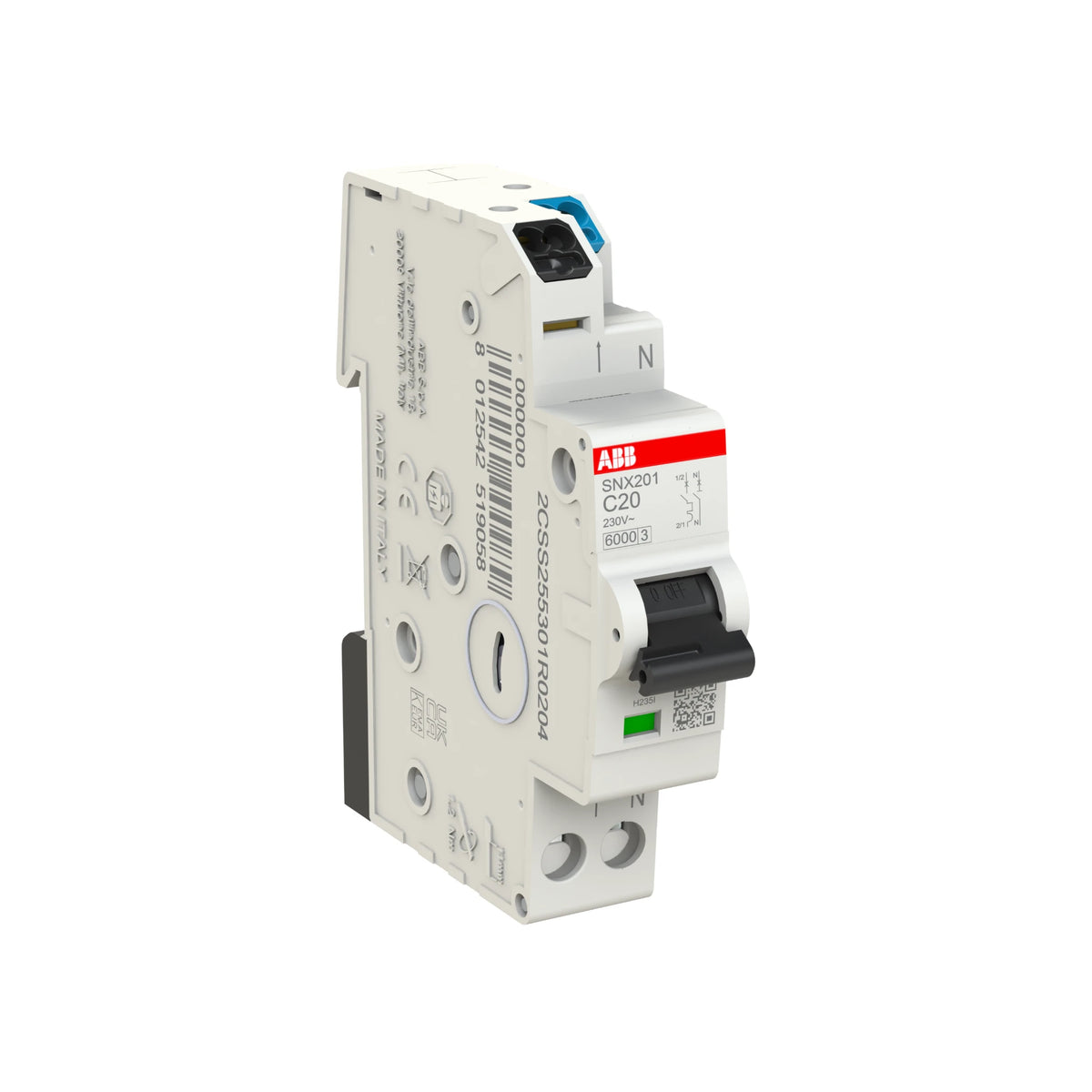

ABB SN201-C20 – 1+N Leitungsschutzschalter mit Push-in-Technologie
Mit dem ABB SNX201-C20 setzt du auf moderne Push-in-Technologie für deine 1+N Absicherung. Der Sicherungsautomat liefert 20 A Bemessungsstrom und 6 kA Schaltvermögen. Darüber hinaus sorgt die kompakte Bauform für optimale Platznutzung im Verteiler.
Deine Vorteile auf einen Blick
-
Werkzeuglose Verdrahtung: Die Push-in-Klemmen ermöglichen dir eine schnelle und sichere Kontaktierung – ganz ohne Schraubendreher.
-
Platzsparend: Mit 1 TE (17.5 mm Breite) passt der SNX201-C20 auch in kompakte Verteiler.
-
Hohe Abschaltleistung: 6 kA Bemessungsschaltvermögen nach EN 60898-1 für zuverlässigen Schutz bei Kurzschluss.
-
Charakteristik C: Optimal für Verbraucher mit höheren Einschaltströmen wie Klimaanlagen oder Motoren.
-
ABB-Qualität: Geprüft und zugelassen nach internationalen Normen für den weltweiten Einsatz.
Einsatzbereiche des SNX201-C20
Die Auslösecharakteristik C löst beim 5- bis 10-fachen des Bemessungsstroms aus. Daher eignet sich dieser Automat ideal für Stromkreise mit Motoren, Kompressoren oder elektronischen Betriebsmitteln. Gerade bei kleinen Verteilerkästen überzeugt die schmale Bauform. Deshalb ist der Automat auch bei nachträglichen Erweiterungen eine gute Wahl.
Technische Daten
-
Artikelnummer: 2CSS255301R0204
-
Polzahl: 1+N (kompakt)
-
Bemessungsstrom: 20 A
-
Auslösecharakteristik: C
-
Bemessungsschaltvermögen: 6 kA (nach IEC/EN 60898-1)
-
Bemessungsspannung: 230 V AC
-
Klemmenart: Push-in-Klemmen
-
Anschlussquerschnitt: 0,75–25 mm²
-
Teilungseinheiten: 1 TE (17.5 mm)
-
Frequenz: 50/60 Hz
Einfache und schnelle Montage
Der SN201-C20 rastet direkt auf die 35-mm-DIN-Schiene ein. Anschließend verbindest du die Leiter werkzeuglos über die Push-in-Klemmen. Dadurch reduziert sich die Installationszeit erheblich. Zusätzlich lässt sich der Automat mit dem ABB PSX-Phasenschienensystem verbinden. Folglich entfällt die aufwendige Einzelverdrahtung bei mehreren Geräten.
Normen und Zulassungen
- IEC/EN 60898-1
- DIN VDE 0641-11
- CE-gekennzeichnet
