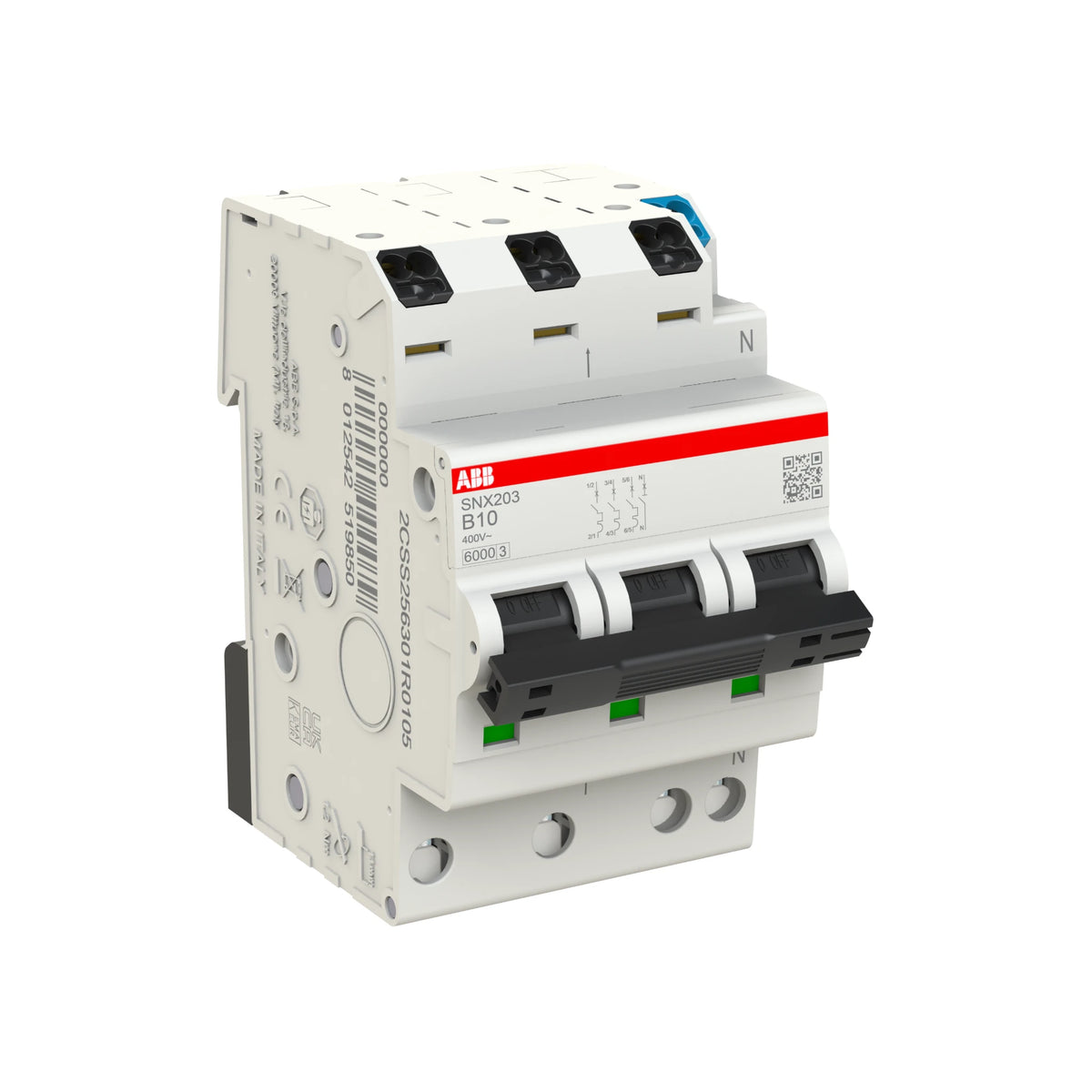

ABB SNX203-B10 – 3+N Leitungsschutzschalter mit Push-in-Technologie
Mit dem ABB SNX203-B10 setzt du auf moderne Push-in-Technologie für deine 3+N Absicherung. Der Sicherungsautomat liefert 10 A Bemessungsstrom und 6 kA Schaltvermögen. Darüber hinaus sorgt die kompakte Bauform für optimale Platznutzung im Verteiler.
Deine Vorteile auf einen Blick
-
Werkzeuglose Verdrahtung: Die Push-in-Klemmen ermöglichen dir eine schnelle und sichere Kontaktierung – ganz ohne Schraubendreher.
-
Platzsparend: Mit 3 TE (52.5 mm Breite) passt der SNX203-B10 auch in kompakte Verteiler.
-
Hohe Abschaltleistung: 6 kA Bemessungsschaltvermögen nach EN 60898-1 für zuverlässigen Schutz bei Kurzschluss.
-
Charakteristik B: Perfekt für Beleuchtung, Steckdosen und Haushaltsgeräte.
-
ABB-Qualität: Geprüft und zugelassen nach internationalen Normen für den weltweiten Einsatz.
Einsatzbereiche des SNX203-B10
Die Auslösecharakteristik B reagiert bereits beim 3- bis 5-fachen des Bemessungsstroms. Dadurch eignet sich der Automat besonders für ohmsche Verbraucher wie Heizungen, Lampen und Steckdosen. Typische Anwendungen für diesen 3-phasigen Automaten sind etwa Herdanschlüsse, Wallboxen oder Saunaöfen. Dabei spart die kompakte Bauform wertvollen Platz im Verteiler.
Technische Daten
-
Artikelnummer: 2CSS256301R0105
-
Polzahl: 3+N (kompakt)
-
Bemessungsstrom: 10 A
-
Auslösecharakteristik: B
-
Bemessungsschaltvermögen: 6 kA (nach IEC/EN 60898-1)
-
Bemessungsspannung: 400 V AC
-
Klemmenart: Push-in-Klemmen (EverLink)
-
Teilungseinheiten: 3 TE (52.5 mm)
-
Frequenz: 50/60 Hz
Einfache und schnelle Montage
Der SNX203-B10 rastet direkt auf die 35-mm-DIN-Schiene ein. Anschließend verbindest du die Leiter werkzeuglos über die Push-in-Klemmen. Dadurch reduziert sich die Installationszeit erheblich. Zusätzlich lässt sich der Automat mit dem ABB PSX-Phasenschienensystem verbinden. Folglich entfällt die aufwendige Einzelverdrahtung bei mehreren Geräten.
Normen und Zulassungen
- IEC/EN 60898-1
- DIN VDE 0641-11
- CE-gekennzeichnet
