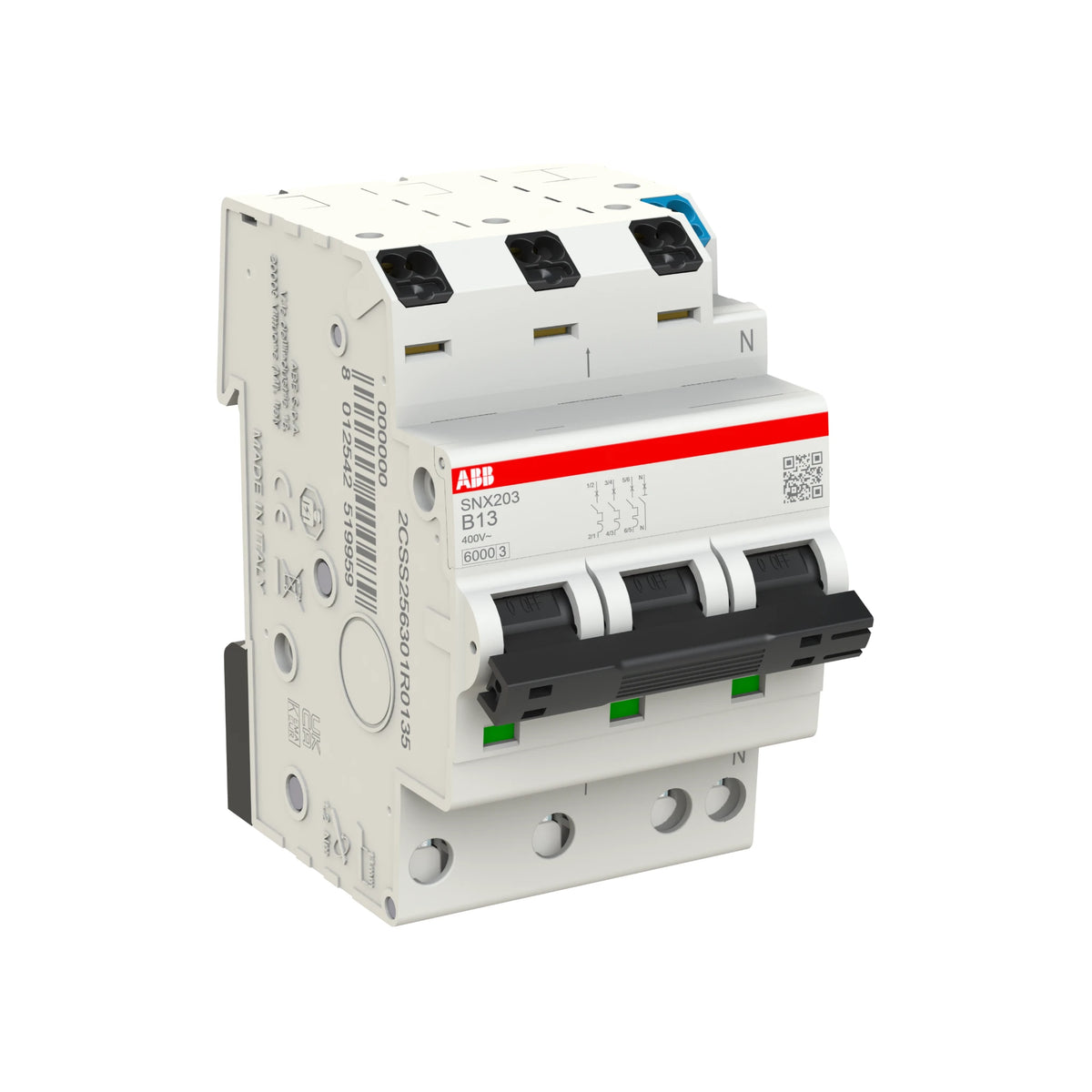

ABB SNX203-B13 – 3+N Leitungsschutzschalter mit Push-in-Technologie
Der ABB SNX203-B13 verbindet zuverlässigen Leitungsschutz mit der zeitsparenden Push-in-Technologie. Dieser 3+N Sicherungsautomat schützt deine Elektroinstallation bei 13 A Bemessungsstrom sicher vor Überlast und Kurzschluss. Dank der werkzeuglosen EverLink-Klemmen gelingt die Verdrahtung besonders schnell und fehlerfrei.
Deine Vorteile auf einen Blick
-
Werkzeuglose Verdrahtung: Die Push-in-Klemmen ermöglichen dir eine schnelle und sichere Kontaktierung – ganz ohne Schraubendreher.
-
Platzsparend: Mit 3 TE (52.5 mm Breite) passt der SNX203-B13 auch in kompakte Verteiler.
-
Hohe Abschaltleistung: 6 kA Bemessungsschaltvermögen nach EN 60898-1 für zuverlässigen Schutz bei Kurzschluss.
-
Charakteristik B: Perfekt für Beleuchtung, Steckdosen und Haushaltsgeräte.
-
ABB-Qualität: Geprüft und zugelassen nach internationalen Normen für den weltweiten Einsatz.
Einsatzbereiche des SNX203-B13
Die Auslösecharakteristik B reagiert bereits beim 3- bis 5-fachen des Bemessungsstroms. Dadurch eignet sich der Automat besonders für Beleuchtung, Steckdosenkreise und Haushaltsgeräte. Typische Anwendungen für diesen 3-phasigen Automaten sind etwa Herdanschlüsse, Wallboxen oder Saunaöfen. Dabei spart die kompakte Bauform wertvollen Platz im Verteiler.
Technische Daten
-
Artikelnummer: 2CSS256301R0135
-
Polzahl: 3+N (kompakt)
-
Bemessungsstrom: 13 A
-
Auslösecharakteristik: B
-
Bemessungsschaltvermögen: 6 kA (nach IEC/EN 60898-1)
-
Bemessungsspannung: 400 V AC
-
Klemmenart: Push-in-Klemmen (EverLink)
-
Teilungseinheiten: 3 TE (52.5 mm)
-
Frequenz: 50/60 Hz
Einfache und schnelle Montage
Der SNX203-B13 rastet direkt auf die 35-mm-DIN-Schiene ein. Anschließend verbindest du die Leiter werkzeuglos über die Push-in-Klemmen. Dadurch reduziert sich die Installationszeit erheblich. Zusätzlich lässt sich der Automat mit dem ABB PSX-Phasenschienensystem verbinden. Folglich entfällt die aufwendige Einzelverdrahtung bei mehreren Geräten.
Normen und Zulassungen
- IEC/EN 60898-1
- DIN VDE 0641-11
- CE-gekennzeichnet
