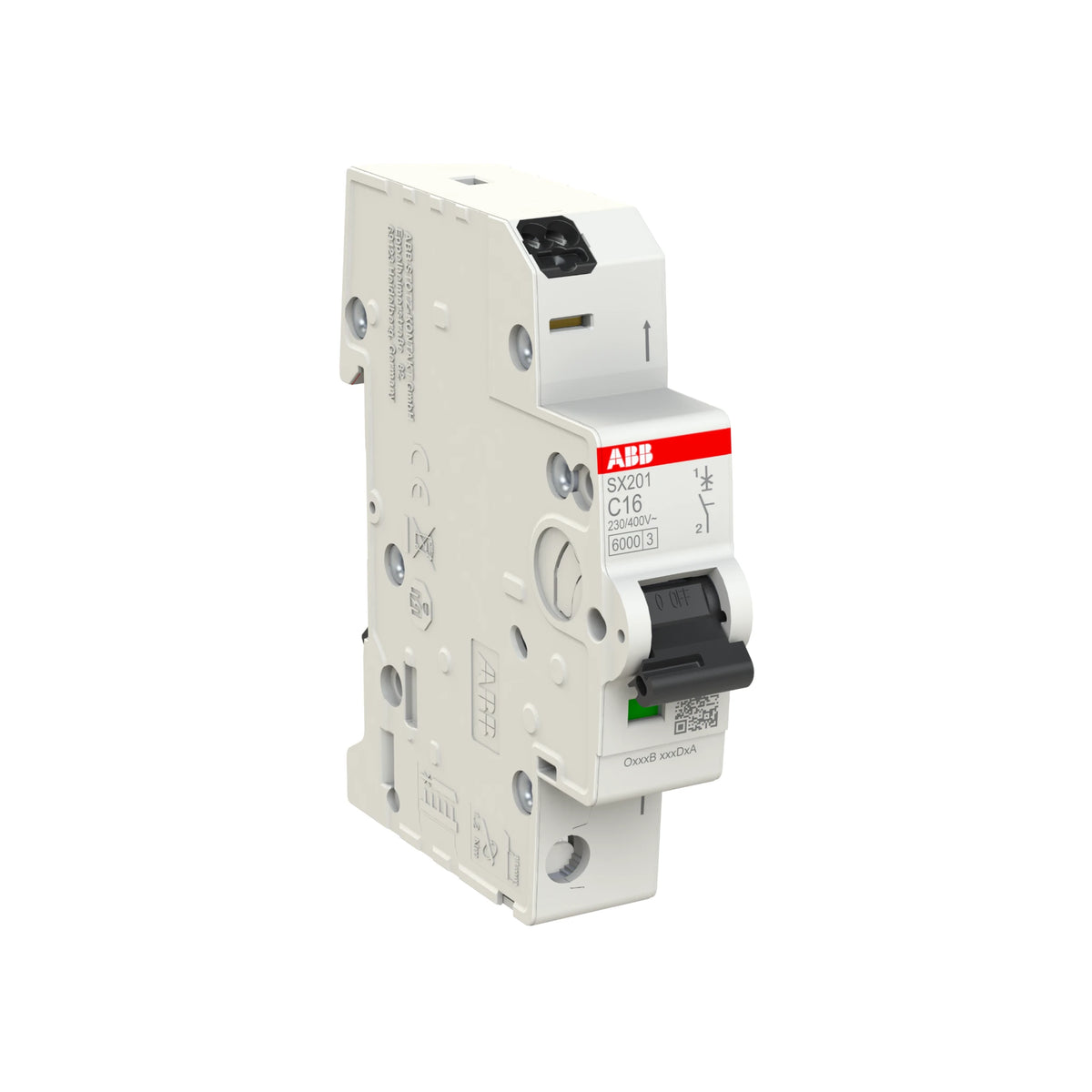

ABB SX201-C16 – 1-polig Leitungsschutzschalter mit Push-in-Technologie
Schnelle Montage trifft auf bewährten Schutz: Der ABB SX201-C16 bietet dir 16 A Absicherung in 1-polig Ausführung. Außerdem ermöglichen die Push-in-Klemmen eine werkzeuglose Verdrahtung. Folglich sparst du bei jeder Installation wertvolle Arbeitszeit.
Deine Vorteile auf einen Blick
-
Werkzeuglose Verdrahtung: Die Push-in-Klemmen ermöglichen dir eine schnelle und sichere Kontaktierung – ganz ohne Schraubendreher.
-
Platzsparend: Mit 1 TE (17.5 mm Breite) passt der SX201-C16 auch in kompakte Verteiler.
-
Hohe Abschaltleistung: 6 kA Bemessungsschaltvermögen nach EN 60898-1 für zuverlässigen Schutz bei Kurzschluss.
-
Charakteristik C: Optimal für Verbraucher mit höheren Einschaltströmen wie Klimaanlagen oder Motoren.
-
ABB-Qualität: Geprüft und zugelassen nach internationalen Normen für den weltweiten Einsatz.
Einsatzbereiche des SX201-C16
Die Auslösecharakteristik C löst beim 5- bis 10-fachen des Bemessungsstroms aus. Daher eignet sich dieser Automat ideal für Stromkreise mit Motoren, Kompressoren oder elektronischen Betriebsmitteln. Ob Neuinstallation, Renovierung oder Erweiterung – dieser Automat ist vielseitig einsetzbar. Zusätzlich eignet er sich für Unterverteilungen und Zählerschränke.
Technische Daten
-
Artikelnummer: 2CDS251003R0164
-
Polzahl: 1-polig
-
Bemessungsstrom: 16 A
-
Auslösecharakteristik: C
-
Bemessungsschaltvermögen: 6 kA (nach IEC/EN 60898-1)
-
Bemessungsspannung: 230/400 V AC
-
Klemmenart: Push-in-Klemmen (EverLink)
-
Teilungseinheiten: 1 TE (17.5 mm)
-
Frequenz: 50/60 Hz
Einfache und schnelle Montage
Der SX201-C16 rastet direkt auf die 35-mm-DIN-Schiene ein. Anschließend verbindest du die Leiter werkzeuglos über die Push-in-Klemmen. Dadurch reduziert sich die Installationszeit erheblich. Zusätzlich lässt sich der Automat mit dem ABB PSX-Phasenschienensystem verbinden. Folglich entfällt die aufwendige Einzelverdrahtung bei mehreren Geräten.
Normen und Zulassungen
- IEC/EN 60898-1
- DIN VDE 0641-11
- CE-gekennzeichnet
