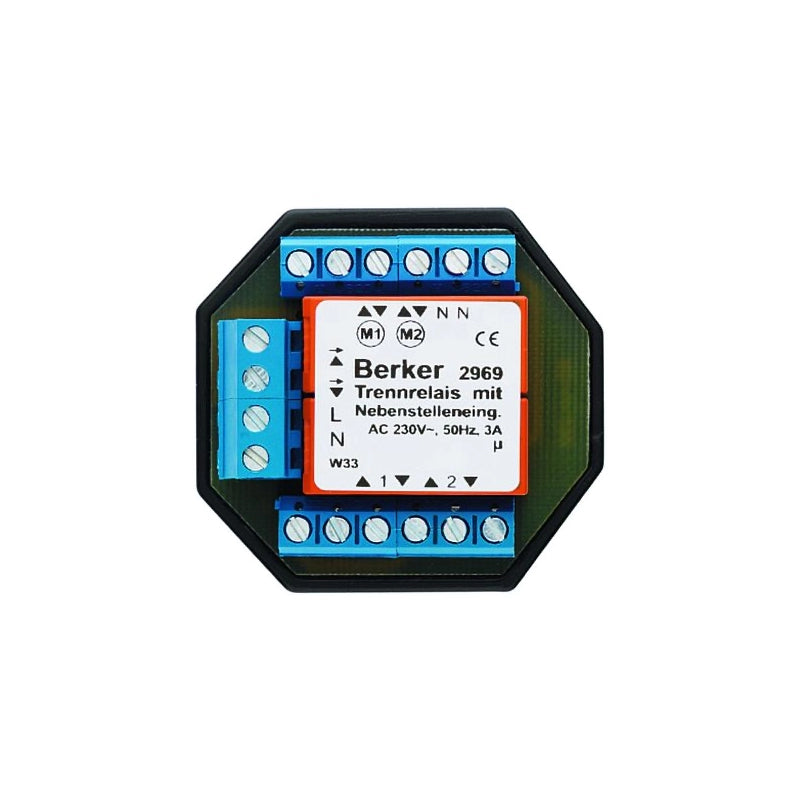

Berker Trennrelais 2969 – RolloTec Trennrelais Hauselektronik grau
Das Berker Trennrelais 2969 ist ein Unterputz-Einsatzgerät, das zur elektrischen Entkopplung von zwei Jalousie- oder Rollladenmotoren dient. Es ermöglicht die Steuerung über einen zentralen Eingang, beispielsweise von einer RolloTec®-Schaltuhr, und bietet zwei Nebenstellenabgänge für die Einzelbedienung der Motoren.
Technische Details
-
Montageart: Unterputz
-
Spannungsversorgung: 230 V AC, 50/60 Hz
-
Bemessungsstrom: 4 A
-
Schaltstrom (ohmsch): 8 A
-
Schaltstrom (induktiv): 3 A
-
Stromaufnahme im Betrieb: ca. 10 mA
-
Schaltleistung: 4 A bei cos φ = 0,6
-
Umschaltzeit: mindestens 0,5 Sekunden bei Richtungswechsel
-
Abmessungen: 53 x 50 x 25 mm
-
Neutralleiter erforderlich: Ja
-
Umgebungstemperatur: 0 bis +60 °C
-
RoHS-konform: Ja
-
REACH-konform: Ja
-
Halogenfrei: Ja
Produktmerkmale
-
Elektrische Motorentkopplung: Verhindert gegenseitige Beeinflussung der Motoren
-
Separate Netzeinspeisung: Unabhängige Stromversorgung für das Relais
-
Zentraleingang: Ermöglicht die Steuerung über eine zentrale Bedienstelle
-
2 Nebenstellenabgänge: Für die Einzelbedienung der Motoren
-
Schraubklemmenanschluss: Für eine sichere und einfache Verdrahtung
Kompatibilität
Das Berker Trennrelais 2969 ist kompatibel mit den folgenden Schalterprogrammen:
- Berker S.1
- Berker B.3
- Berker B.7
- Berker Q.1
- Berker Q.3
- Berker Q.7
- Berker K.1
- Berker K.5
- Berker R.1
- Berker R.3
- Berker R.8
- Berker R.classic
- Berker Serie 1930
- Berker Serie Glas
Hinweise zur Installation
- Die Installation sollte nur von qualifizierten Elektrofachkräften durchgeführt werden.
- Es ist darauf zu achten, dass beim Anschluss keine Bedienstellen gleichzeitig in unterschiedliche Richtungen betätigt werden, um Fehlfunktionen oder Schäden an den Antrieben zu vermeiden.
- Die Ansteuerung des Trennrelais darf nur von einer Bedienstelle erfolgen.
- Bei Parallelschaltung mehrerer Trennrelais ist die Umschaltzeit von mindestens 0,5 Sekunden bei Richtungswechseln einzuhalten.
Das Berker Trennrelais 2969 bietet eine zuverlässige Lösung für die Steuerung von Jalousie- und Rollladenmotoren und ist ideal für die Integration in moderne Hausautomationssysteme geeignet.
Herstellerartikelnummer: 2969
Artikelnummer: HAT0165
