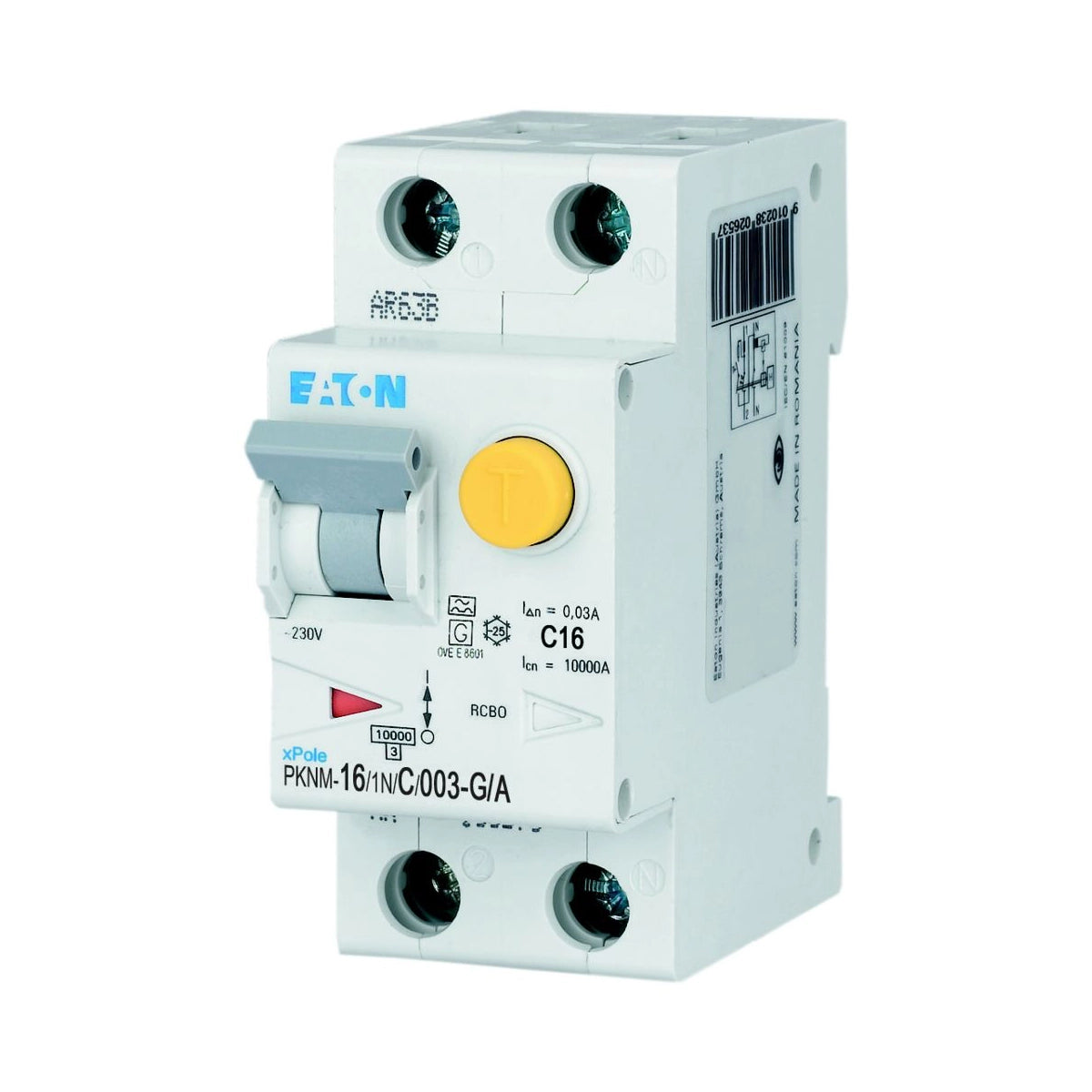

Eaton PKNM-16/1N/C/003-G/A FI-LS-Schalter – 16 A, Kennlinie C, 30 mA
Der Eaton PKNM-16/1N/C/003-G/A FI-LS-Schalter aus der xPole-Serie vereint Fehlerstromschutz und Leitungsschutz in einem kompakten Gerät. Dadurch sparst du wertvollen Platz im Verteilerkasten. Zusätzlich reduziert sich der Verdrahtungsaufwand erheblich.
Dieser FI-LS-Schalter arbeitet mit einem Bemessungsstrom von 16 A und der Auslösecharakteristik C (für induktive Lasten mit höheren Einschaltströmen). Der Fehlerstrom von 30 mA schützt dabei zuverlässig Personen vor gefährlichen Körperströmen. Der FI-Schutz entspricht dem Typ A, kurzzeitverzögert (G/A, selektiv). Dabei handelt es sich um einen kurzzeitverzögerten FI-Typ. Folglich eignet er sich besonders für den selektiven Aufbau in Verteilern mit vorgeschaltetem FI.
Deshalb eignet sich dieser FI-LS-Schalter besonders für Stromkreise mit höheren Einschaltströmen. Außerdem ist die Kennlinie C ideal für Motoren, Klimaanlagen und Kompressoren. Dabei profitierst du von der bewährten Eaton-Qualität und einem Bemessungsschaltvermögen von 10 kA.
Technische Daten – PKNM-16/1N/C/003-G/A-MW
-
Modellcode (Eaton): PKNM-16/1N/C/003-G/A-MW
-
Katalognummer (SKU): 182892
-
EAN: 4015081778201
-
Polzahl: 1+N-polig
-
Bemessungsstrom: 16 A
-
Auslösecharakteristik: C
-
Bemessungsfehlerstrom: 30 mA
-
FI-Typ: Typ A, kurzzeitverzögert (G/A, selektiv)
-
Bemessungsschaltvermögen: 10 kA (nach IEC/EN 61009)
-
Betriebsspannung: 230 V AC, 50 Hz
-
Bemessungsisolationsspannung: 440 V
-
Bemessungsstoßspannungsfestigkeit: 4 kV
-
Schutzart: IP20
-
Breite: 2 TE (Teilungseinheiten)
-
Anschlussquerschnitt: 1–25 mm² (ein- und mehrdrähtig)
-
Montage: DIN-Schiene (35 mm)
-
Gewicht: 0,195 kg
-
Verlustleistung: 3,6 W
-
Energiebegrenzungsklasse: 3
-
Betriebstemperatur: −25 °C bis +40 °C
-
Zertifikate: CE, RoHS-konform
Das Gerät ist nach IEC/EN 61009 geprüft und trägt die CE-Kennzeichnung. Außerdem entspricht es der RoHS-Richtlinie. Daher erfüllt es alle Anforderungen für den Einsatz in Österreich und der EU.
Die Montage erfolgt einfach per Schnappbefestigung auf der DIN-Schiene. Dabei benötigst du kein Spezialwerkzeug. Zusätzlich lassen sich Leiterquerschnitte von 1–25 mm² anschließen – das deckt die meisten Installationen ab.
Zusammengefasst bietet dir der Eaton PKNM-16/1N/C/003-G/A FI-LS-Schalter zuverlässigen Personen- und Leitungsschutz in einem Gerät. Dadurch sparst du Platz, Zeit und Verdrahtungsaufwand bei der Installation. Folglich ist er die effiziente Lösung für deinen Verteiler.
