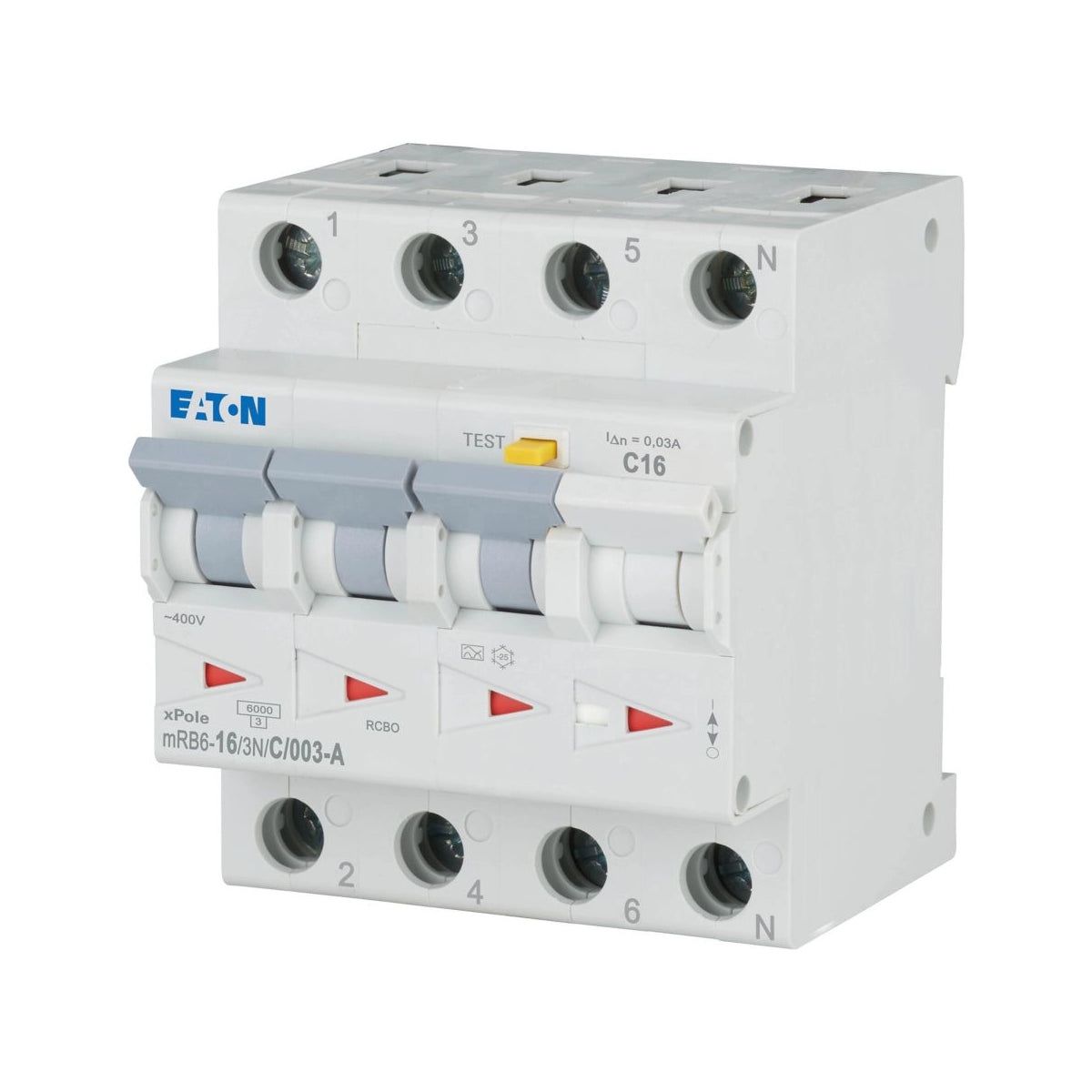

Eaton mRB6-16/3N/C/003-A FI-LS-Schalter – 16 A, Kennlinie C, 30 mA
Der Eaton mRB6-16/3N/C/003-A FI-LS-Schalter aus der xPole-Serie bietet dir 3-phasigen Fehlerstromschutz und Leitungsschutz in einem Gerät. Dabei kombiniert er FI und LS auf nur 4 Teilungseinheiten. Somit sparst du deutlich Platz gegenüber einer separaten FI/LS-Kombination.
Dieser FI-LS-Schalter arbeitet mit einem Bemessungsstrom von 16 A und der Auslösecharakteristik C (für induktive Lasten mit höheren Einschaltströmen). Der Fehlerstrom von 30 mA schützt dabei zuverlässig Personen vor gefährlichen Körperströmen. Der FI-Schutz entspricht dem Typ A (pulsstromsensitiv). Somit erkennt das Gerät sowohl sinusförmige Wechselfehlerströme als auch pulsierende Gleichfehlerströme. Daher ist es die richtige Wahl für Stromkreise mit elektronischen Verbrauchern.
Deshalb eignet sich dieser 3-phasige FI-LS-Schalter besonders für Drehstromverbraucher mit hohen Einschaltströmen. Außerdem ist die Kennlinie C ideal für Motoren, Wärmepumpen und gewerbliche Maschinen. Dabei profitierst du von der bewährten Eaton-Qualität und einem Bemessungsschaltvermögen von 6 kA.
Technische Daten – mRB6-16/3N/C/003-A
-
Modellcode (Eaton): mRB6-16/3N/C/003-A
-
Katalognummer (SKU): 120660
-
EAN: 4015081184903
-
Polzahl: 3+N-polig
-
Bemessungsstrom: 16 A
-
Auslösecharakteristik: C
-
Bemessungsfehlerstrom: 30 mA
-
FI-Typ: Typ A (pulsstromsensitiv)
-
Bemessungsschaltvermögen: 6 kA (nach IEC/EN 61009)
-
Betriebsspannung: 400 V AC, 50 Hz
-
Bemessungsisolationsspannung: 500 V
-
Bemessungsstoßspannungsfestigkeit: 4 kV
-
Schutzart: IP20
-
Breite: 4 TE (Teilungseinheiten)
-
Anschlussquerschnitt: 1–25 mm² (ein- und mehrdrähtig)
-
Montage: DIN-Schiene (35 mm)
-
Gewicht: 0,445 kg
-
Verlustleistung: 10,9 W
-
Energiebegrenzungsklasse: 3
-
Betriebstemperatur: −25 °C bis +40 °C
-
Zertifikate: CE, RoHS-konform
Das Gerät ist nach IEC/EN 61009 geprüft und CE-gekennzeichnet. Zusätzlich entspricht es der RoHS-Richtlinie. Somit erfüllt es alle Anforderungen für den Einsatz in Österreich und der EU.
Die Montage erfolgt einfach per Schnappbefestigung auf der DIN-Schiene. Dabei benötigst du kein Spezialwerkzeug. Zusätzlich lassen sich Leiterquerschnitte von 1–25 mm² anschließen – das deckt die meisten Installationen ab.
Zusammengefasst bietet dir der Eaton mRB6-16/3N/C/003-A FI-LS-Schalter zuverlässigen Personen- und Leitungsschutz in einem Gerät. Dadurch sparst du Platz, Zeit und Verdrahtungsaufwand bei der Installation. Folglich ist er die effiziente Lösung für deinen Verteiler.
