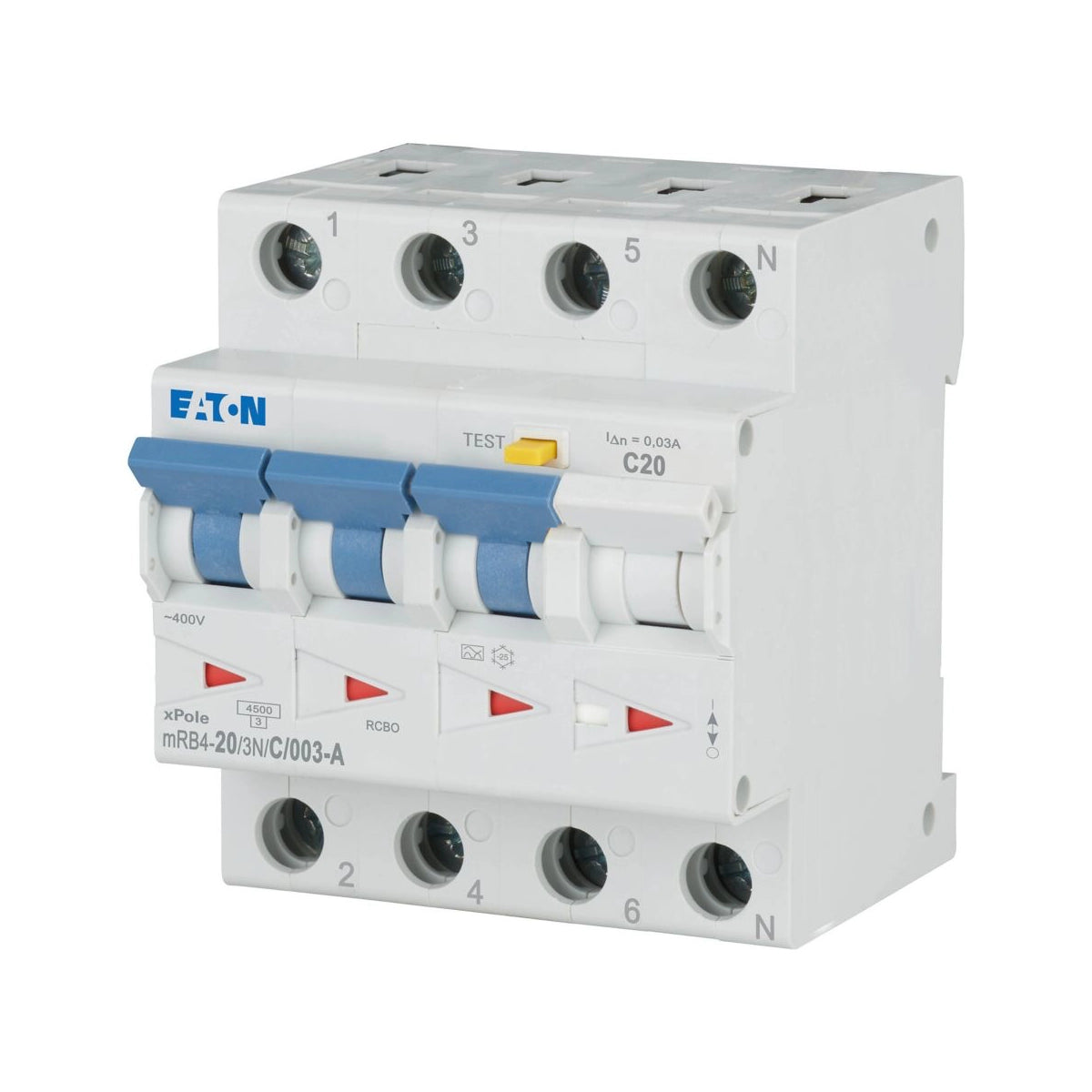

Eaton mRB4-20/3N/C/003-A (120677) – FI/LS-Kombischalter 3 + N, 20 A, 30 mA, Kennlinie C
Der Eaton mRB4-20/3N/C/003-A ist eine kompakte und leistungsfähige Kombination aus Fehlerstrom-Schutzschalter (FI/RCD) und Überstrom-/Kurzschluss-Schutzschalter (LS/MCB) für dreiphasige Verteilungen mit Neutralleiter. Mit einem Bemessungsstrom von 20 A, einer Fehlerstromauslösung von 30 mA und der Kennlinie C bietet er eine zuverlässige Schutzlösung für Wohn- und Gewerbeinstallationen.
Hauptmerkmale
- Bemessungsstrom 20 A – geeignet für mittlere Verbrauchergruppen.
- Fehlerstromauslösung 30 mA – personenschutz- und brandschutzgerecht.
- Kennlinie C – charakterisiert durch höheres Auslöseverhalten bei Überstrom, ideal bei Induktiv-/Motorlasten oder höheren Einschaltströmen.
- 3 + N-polig – alle drei Phasen plus Neutralleiter werden gemeinsam abgeschaltet.
- Kombigerät FI + LS – reduziert Bauteileanzahl, Platzbedarf und Installationsaufwand.
- Montage auf DIN-Hutschiene – einfach, sicher und normgerecht.
Technische Daten (Auswahl)
| Parameter |
Wert |
| Artikelnummer |
120677 |
| Modellbezeichnung |
mRB4-20/3N/C/003-A |
| Bemessungsstrom (In) |
20 A |
| Fehlerstrom (IΔn) |
0,03 A (30 mA) |
| Kennlinie |
C |
| Polzahl |
3 Phasen + Neutralleiter (4-polig) |
| Bemessungsspannung (Ue) |
230/400 V AC |
| Auslöseverhalten (Kurzschluss) |
≈ 4,5 kA |
| Montageart |
DIN-Hutschiene |
| Produktbreite |
4 Modulbreiten (ca. 70 mm) |
Vorteile für Ihre Installation
Mit dem Eaton mRB4-20/3N/C/003-A erhalten Sie eine moderne Schutzlösung, die beide Funktionen – Überstrom- und Fehlerstromschutz – in einem Gerät bündelt. Dadurch sparen Sie Platz im Schaltschrank, reduzieren Verdrahtungsaufwand und vereinfachen Wartung und Materialbeschaffung. Dank Kennlinie C ist das Gerät robust gegenüber Einschaltsprüngen und daher auch bei Anwendungen mit Motoren oder induktiven Lasten geeignet.
Einsatzbereiche
- Dreiphasige Verteilungen in Wohn- oder Gewerbegebäuden mit Neutralleiter.
- Verbrauchergruppen mit mittlerem Lastbedarf (z. B. Verteilung, Maschinen, Ladepunkte).
- Szenarien, bei denen sowohl Personenschutz als auch Brandschutz (30 mA Auslösung) gefordert sind.
- Installationen mit begrenztem Platz-angebot im Verteiler – da Kombigerät FI/LS.
Fazit
Der Eaton mRB4-20/3N/C/003-A (120677) ist eine zuverlässige, normenkonforme und platzsparende Lösung für den kombinierten Fehler- und Überstromschutz in dreiphasigen Systemen. Mit 20 A Nennstrom, 30 mA Fehlerstromauslösung und der robusten Kennlinie C ist er ideal für anspruchsvolle Elektroinstallationen.
Herstellerartikelnummer: 120677
Artikelnummer: VER0910
