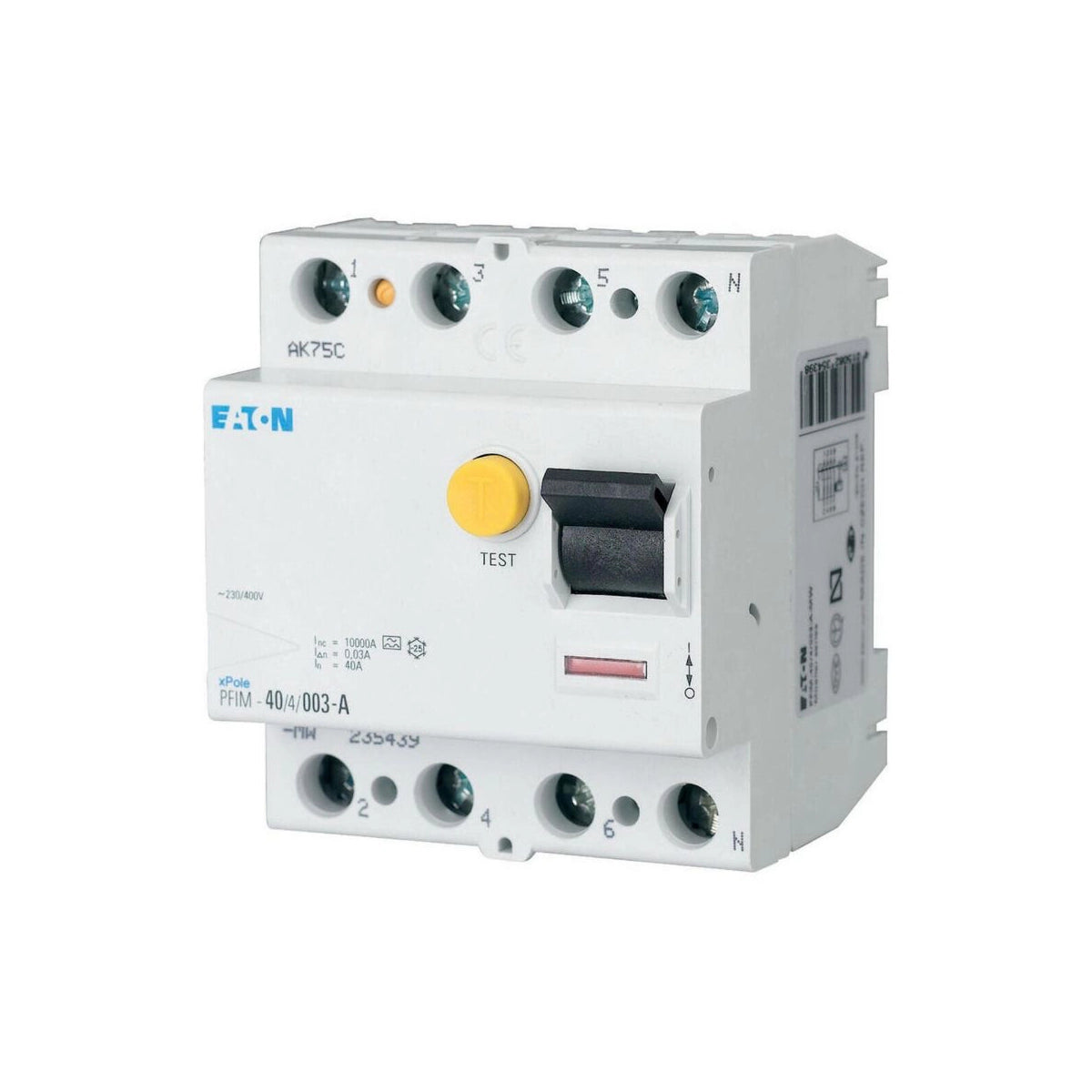

Eaton PFIM-40/4/01-A-MW FI-Schutzschalter
Der Eaton PFIM-40/4/01-A-MW FI-Schutzschalter gehört zur bewährten Eaton xPole-Serie und ist für den Einsatz in Wohn- und Zweckbauten konzipiert. Mit 4 poligem Aufbau eignet er sich für dreiphasige Stromkreise mit einer Bemessungsstromstärke von 40 A.
Dieser FI-Schutzschalter ist als Typ A (pulsstromempfindlich) klassifiziert und löst bei einem Fehlerstrom von 100 mA aus. Er löst unverzögert aus und sorgt damit für schnellstmöglichen Schutz bei auftretenden Fehlerströmen.
Dabei erkennt er sowohl sinusförmige Wechselfehlerströme als auch pulsierende Gleichfehlerströme. Besonders relevant ist das bei Anwendungen mit elektronischen Verbrauchern wie Frequenzumrichtern, Ladestationen oder LED-Dimmern.
Die Montage gestaltet sich unkompliziert: Du klickst das Gerät einfach auf eine DIN-Schiene nach IEC/EN 60715. Dank der Maul- und Liftklemmen gelingt der Anschluss schnell und sicher. Dabei kannst du eindrähtige Leiter von 1,5 mm² - 35 mm² und mehrdrähtige Leiter bis 16 mm² (2x) verwenden.
In Sachen Sicherheit erfüllt der PFIM-40/4/01-A-MW die Norm IEC/EN 61008. Die Bemessungskurzschlussfestigkeit liegt bei 10 kA, und die Bemessungsisolationsspannung beträgt 440 V. Außerdem ist das Gerät mit einer Impulsstromfestigkeit von bedingt stoßstromfest 250 A ausgestattet. Die Schutzart IP20, IP40 mit passendem Gehäuse gewährleistet den Berührungsschutz.
Technische Daten im Überblick
-
Modellcode: PFIM-40/4/01-A-MW
-
Polzahl: 4-polig
-
Bemessungsstrom: 40 A
-
Bemessungsfehlerstrom: 100 mA
-
Typ: Typ A
-
Ausschaltzeit: unverzögert
-
Betriebsspannung: 230 V AC / 400 V AC
-
Bemessungskurzschlussfestigkeit: 10 kA
-
Bemessungsisolationsspannung: 440 V
-
Impulsstromfestigkeit: bedingt stoßstromfest 250 A
-
Schutzart: IP20, IP40 mit passendem Gehäuse
-
Anschlussquerschnitte (eindrähtig): 1,5 mm² - 35 mm²
-
Anschlussquerschnitte (mehrdrähtig): 16 mm² (2x)
-
Lebensdauer elektrisch: 4.000 Schaltvorgänge
-
Lebensdauer mechanisch: 20.000 Schaltvorgänge
-
Zertifikate: IEC/EN 61008
-
EAN: 4015082354404
-
Artikelnummer: 235440
Ob Neubau, Sanierung oder Erweiterung — mit dem Eaton PFIM-40/4/01-A-MW FI-Schutzschalter setzt du auf einen zuverlässigen Schutz, der den aktuellen Normen entspricht. Bestelle jetzt und sichere deine Elektroinstallation ab.
