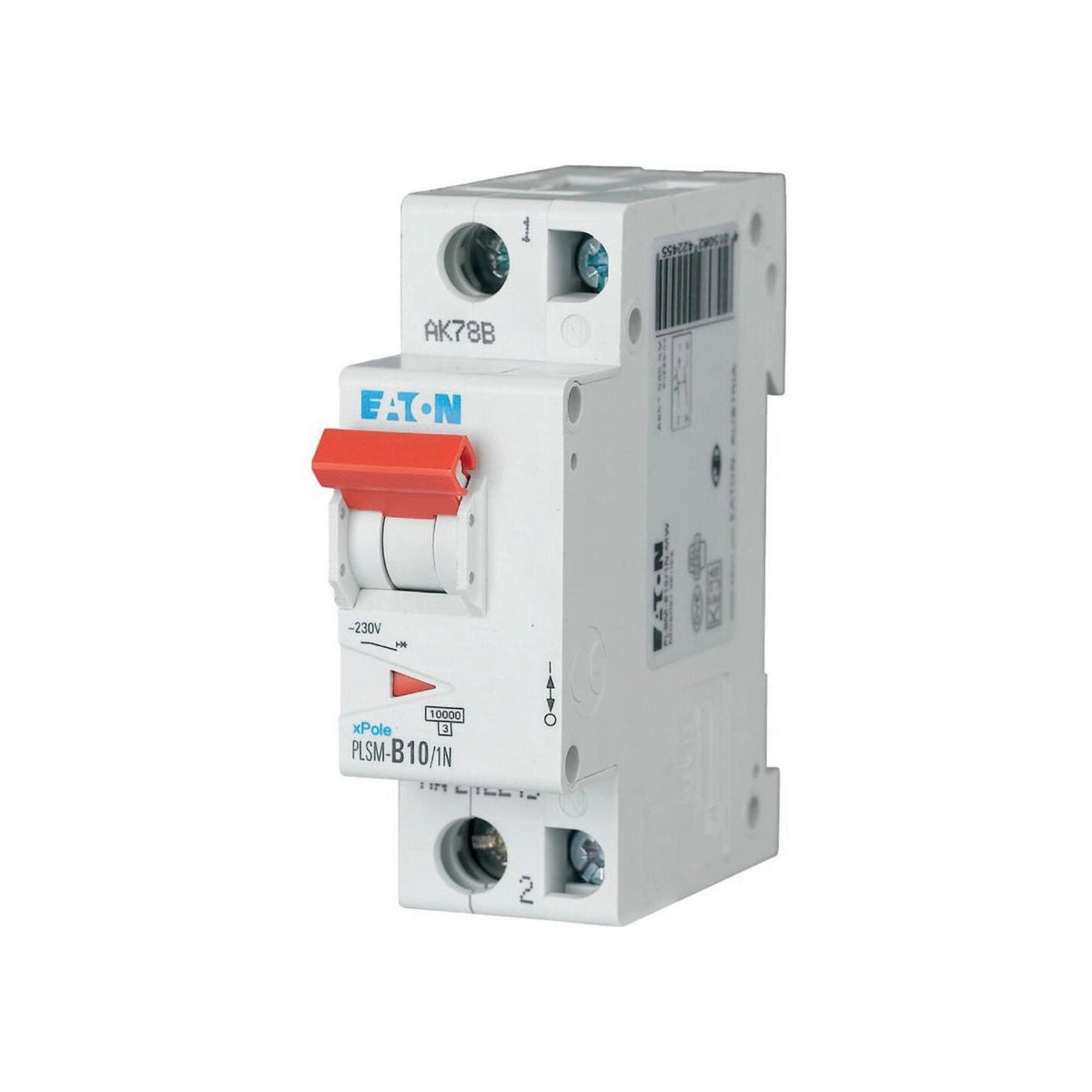

Eaton PLSM-B10/1N-MW Leitungsschutzschalter – 10A mit allpoliger Abschaltung
Der Eaton PLSM-B10/1N-MW Leitungsschutzschalter bietet dir eine 1P+N-Absicherung für 10 Ampere Stromkreise. Dabei werden Phase und Neutralleiter gemeinsam geschaltet. Somit ist nach dem Auslösen eine vollständige Freischaltung garantiert. Daher ist er besonders sicher und entspricht modernen Installationsstandards.
Die Auslösecharakteristik B macht ihn ideal für ohmsche Verbraucher. Dazu zählen Steckdosenkreise, Beleuchtung und Heizungssteuerungen. Die Kennlinie B reagiert dabei beim 3- bis 5-fachen des Nennstroms. Folglich werden Fehlauslösungen durch normale Einschaltströme vermieden. Außerdem bleibt der Leitungsschutz dabei jederzeit gewährleistet.
Darüber hinaus liefert der PLSM-B10/1N-MW ein Schaltvermögen von 10 kA gemäß IEC/EN 60898-1. Zusätzlich sorgt die Energiebegrenzungsklasse 3 für optimalen Kurzschlussschutz. Somit sind deine Leitungen und Geräte umfassend geschützt. Dabei profitierst du von der bewährten Eaton xPole-Qualität.
Der Eaton PLSM-B10/1N-MW Leitungsschutzschalter belegt 1,5 TE (26,3 mm) auf der Hutschiene. Dabei ist er kompakter als zwei separate einpolige Schalter. Außerdem akzeptiert er Leiterquerschnitte von 1 bis 25 mm². Zusätzlich ist er mit Zusatzeinrichtungen kompatibel.
Technische Daten im Überblick
- Modellcode: PLSM-B10/1N-MW
- Artikelnummer: 242245
- EAN: 4015082422455
- Nennstrom: 10 A
- Polzahl: 1P+N
- Auslösecharakteristik: B (ohmsche Lasten)
- Schaltvermögen: 10 kA (IEC/EN 60898-1)
- Bemessungsbetriebsspannung: 230 V AC
- Bemessungsisolationsspannung: 440 V
- Stoßspannungsfestigkeit: 4 kV
- Frequenz: 50/60 Hz
- Schutzart: IP20
- Breite: 1,5 TE (26,3 mm)
- Anschlussquerschnitt: 1–25 mm²
- Gewicht: 0,189 kg
- Energiebegrenzungsklasse: 3
- Konformität: RoHS
Insgesamt überzeugt der Eaton PLSM-B10/1N-MW Leitungsschutzschalter durch allpolige Abschaltung und kompakte Bauform. Dabei ist er RoHS-konform und für den Einsatz in Wohn- und Zweckbauten geeignet.
