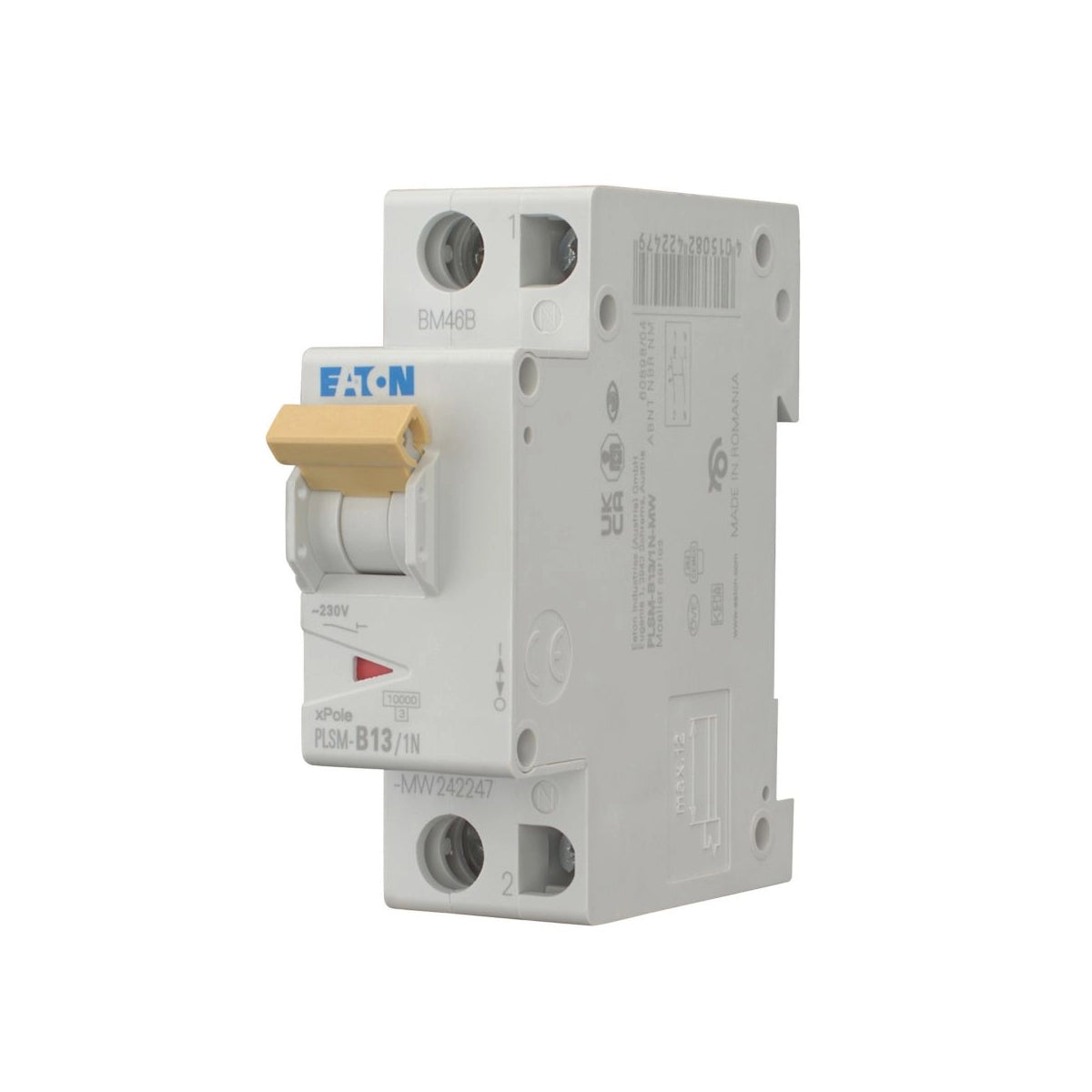

Eaton PLSM-B13/1N-MW Leitungsschutzschalter – 13A mit Phase und N in einem Gerät
Der Eaton PLSM-B13/1N-MW Leitungsschutzschalter vereint Phase und Neutralleiter in einem kompakten 1P+N-Gehäuse. Dabei bietet er eine Absicherung von 13 Ampere. Somit schaltet er im Fehlerfall beide Leiter gleichzeitig ab. Daher ist eine vollständige Freischaltung des Stromkreises sichergestellt.
Dank der Kennlinie B ist er speziell für ohmsche Lasten konzipiert. Dazu gehören Beleuchtungsinstallationen, Steckdosenkreise und Heizungsanlagen. Die Auslösecharakteristik B reagiert beim 3- bis 5-fachen des Nennstroms. Folglich bleibt die Versorgung bei normalen Betriebsströmen stabil. Außerdem ist der Schutz bei echten Fehlern jederzeit gewährleistet.
Darüber hinaus verfügt der PLSM-B13/1N-MW über ein Schaltvermögen von 10 kA nach IEC/EN 60898-1. Zusätzlich bietet die Energiebegrenzungsklasse 3 einen hohen Schutzgrad. Somit wird die durchgelassene Energie im Kurzschlussfall minimiert. Dabei profitierst du von der bewährten xPole-Qualität von Eaton.
Der Eaton PLSM-B13/1N-MW Leitungsschutzschalter benötigt 1,5 TE (26,3 mm) auf der Hutschiene. Dabei spart er Platz im Vergleich zu zwei separaten einpoligen Schaltern. Außerdem akzeptiert er Leiterquerschnitte von 1 bis 25 mm². Zusätzlich ist er mit Hilfsschaltern und weiteren Zusatzeinrichtungen erweiterbar.
Technische Daten im Überblick
- Modellcode: PLSM-B13/1N-MW
- Artikelnummer: 242247
- EAN: 4015082422479
- Nennstrom: 13 A
- Polzahl: 1P+N
- Auslösecharakteristik: B (ohmsche Lasten)
- Schaltvermögen: 10 kA (IEC/EN 60898-1)
- Bemessungsbetriebsspannung: 230 V AC
- Bemessungsisolationsspannung: 440 V
- Stoßspannungsfestigkeit: 4 kV
- Frequenz: 50/60 Hz
- Schutzart: IP20
- Breite: 1,5 TE (26,3 mm)
- Anschlussquerschnitt: 1–25 mm²
- Gewicht: 0,161 kg
- Energiebegrenzungsklasse: 3
- Konformität: RoHS
Insgesamt bietet der Eaton PLSM-B13/1N-MW Leitungsschutzschalter allpolige Sicherheit in kompakter Bauform. Dabei ist er RoHS-konform und erfüllt die Überspannungskategorie III.
