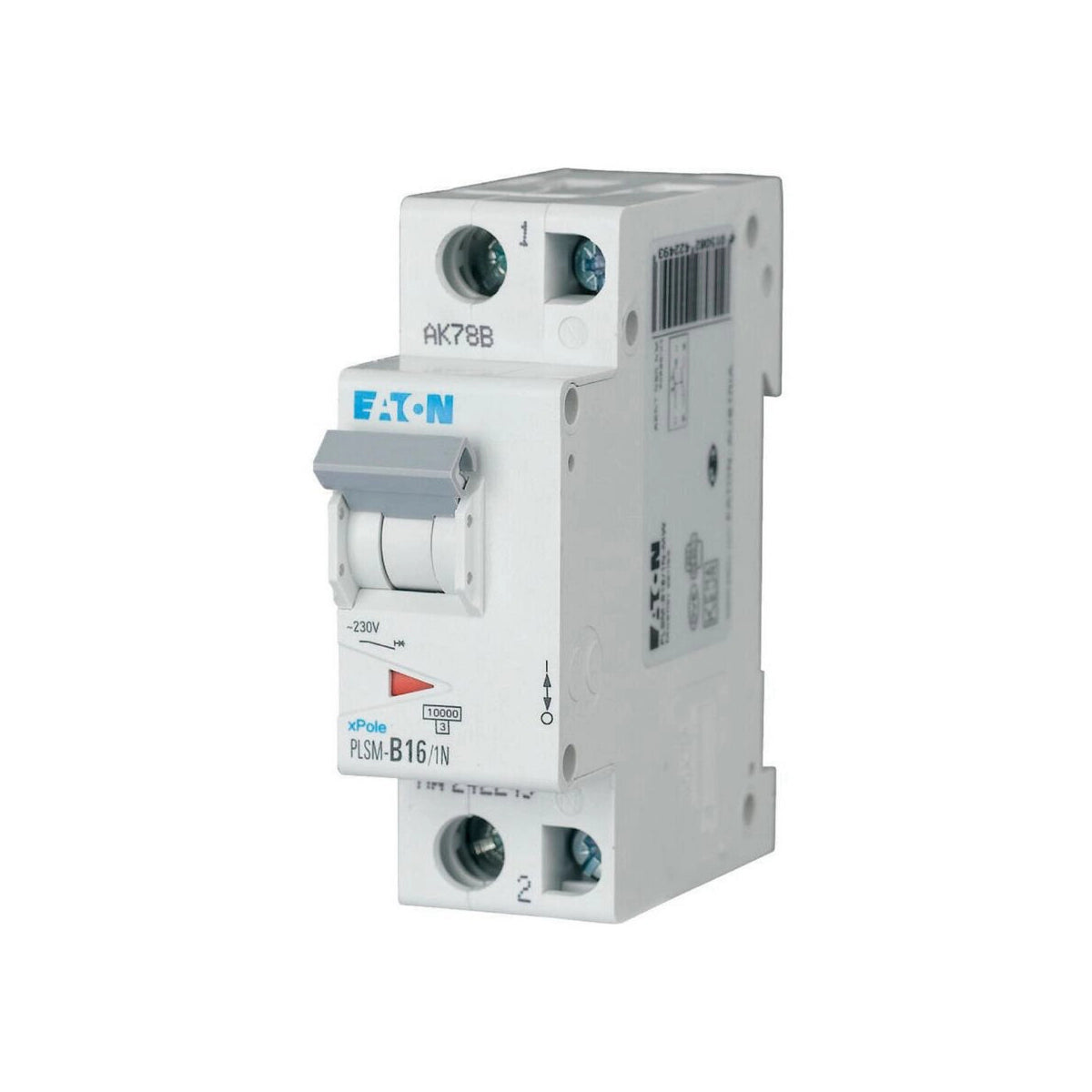

Eaton PLSM-B16/1N-MW Leitungsschutzschalter – 16A Standard mit 1P+N-Schutz
Der Eaton PLSM-B16/1N-MW Leitungsschutzschalter sichert 16-Ampere-Stromkreise mit allpoliger Abschaltung ab. Dabei werden Phase und Neutralleiter gemeinsam geschaltet. Somit ist nach dem Auslösen eine vollständige Trennung vom Netz gegeben. Daher entspricht er modernen Sicherheitsanforderungen in der Gebäudeinstallation.
Mit 16 Ampere und Kennlinie B deckt dieser Schalter den häufigsten Anwendungsfall ab. Dazu zählen Standard-Steckdosenkreise, Beleuchtung und Heizungssteuerungen. Die Kennlinie B löst beim 3- bis 5-fachen des Nennstroms aus. Folglich eignet sie sich ideal für ohmsche Verbraucher ohne hohe Einschaltströme.
Außerdem bietet der PLSM-B16/1N-MW ein Schaltvermögen von 10 kA nach IEC/EN 60898-1. Darüber hinaus verfügt er über die Energiebegrenzungsklasse 3. Zusätzlich hält er Stoßspannungen von bis zu 4 kV stand. Somit ist ein umfassender Schutz für deine Installation gewährleistet.
Der Eaton PLSM-B16/1N-MW Leitungsschutzschalter belegt 1,5 TE (26,3 mm) auf der Hutschiene. Dabei ist er platzsparender als zwei separate einpolige Schalter. Außerdem akzeptiert er Leiterquerschnitte von 1 bis 25 mm². Zusätzlich ist er mit verschiedenen Zusatzeinrichtungen kompatibel.
Technische Daten im Überblick
- Modellcode: PLSM-B16/1N-MW
- Artikelnummer: 242249
- EAN: 4015082422493
- Nennstrom: 16 A
- Polzahl: 1P+N
- Auslösecharakteristik: B (ohmsche Lasten)
- Schaltvermögen: 10 kA (IEC/EN 60898-1)
- Bemessungsbetriebsspannung: 230 V AC
- Bemessungsisolationsspannung: 440 V
- Stoßspannungsfestigkeit: 4 kV
- Frequenz: 50/60 Hz
- Schutzart: IP20
- Breite: 1,5 TE (26,3 mm)
- Anschlussquerschnitt: 1–25 mm²
- Gewicht: 0,163 kg
- Energiebegrenzungsklasse: 3
- Konformität: RoHS
Insgesamt ist der Eaton PLSM-B16/1N-MW Leitungsschutzschalter die Standardlösung mit allpoliger Abschaltung. Dabei ist er RoHS-konform und für Wohn- und Zweckbauten zugelassen.
