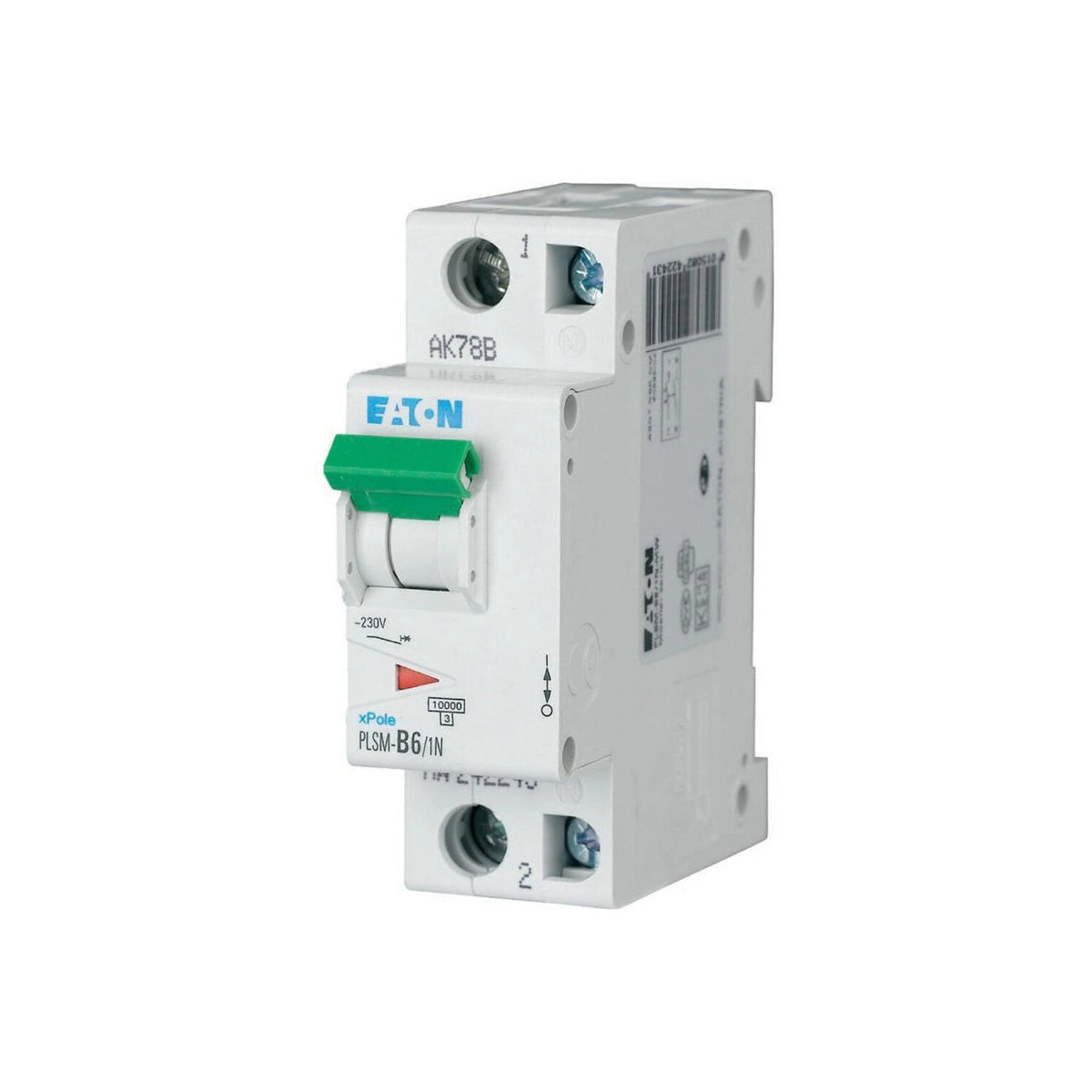

Eaton PLSM-B6/1N-MW Leitungsschutzschalter – 6A mit integriertem N-Schutz
Der Eaton PLSM-B6/1N-MW Leitungsschutzschalter kombiniert Phase und Neutralleiter in einem kompakten Gehäuse. Dabei sichert er Stromkreise mit 6 Ampere Nennstrom ab. Somit schaltest du im Fehlerfall Phase und N gleichzeitig ab. Daher bietet er einen höheren Sicherheitsstandard als rein 1-polige Schalter.
Dank der Auslösecharakteristik B eignet sich dieser LS-Schalter besonders für ohmsche Lasten. Dazu gehören Beleuchtungskreise, Steckdosen und Heizungsanlagen. Die Kennlinie B löst beim 3- bis 5-fachen des Nennstroms magnetisch aus. Folglich sind Fehlauslösungen bei normalen Betriebszuständen ausgeschlossen.
Außerdem bietet der PLSM-B6/1N-MW ein Schaltvermögen von 10 kA nach IEC/EN 60898-1. Darüber hinaus verfügt er über die Energiebegrenzungsklasse 3. Zusätzlich schützt die Isolationsspannung von 440 V vor Spannungsdurchschlägen. Somit ist ein umfassender Schutz gewährleistet.
Der Eaton PLSM-B6/1N-MW Leitungsschutzschalter belegt 1,5 Teilungseinheiten (26,3 mm) auf der Hutschiene. Dabei ist er trotz integriertem N-Schutz kompakter als zwei separate Schalter. Außerdem akzeptiert er Leiterquerschnitte von 1 bis 25 mm². Zusätzlich ist er mit Zusatzeinrichtungen erweiterbar.
Technische Daten im Überblick
- Modellcode: PLSM-B6/1N-MW
- Artikelnummer: 242243
- EAN: 4015082422431
- Nennstrom: 6 A
- Polzahl: 1P+N
- Auslösecharakteristik: B (ohmsche Lasten)
- Schaltvermögen: 10 kA (IEC/EN 60898-1)
- Bemessungsbetriebsspannung: 230 V AC
- Bemessungsisolationsspannung: 440 V
- Stoßspannungsfestigkeit: 4 kV
- Frequenz: 50/60 Hz
- Schutzart: IP20
- Breite: 1,5 TE (26,3 mm)
- Anschlussquerschnitt: 1–25 mm²
- Gewicht: 0,196 kg
- Energiebegrenzungsklasse: 3
- Konformität: RoHS
Insgesamt bietet der Eaton PLSM-B6/1N-MW Leitungsschutzschalter den Vorteil der allpoligen Abschaltung. Dabei erfüllt er die Überspannungskategorie III und ist RoHS-konform.
