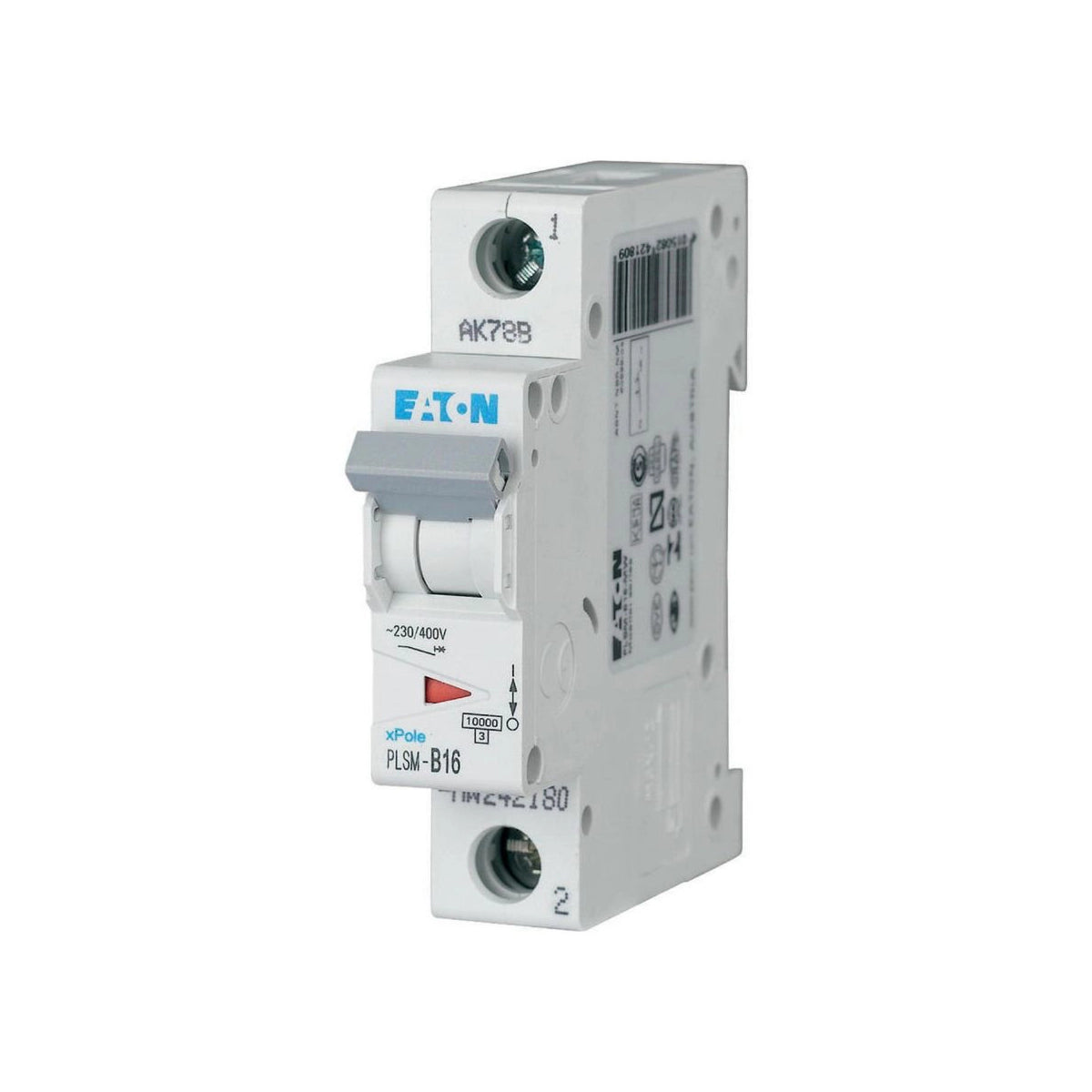

Eaton PLSM-B16-MW Leitungsschutzschalter – 16A für den Standardeinsatz
Der Eaton PLSM-B16-MW Leitungsschutzschalter ist einer der am häufigsten eingesetzten LS-Schalter in der Gebäudeinstallation. Mit 16 Ampere Nennstrom sichert er die gängigsten Stromkreise in Wohngebäuden ab. Dabei gehört er zur zuverlässigen xPole-Serie von Eaton. Somit ist er die Standardwahl für die meisten Steckdosenkreise.
Die Auslösecharakteristik B macht ihn besonders geeignet für ohmsche Verbraucher. Dazu zählen etwa Steckdosen, Beleuchtung und elektrische Heizgeräte. Außerdem löst die Kennlinie B beim 3- bis 5-fachen des Nennstroms magnetisch aus. Daher kommt es bei normalen Einschaltvorgängen nicht zu Fehlauslösungen.
Darüber hinaus bietet der PLSM-B16-MW ein Schaltvermögen von 10 kA nach IEC/EN 60898-1. Zusätzlich verfügt er über die Energiebegrenzungsklasse 3. Folglich ist ein hoher Schutz bei Kurzschlüssen gewährleistet. Dabei werden die durchgelassenen Energien auf ein Minimum begrenzt.
Die Montage auf der Hutschiene ist schnell erledigt. Der Eaton PLSM-B16-MW Leitungsschutzschalter belegt nur 1 TE (17,5 mm). Außerdem sind Leiterquerschnitte von 1 bis 25 mm² anschließbar. Dabei lässt sich der Schalter mit Zusatzeinrichtungen erweitern.
Technische Daten im Überblick
- Modellcode: PLSM-B16-MW
- Artikelnummer: 242180
- EAN: 4015082421809
- Nennstrom: 16 A
- Polzahl: 1-polig
- Auslösecharakteristik: B (ohmsche Lasten)
- Schaltvermögen: 10 kA (IEC/EN 60898-1)
- Bemessungsbetriebsspannung: 230 V AC
- Bemessungsisolationsspannung: 440 V
- Stoßspannungsfestigkeit: 4 kV
- Frequenz: 50/60 Hz
- Schutzart: IP20
- Breite: 1 TE (17,5 mm)
- Anschlussquerschnitt: 1–25 mm²
- Gewicht: 0,104 kg
- Energiebegrenzungsklasse: 3
- Konformität: RoHS
Insgesamt bietet dir der Eaton PLSM-B16-MW Leitungsschutzschalter alles, was du für eine normgerechte Absicherung brauchst. Dabei erfüllt er die Überspannungskategorie III und ist RoHS-konform.
