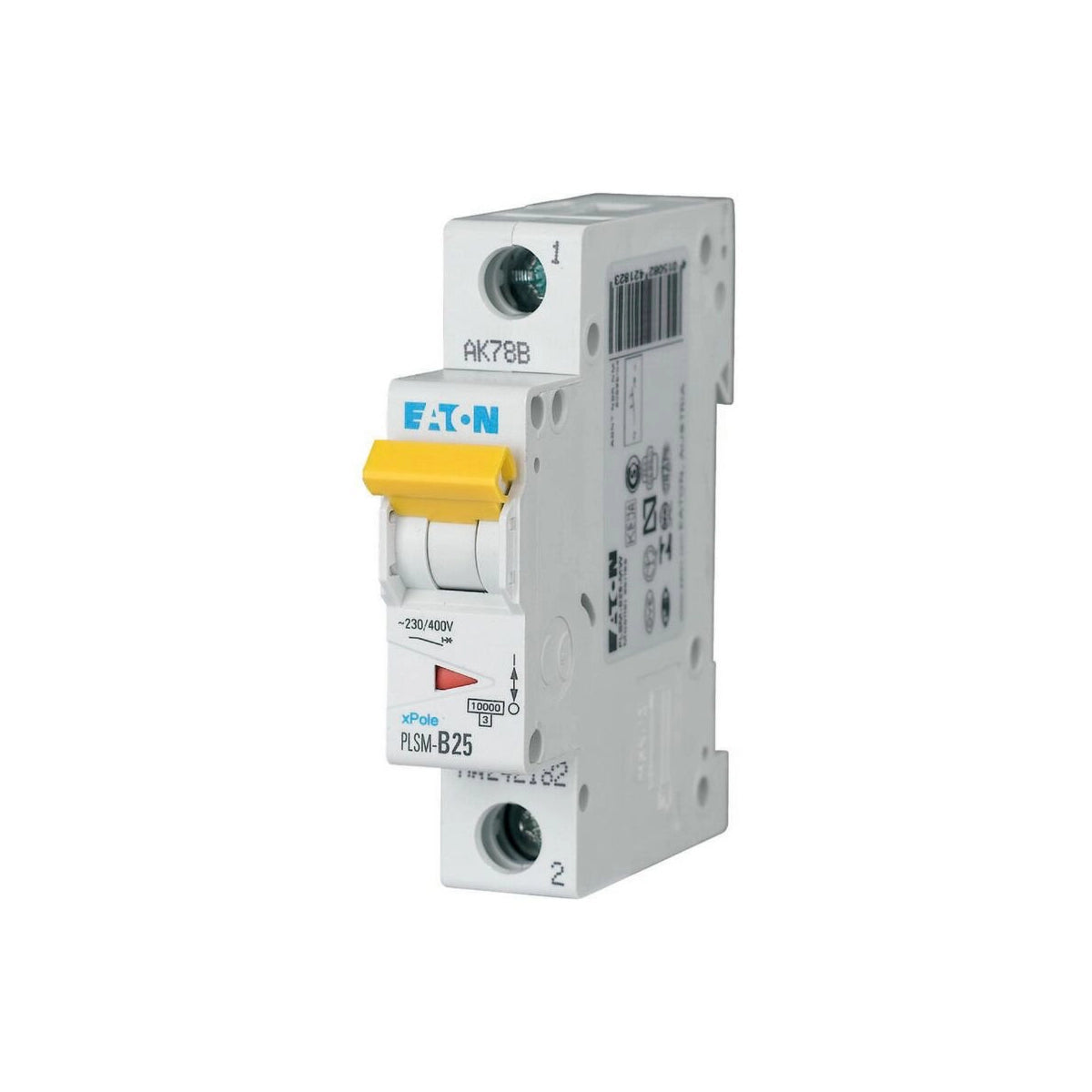

Eaton PLSM-B25-MW Leitungsschutzschalter – 25A für anspruchsvolle Absicherung
Der Eaton PLSM-B25-MW Leitungsschutzschalter schützt Stromkreise mit bis zu 25 Ampere Nennstrom. Damit deckt er den oberen Bereich der gängigen Absicherungswerte ab. Dabei gehört er zur zuverlässigen xPole-Serie von Eaton. Somit eignet er sich für die Absicherung größerer Verbraucher im Wohn- und Gewerbebau.
Die Auslösecharakteristik B ist dabei speziell für ohmsche Lasten ausgelegt. Dazu zählen Durchlauferhitzer, größere Heizungsanlagen oder leistungsstarke Beleuchtungsinstallationen. Außerdem löst die Kennlinie B beim 3- bis 5-fachen des Nennstroms magnetisch aus. Daher werden Fehlauslösungen durch normale Betriebsströme zuverlässig vermieden.
Darüber hinaus verfügt der PLSM-B25-MW über ein Schaltvermögen von 10 kA nach IEC/EN 60898-1. Zusätzlich bietet die Energiebegrenzungsklasse 3 optimalen Kurzschlussschutz. Folglich wird die durchgelassene Energie im Fehlerfall minimiert. Somit sind nachgeschaltete Komponenten umfassend geschützt.
Die Hutschienenmontage des Eaton PLSM-B25-MW Leitungsschutzschalters geht schnell von der Hand. Er benötigt lediglich 1 TE (17,5 mm) Einbauplatz. Dabei akzeptiert er Leiterquerschnitte von 1 bis 25 mm². Außerdem ist er mit Hilfsschaltern und weiteren Zusatzeinrichtungen erweiterbar.
Technische Daten im Überblick
- Modellcode: PLSM-B25-MW
- Artikelnummer: 242182
- EAN: 4015082421823
- Nennstrom: 25 A
- Polzahl: 1-polig
- Auslösecharakteristik: B (ohmsche Lasten)
- Schaltvermögen: 10 kA (IEC/EN 60898-1)
- Bemessungsbetriebsspannung: 230 V AC
- Bemessungsisolationsspannung: 440 V
- Stoßspannungsfestigkeit: 4 kV
- Frequenz: 50/60 Hz
- Schutzart: IP20
- Breite: 1 TE (17,5 mm)
- Anschlussquerschnitt: 1–25 mm²
- Gewicht: 0,117 kg
- Energiebegrenzungsklasse: 3
- Konformität: RoHS
Insgesamt liefert der Eaton PLSM-B25-MW Leitungsschutzschalter eine normgerechte Absicherung nach Überspannungskategorie III. Dabei ist er RoHS-konform und für den Einsatz in Installationsverteilern optimiert.
