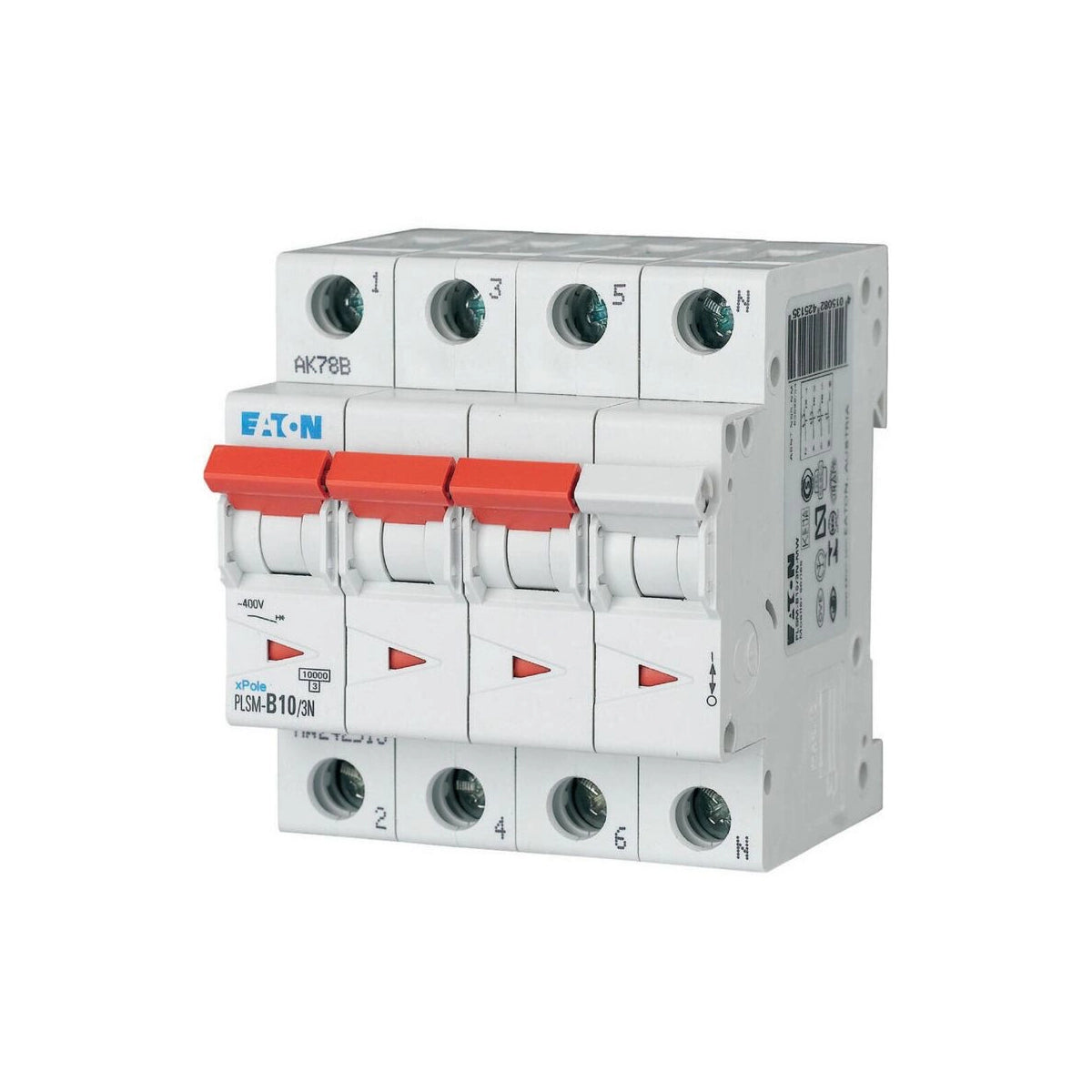

Eaton PLSM-B10/3N-MW Leitungsschutzschalter
Der Eaton PLSM-B10/3N-MW Leitungsschutzschalter aus der xPole-Serie schützt dreiphasige Stromkreise mit Neutralleiter bei einem Nennstrom von 10 A. Er ist für Wohn- und Zweckbauten konzipiert und erfüllt die Norm IEC/EN 60898-1.
Dieses Gerät verfügt über die Auslösecharakteristik B. Folglich eignet es sich für Stromkreise mit vorwiegend ohmschen Lasten. Dazu zählen Heizgeräte, Steckdosen und Beleuchtungsanlagen. Die Kennlinie B löst bei niedrigeren Überströmen aus als die Kennlinie C. Daher bietet sie einen empfindlicheren Schutz für Leitungen und Geräte mit geringen Einschaltströmen.
Der vierpolige Aufbau mit gleichzeitiger N-Schaltung bietet dir einen entscheidenden Vorteil. Dabei wird neben den drei Phasen auch der Neutralleiter gleichzeitig abgeschaltet. Somit ist der Stromkreis vollständig getrennt, was die Sicherheit deutlich erhöht.
Die Montage auf der DIN-Schiene gelingt unkompliziert. Darüber hinaus sind eindrähtige und mehrdrähtige Leiter von 1 mm² bis 25 mm² anschließbar. Zusatzeinrichtungen wie Hilfsschalter lassen sich nachträglich ergänzen.
Das Bemessungsschaltvermögen beträgt 10 kA. Zusätzlich liegt die Betriebsspannung bei bis zu 400 V AC. Die Isolationsspannung beträgt 440 V und die Stoßspannungsfestigkeit 4 kV.
Technische Daten im Überblick
-
Modellcode: PLSM-B10/3N-MW
-
Artikelnummer: 242513
-
EAN: 4015082425135
-
Polzahl: 3-polig + N
-
Auslösecharakteristik: B
-
Nennstrom: 10 A
-
Bemessungsschaltvermögen: 10 kA (IEC/EN 60898-1)
-
Bemessungsbetriebsspannung: 400 V AC
-
Bemessungsisolationsspannung: 440 V
-
Stoßspannungsfestigkeit: 4 kV
-
Frequenz: 50/60 Hz
-
Schutzart: IP20
-
Breite: 4 TE (70 mm)
-
Anschlussquerschnitt (eindrähtig): 1 – 25 mm²
-
Anschlussquerschnitt (mehrdrähtig): 1 – 25 mm²
-
Energiebegrenzungsklasse: 3
-
Gewicht: 0,399 kg
-
Zertifikate: IEC/EN 60898-1, RoHS-konform
Mit dem Eaton PLSM-B10/3N-MW Leitungsschutzschalter sicherst du Drehstromkreise mit Neutralleiter zuverlässig ab. Bestelle jetzt und setze auf bewährte Eaton-Technik.
