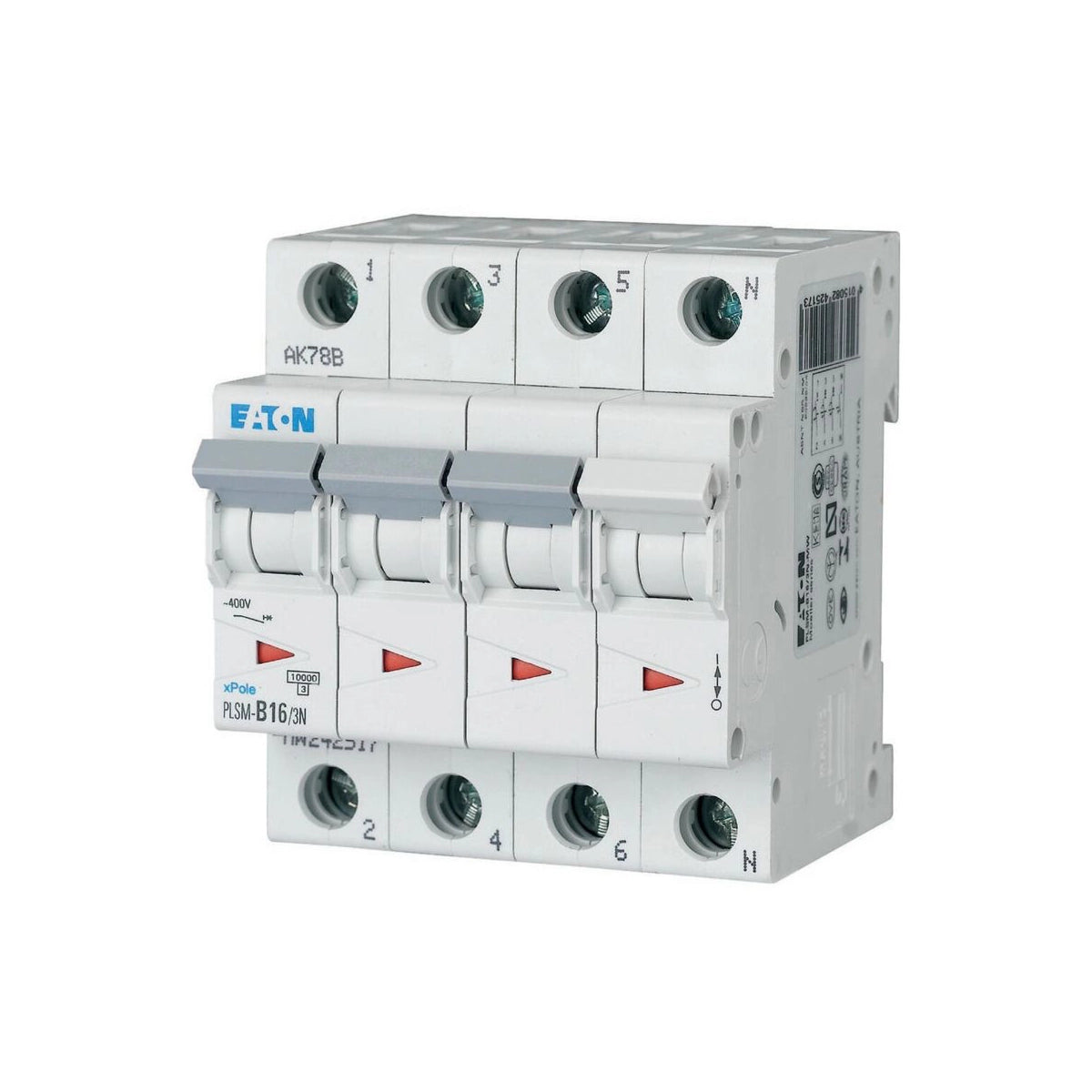

Eaton PLSM-B16/3N-MW Leitungsschutzschalter
Der Eaton PLSM-B16/3N-MW Leitungsschutzschalter aus der xPole-Serie bietet dir zuverlässigen Schutz für dreiphasige Stromkreise mit Neutralleiter bei einem Nennstrom von 16 A. Er ist für Wohn- und Zweckbauten konzipiert.
Dank der Auslösecharakteristik B eignet sich dieses Gerät für ohmsche Lasten. Darunter fallen Heizgeräte, Steckdosen und ohmsche Beleuchtung. Die Kennlinie B löst bei geringeren Überströmen aus als die Kennlinie C. Daher bietet sie einen empfindlicheren Schutz für Leitungen mit niedrigen Einschaltströmen.
Der vierpolige Aufbau mit gleichzeitiger N-Schaltung trennt im Fehlerfall alle vier Leiter gleichzeitig. Somit ist die vollständige galvanische Trennung sichergestellt. Das erhöht die Sicherheit deiner Installation deutlich.
Die Montage auf der DIN-Schiene gelingt unkompliziert. Dabei kannst du eindrähtige und mehrdrähtige Leiter von 1 mm² bis 25 mm² anschließen. Zusätzlich sind Hilfsschalter und weitere Zusatzeinrichtungen nachrüstbar.
Mit 10 kA Bemessungsschaltvermögen nach IEC/EN 60898-1 bietet der Schutzschalter hohe Kurzschlussfestigkeit. Darüber hinaus beträgt die Betriebsspannung bis zu 400 V AC und die Isolationsspannung 440 V.
Technische Daten im Überblick
-
Modellcode: PLSM-B16/3N-MW
-
Artikelnummer: 242517
-
EAN: 4015082425173
-
Polzahl: 3-polig + N
-
Auslösecharakteristik: B
-
Nennstrom: 16 A
-
Bemessungsschaltvermögen: 10 kA (IEC/EN 60898-1)
-
Bemessungsbetriebsspannung: 400 V AC
-
Bemessungsisolationsspannung: 440 V
-
Stoßspannungsfestigkeit: 4 kV
-
Frequenz: 50/60 Hz
-
Schutzart: IP20
-
Breite: 4 TE (70 mm)
-
Anschlussquerschnitt (eindrähtig): 1 – 25 mm²
-
Anschlussquerschnitt (mehrdrähtig): 1 – 25 mm²
-
Energiebegrenzungsklasse: 3
-
Gewicht: 0,399 kg
-
Zertifikate: IEC/EN 60898-1, RoHS-konform
Mit dem Eaton PLSM-B16/3N-MW Leitungsschutzschalter sicherst du deine Drehstrominstallation mit Neutralleiter professionell ab. Bestelle jetzt.
