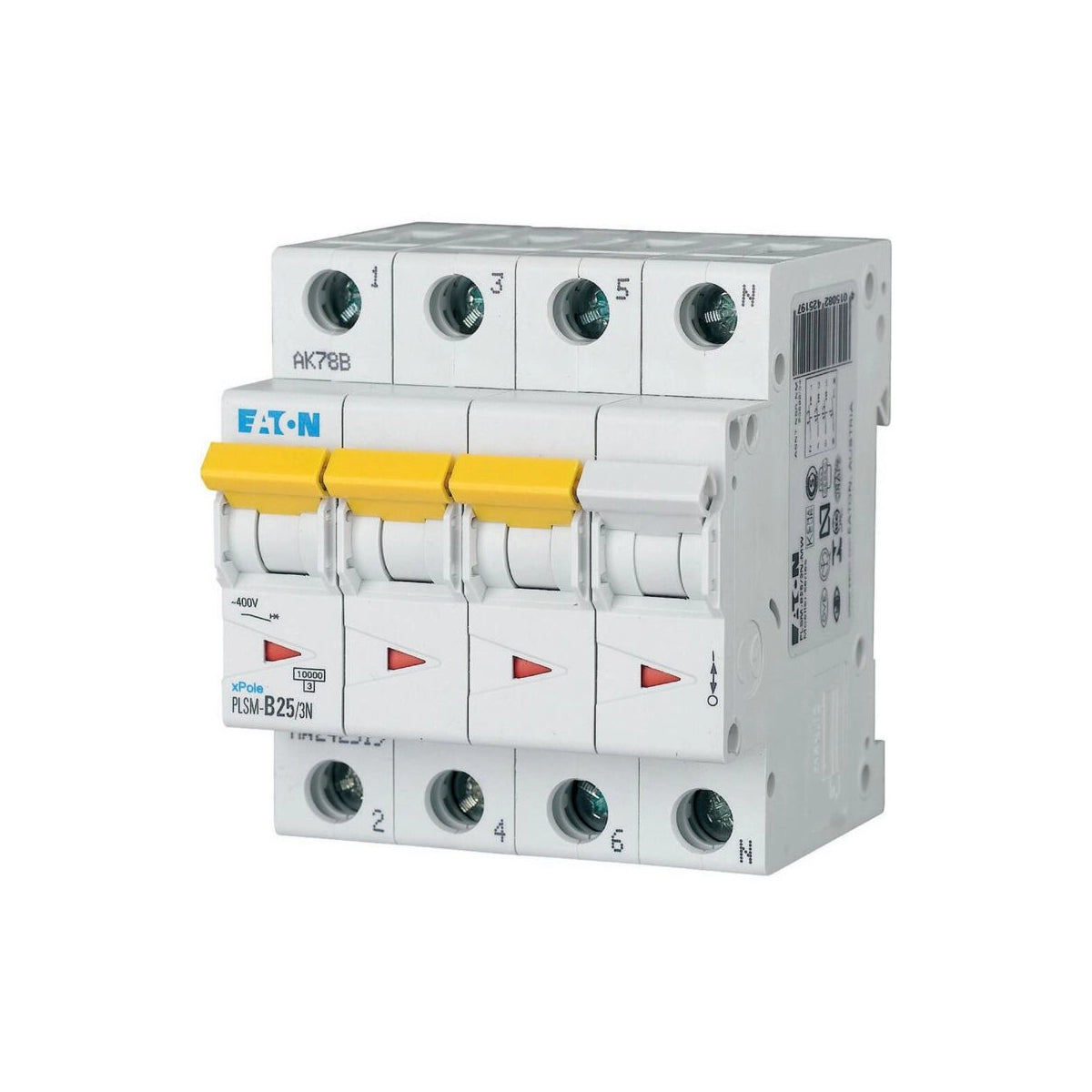

Eaton PLSM-B25/3N-MW Leitungsschutzschalter
Der Eaton PLSM-B25/3N-MW Leitungsschutzschalter aus der xPole-Serie schützt dreiphasige Stromkreise mit Neutralleiter bei einem Nennstrom von 25 A. Er ist für den Einsatz in Wohn- und Zweckbauten konzipiert.
Mit der Auslösecharakteristik B ist dieses Gerät für ohmsche Lasten ausgelegt. Dazu gehören Heizungen, Steckdosenstromkreise und Beleuchtung. Die Kennlinie B löst bei geringeren Überströmen aus als die Kennlinie C. Daher bietet sie einen empfindlicheren Schutz, der besonders für Leitungen mit niedrigen Einschaltströmen geeignet ist.
Der vierpolige Aufbau mit gleichzeitiger N-Schaltung trennt alle vier Leiter gleichzeitig. Somit ist die vollständige galvanische Trennung im Fehlerfall sichergestellt. Das bietet dir maximale Sicherheit bei Wartung und im Störungsfall.
Die Montage erfolgt auf einer DIN-Schiene. Dabei lassen sich eindrähtige und mehrdrähtige Leiter von 1 mm² bis 25 mm² anschließen. Zusätzlich sind Zusatzeinrichtungen wie Hilfsschalter nachrüstbar.
Das Bemessungsschaltvermögen beträgt 10 kA nach IEC/EN 60898-1. Darüber hinaus liegt die Betriebsspannung bei bis zu 400 V AC. Die Isolationsspannung beträgt 440 V und die Stoßspannungsfestigkeit 4 kV.
Technische Daten im Überblick
-
Modellcode: PLSM-B25/3N-MW
-
Artikelnummer: 242519
-
EAN: 4015082425197
-
Polzahl: 3-polig + N
-
Auslösecharakteristik: B
-
Nennstrom: 25 A
-
Bemessungsschaltvermögen: 10 kA (IEC/EN 60898-1)
-
Bemessungsbetriebsspannung: 400 V AC
-
Bemessungsisolationsspannung: 440 V
-
Stoßspannungsfestigkeit: 4 kV
-
Frequenz: 50/60 Hz
-
Schutzart: IP20
-
Breite: 4 TE (70 mm)
-
Anschlussquerschnitt (eindrähtig): 1 – 25 mm²
-
Anschlussquerschnitt (mehrdrähtig): 1 – 25 mm²
-
Energiebegrenzungsklasse: 3
-
Gewicht: 0,451 kg
-
Zertifikate: IEC/EN 60898-1, RoHS-konform
Der Eaton PLSM-B25/3N-MW Leitungsschutzschalter ist ideal für Drehstromkreise mit Neutralleiter und ohmschen Verbrauchern. Bestelle jetzt.
