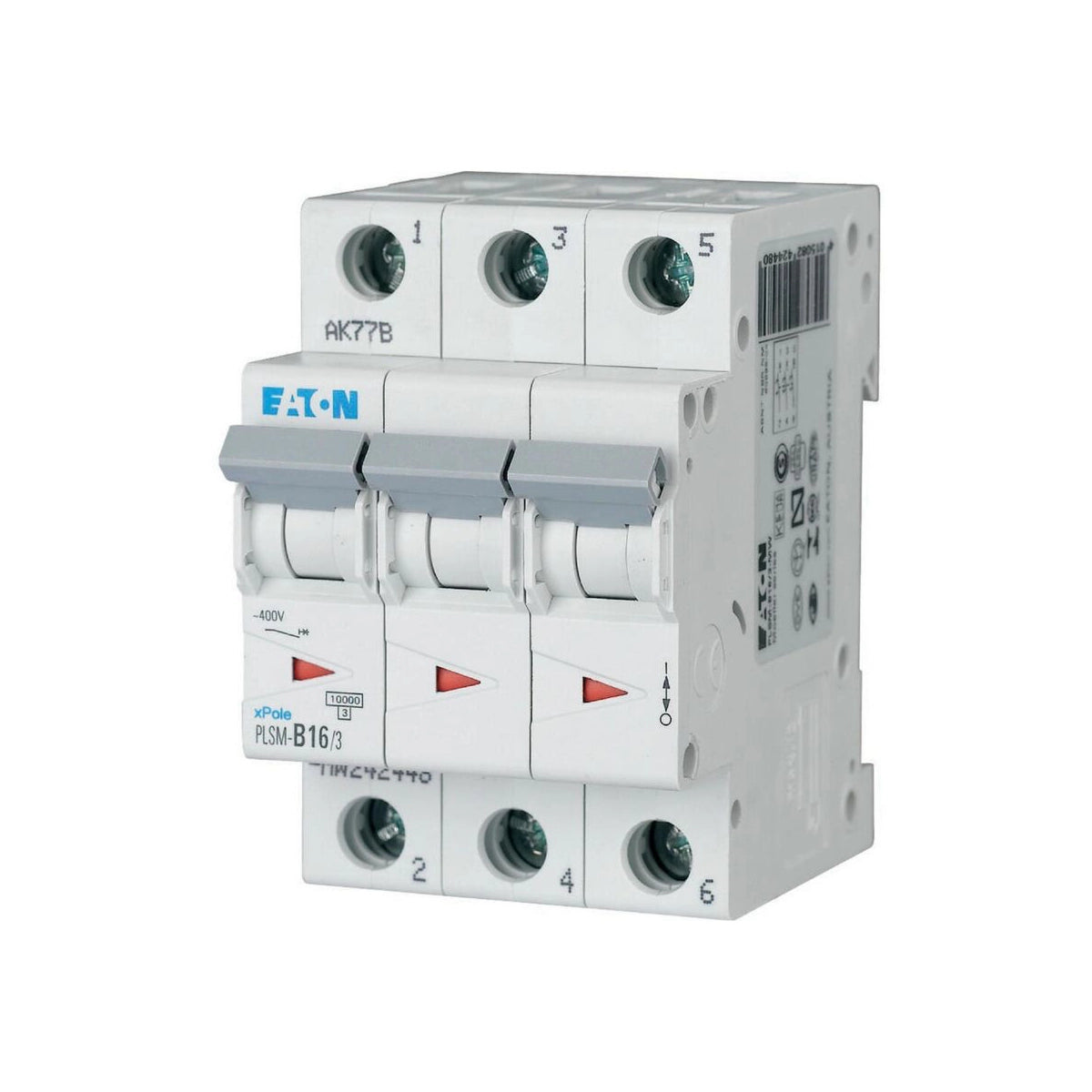

Eaton PLSM-B16/3-MW Leitungsschutzschalter
Der Eaton PLSM-B16/3-MW Leitungsschutzschalter gehört zur xPole-Serie und schützt dreiphasige Stromkreise bei einem Nennstrom von 16 A. Er ist für den Einsatz in Wohn- und Zweckbauten ausgelegt.
Dank der Auslösecharakteristik B eignet sich dieses Gerät für ohmsche Lasten. Das sind beispielsweise Heizgeräte, Steckdosenstromkreise oder Beleuchtungsanlagen ohne hohe Einschaltströme. Im Vergleich zur Kennlinie C löst die Kennlinie B bei niedrigeren Überstrommultiplikatoren aus. Somit bietet sie einen engmaschigeren Leitungsschutz.
Die Montage erfolgt auf einer DIN-Schiene. Dabei kannst du eindrähtige und mehrdrähtige Leiter von 1 mm² bis 25 mm² verwenden. Alle drei Pole werden gleichzeitig geschaltet. Darüber hinaus sind Zusatzeinrichtungen nachrüstbar.
Mit 10 kA Bemessungsschaltvermögen nach IEC/EN 60898-1 bietet der Schutzschalter hohe Kurzschlussfestigkeit. Die Betriebsspannung beträgt bis zu 400 V AC. Zusätzlich liegt die Isolationsspannung bei 440 V und die Stoßspannungsfestigkeit bei 4 kV. Die Schutzart IP20 gewährleistet den Berührungsschutz.
Die Baubreite von 3 TE ermöglicht eine platzsparende Installation. Außerdem ist das Gerät RoHS-konform und entspricht der Energiebegrenzungsklasse 3.
Technische Daten im Überblick
-
Modellcode: PLSM-B16/3-MW
-
Artikelnummer: 242448
-
EAN: 4015082424480
-
Polzahl: 3-polig
-
Auslösecharakteristik: B
-
Nennstrom: 16 A
-
Bemessungsschaltvermögen: 10 kA (IEC/EN 60898-1)
-
Bemessungsbetriebsspannung: 400 V AC
-
Bemessungsisolationsspannung: 440 V
-
Stoßspannungsfestigkeit: 4 kV
-
Frequenz: 50/60 Hz
-
Schutzart: IP20
-
Breite: 3 TE (52,5 mm)
-
Anschlussquerschnitt (eindrähtig): 1 – 25 mm²
-
Anschlussquerschnitt (mehrdrähtig): 1 – 25 mm²
-
Energiebegrenzungsklasse: 3
-
Gewicht: 0,314 kg
-
Zertifikate: IEC/EN 60898-1, RoHS-konform
Für dreiphasige Stromkreise mit ohmschen Verbrauchern ist der Eaton PLSM-B16/3-MW Leitungsschutzschalter die passende Wahl. Bestelle jetzt und sichere deine Installation ab.
