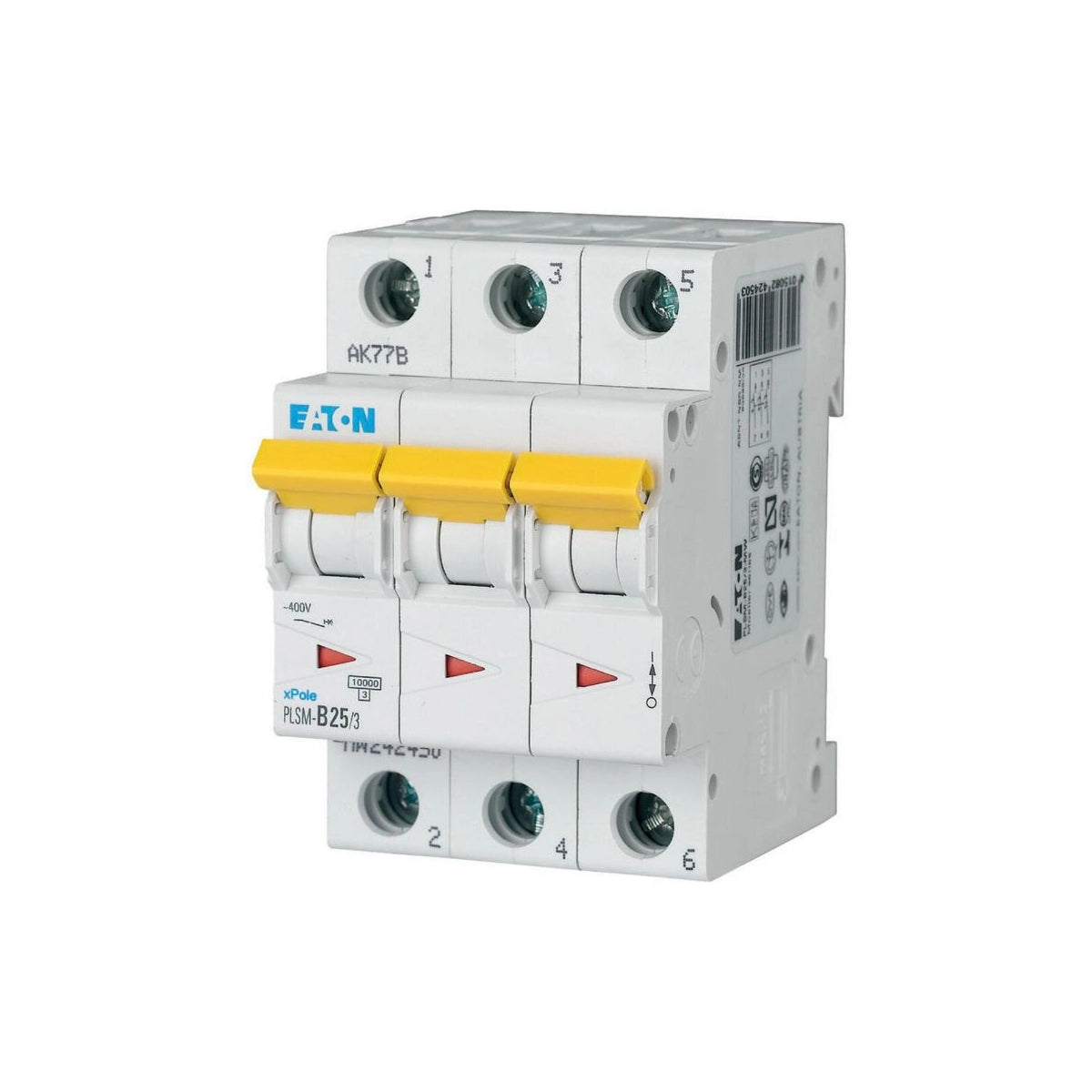

Eaton PLSM-B25/3-MW Leitungsschutzschalter
Der Eaton PLSM-B25/3-MW Leitungsschutzschalter gehört zur xPole-Serie und schützt dreiphasige Stromkreise bei einem Nennstrom von 25 A. Er ist für den Einsatz in Wohn- und Zweckbauten ausgelegt und erfüllt die Norm IEC/EN 60898-1.
Dank der Auslösecharakteristik B eignet sich dieses Gerät besonders für ohmsche Lasten. Dazu zählen Heizungen, Steckdosenstromkreise und Beleuchtungsanlagen. Die Kennlinie B reagiert empfindlicher auf Überströme als die Kennlinie C. Somit bietet sie einen engmaschigeren Schutz, der besonders für Leitungen mit geringen Einschaltströmen ideal ist.
Die Montage auf der DIN-Schiene gelingt unkompliziert. Dabei sind eindrähtige und mehrdrähtige Leiter von 1 mm² bis 25 mm² anschließbar. Alle drei Pole werden gleichzeitig geschaltet. Darüber hinaus lassen sich Zusatzeinrichtungen wie Hilfsschalter nachrüsten.
Das Bemessungsschaltvermögen beträgt 10 kA. Zusätzlich liegt die Betriebsspannung bei bis zu 400 V AC und die Isolationsspannung bei 440 V. Die Stoßspannungsfestigkeit von 4 kV und die Energiebegrenzungsklasse 3 gewährleisten einen umfassenden Schutz.
Mit einer Baubreite von 3 TE und der Schutzart IP20 ist der PLSM-B25/3-MW platzsparend und berührungssicher. Außerdem ist das Gerät RoHS-konform.
Technische Daten im Überblick
-
Modellcode: PLSM-B25/3-MW
-
Artikelnummer: 242450
-
EAN: 4015082424503
-
Polzahl: 3-polig
-
Auslösecharakteristik: B
-
Nennstrom: 25 A
-
Bemessungsschaltvermögen: 10 kA (IEC/EN 60898-1)
-
Bemessungsbetriebsspannung: 400 V AC
-
Bemessungsisolationsspannung: 440 V
-
Stoßspannungsfestigkeit: 4 kV
-
Frequenz: 50/60 Hz
-
Schutzart: IP20
-
Breite: 3 TE (52,5 mm)
-
Anschlussquerschnitt (eindrähtig): 1 – 25 mm²
-
Anschlussquerschnitt (mehrdrähtig): 1 – 25 mm²
-
Energiebegrenzungsklasse: 3
-
Gewicht: 0,353 kg
-
Zertifikate: IEC/EN 60898-1, RoHS-konform
Der Eaton PLSM-B25/3-MW Leitungsschutzschalter ist die solide Wahl für dreiphasige Stromkreise mit ohmschen Lasten. Bestelle jetzt und setze auf bewährten Schutz.
