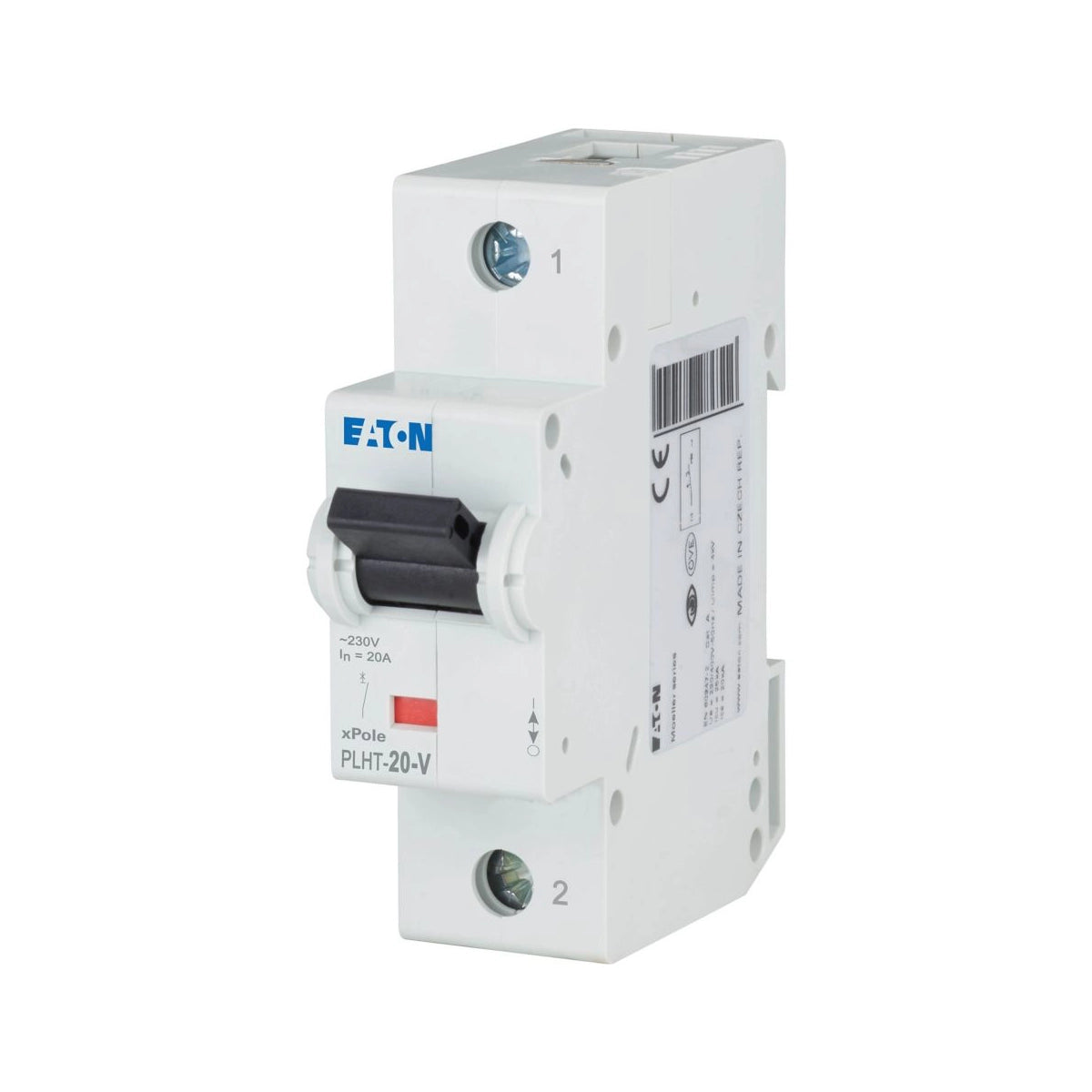

Eaton PLHT-20-V Leitungsschutzschalter – 20A mit 25 kA Schaltvermögen
Der Eaton PLHT-20-V Leitungsschutzschalter bietet dir einen leistungsstarken Schutz mit 25 kA Bemessungsschaltvermögen. Damit übertrifft er die Standard-PLSM-Serie deutlich. Somit eignet er sich besonders für Anwendungen mit hohen Kurzschlussströmen. Daher ist er die richtige Wahl für industrielle und erweiterte gewerbliche Installationen.
Der PLHT-20-V arbeitet mit einer ähnlichen Charakteristik wie Kennlinie D. Dadurch toleriert er besonders hohe Einschaltströme. Folglich ist er ideal für Transformatoren, große Motoren und Schweißgeräte geeignet. Außerdem wird er nach der Industrienorm IEC/EN 60947-2 geprüft. Dabei unterscheidet er sich von Standard-LS-Schaltern, die nach IEC/EN 60898-1 zugelassen sind.
Das Schaltvermögen von 25 kA ist dabei der entscheidende Vorteil dieser Serie. Denn in industriellen Umgebungen treten deutlich höhere Kurzschlussströme auf. Darüber hinaus bietet die Energiebegrenzungsklasse 3 zusätzlichen Schutz. Somit werden nachgeschaltete Komponenten auch bei schweren Fehlern geschützt.
Der Eaton PLHT-20-V Leitungsschutzschalter belegt 1 Teilungseinheit auf der Hutschiene. Dabei beträgt die Baubreite 27 mm. Außerdem akzeptiert er Leiterquerschnitte von 2,5 bis 50 mm². Zusätzlich ist er mit Zusatzeinrichtungen kombinierbar.
Technische Daten im Überblick
- Modellcode: PLHT-20-V
- Artikelnummer: 248102
- EAN: 4015082481025
- Nennstrom: 20 A
- Polzahl: 1-polig
- Auslösecharakteristik: ähnlich D
- Schaltvermögen: 25 kA (IEC/EN 60947-2)
- Bemessungsbetriebsspannung: 230 V AC
- Bemessungsisolationsspannung: 440 V
- Stoßspannungsfestigkeit: 4 kV
- Frequenz: 50/60 Hz
- Schutzart: IP20
- Breite: 27 mm
- Anschlussquerschnitt: 2,5–50 mm²
- Gewicht: 0,226 kg
- Energiebegrenzungsklasse: 3
- Konformität: RoHS
Insgesamt ist der Eaton PLHT-20-V Leitungsschutzschalter die professionelle Lösung für anspruchsvolle Umgebungen. Dabei sorgt das hohe Schaltvermögen von 25 kA für maximale Sicherheit.
