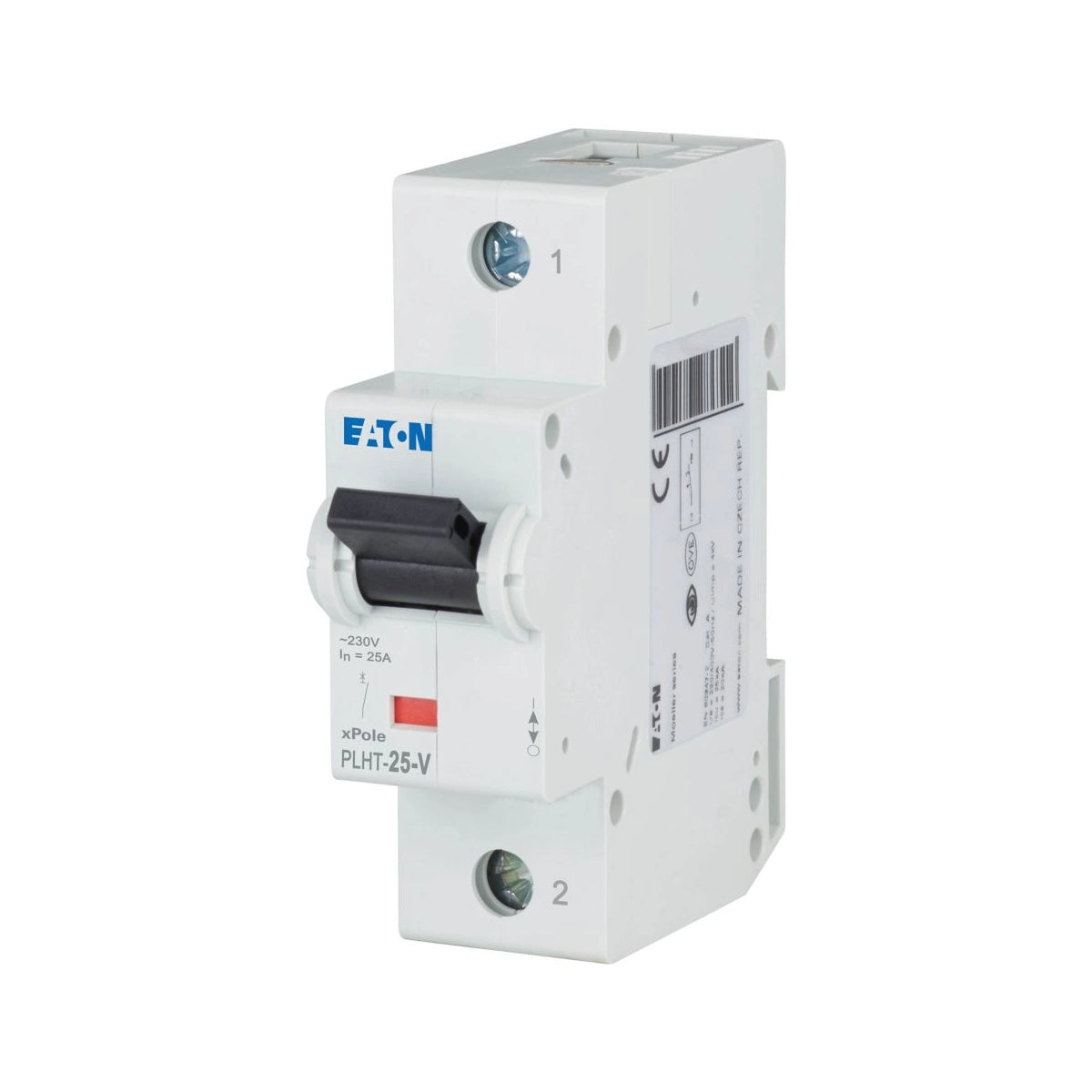

Eaton PLHT-25-V Leitungsschutzschalter – 25A mit industriellem Schaltvermögen
Der Eaton PLHT-25-V Leitungsschutzschalter sichert Stromkreise mit 25 Ampere bei einem Schaltvermögen von 25 kA ab. Damit bietet er einen deutlich höheren Schutzgrad als Standard-LS-Schalter. Daher ist er für industrielle Umgebungen und Anlagen mit hohen Kurzschlussströmen konzipiert. Somit kannst du dich auf zuverlässigen Schutz verlassen.
Die Auslösecharakteristik dieses Schalters ist ähnlich der Kennlinie D. Dadurch werden sehr hohe Einschaltströme toleriert. Folglich eignet er sich besonders für Transformatoren, Schweißgeräte und große Motoren. Außerdem wird er nach IEC/EN 60947-2 geprüft und zugelassen. Dabei handelt es sich um die Industrienorm für Niederspannungsschaltgeräte.
Das hohe Schaltvermögen von 25 kA ist dabei der zentrale Vorteil der PLHT-Serie. Denn in der Nähe von Transformatoren können Kurzschlussströme weit über 10 kA liegen. Darüber hinaus schützt die Energiebegrenzungsklasse 3 vor übermäßiger Durchlassenergie. Somit sind auch empfindliche nachgeschaltete Geräte sicher.
Der Eaton PLHT-25-V Leitungsschutzschalter wird auf der Hutschiene montiert. Dabei beträgt seine Breite 27 mm. Außerdem können Leiterquerschnitte von 2,5 bis 50 mm² angeschlossen werden. Zusätzlich ist er mit Zusatzeinrichtungen erweiterbar.
Technische Daten im Überblick
- Modellcode: PLHT-25-V
- Artikelnummer: 248103
- EAN: 4015082481032
- Nennstrom: 25 A
- Polzahl: 1-polig
- Auslösecharakteristik: ähnlich D
- Schaltvermögen: 25 kA (IEC/EN 60947-2)
- Bemessungsbetriebsspannung: 230 V AC
- Bemessungsisolationsspannung: 440 V
- Stoßspannungsfestigkeit: 4 kV
- Frequenz: 50/60 Hz
- Schutzart: IP20
- Breite: 27 mm
- Anschlussquerschnitt: 2,5–50 mm²
- Gewicht: 0,225 kg
- Energiebegrenzungsklasse: 3
- Konformität: RoHS
Insgesamt liefert der Eaton PLHT-25-V Leitungsschutzschalter eine professionelle Absicherung mit 25 kA. Dabei ist er RoHS-konform und für anspruchsvolle Installationen optimiert.
