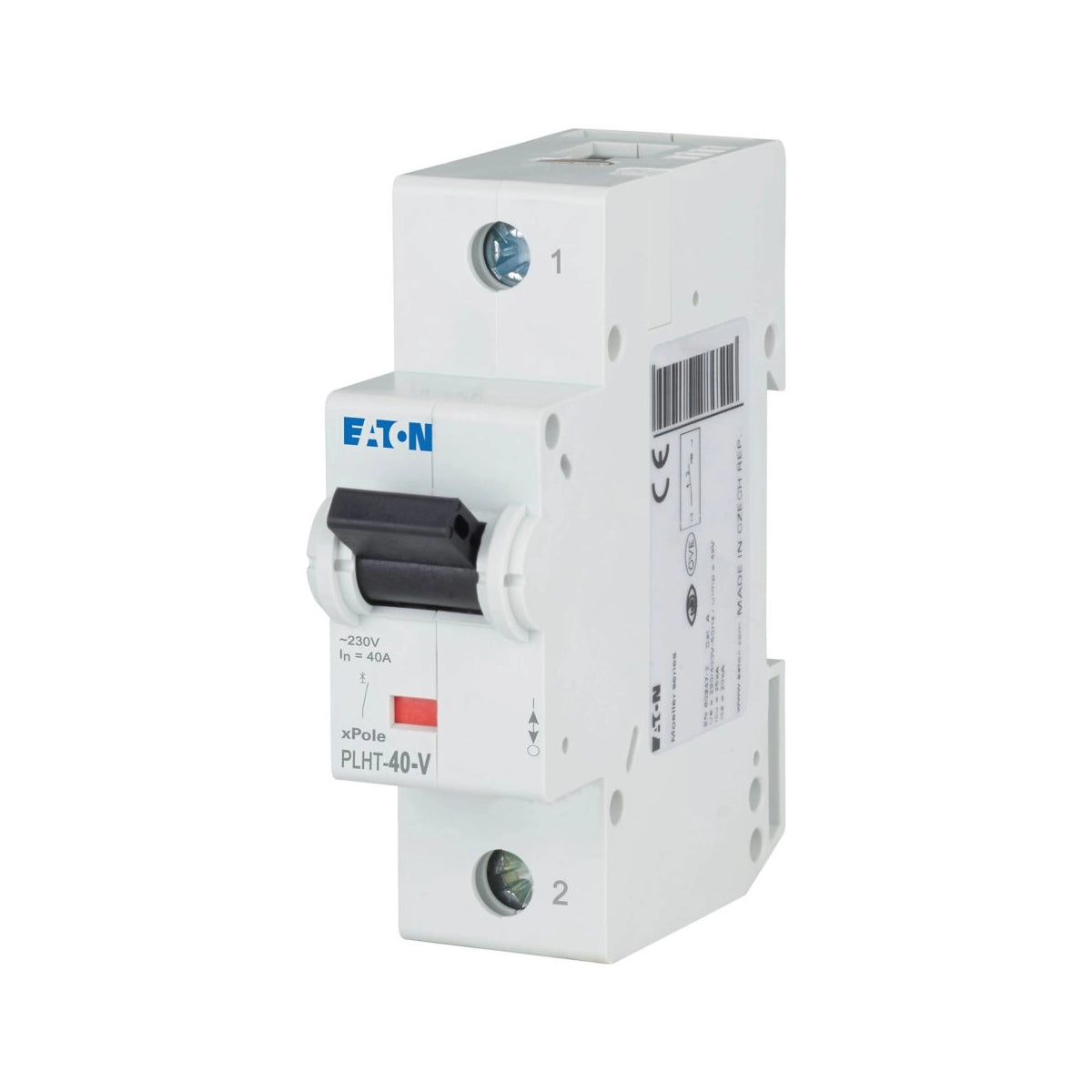

Eaton PLHT-40-V Leitungsschutzschalter – 40A mit 25 kA Schaltvermögen
Der Eaton PLHT-40-V Leitungsschutzschalter sichert leistungsstarke Stromkreise mit 40 Ampere ab. Dabei bietet er ein Schaltvermögen von 25 kA nach IEC/EN 60947-2. Somit ist er für industrielle Anwendungen und Installationen mit hohen Kurzschlussströmen konzipiert. Daher setzt du ihn überall dort ein, wo Standard-LS-Schalter nicht mehr ausreichen.
Die Auslösecharakteristik ist ähnlich der Kennlinie D. Dadurch toleriert der Schalter besonders hohe Einschaltströme. Folglich kannst du ihn für Transformatoren, große Motoren und Schweißanlagen nutzen. Außerdem vermeidest du dabei Fehlauslösungen bei normalen Betriebszuständen.
Darüber hinaus sorgt die Energiebegrenzungsklasse 3 für minimierten Energiedurchlass bei Kurzschlüssen. Zusätzlich bietet die Bemessungsisolationsspannung von 440 V eine hohe Sicherheitsreserve. Somit sind deine Anlagen umfassend geschützt. Dabei liegt das hohe Schaltvermögen von 25 kA weit über dem der Standard-PLSM-Serie mit 10 kA.
Der Eaton PLHT-40-V Leitungsschutzschalter wird auf der Hutschiene montiert. Er hat eine Breite von 27 mm. Außerdem akzeptiert er Leiterquerschnitte von 2,5 bis 50 mm². Dadurch ist er auch für größere Kabelquerschnitte geeignet. Zusätzlich kannst du ihn mit Zusatzeinrichtungen erweitern.
Technische Daten im Überblick
- Modellcode: PLHT-40-V
- Artikelnummer: 248105
- EAN: 4015082481056
- Nennstrom: 40 A
- Polzahl: 1-polig
- Auslösecharakteristik: ähnlich D
- Schaltvermögen: 25 kA (IEC/EN 60947-2)
- Bemessungsbetriebsspannung: 230 V AC
- Bemessungsisolationsspannung: 440 V
- Stoßspannungsfestigkeit: 4 kV
- Frequenz: 50/60 Hz
- Schutzart: IP20
- Breite: 27 mm
- Anschlussquerschnitt: 2,5–50 mm²
- Gewicht: 0,218 kg
- Energiebegrenzungsklasse: 3
- Konformität: RoHS
Insgesamt liefert der Eaton PLHT-40-V Leitungsschutzschalter professionellen Schutz für anspruchsvolle Installationen. Dabei ist er RoHS-konform und nach Industrienorm zugelassen.
