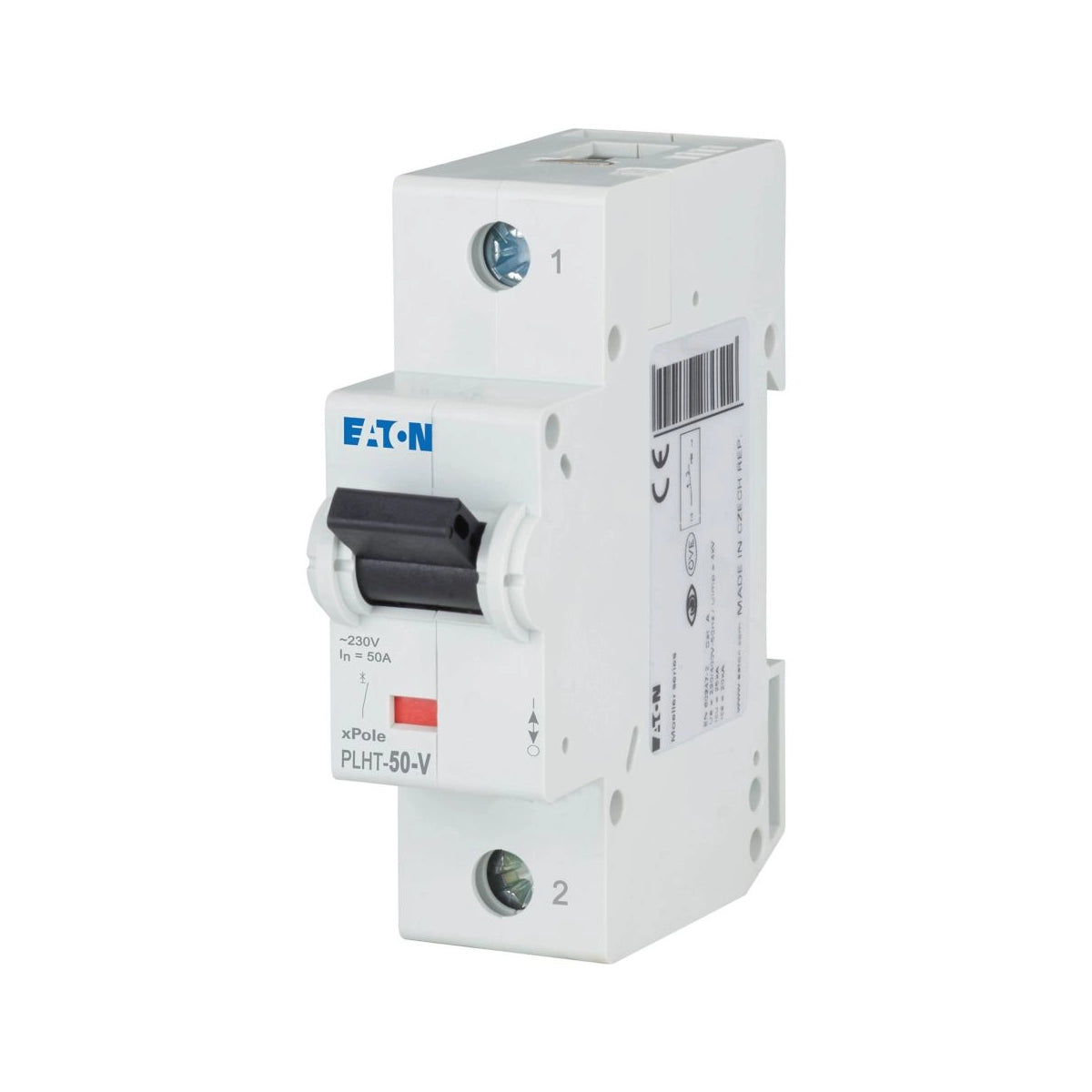

Eaton PLHT-50-V Leitungsschutzschalter – 50A Hochleistungsschutz mit 25 kA
Der Eaton PLHT-50-V Leitungsschutzschalter bietet eine Absicherung von 50 Ampere bei einem Schaltvermögen von 25 kA. Damit gehört er zu den leistungsstärksten Modellen der PLHT-Serie. Daher ist er für industrielle Hauptverteilungen und große Verbraucher konzipiert. Somit sicherst du auch anspruchsvolle Anlagen zuverlässig ab.
Die Auslösecharakteristik ist ähnlich der Kennlinie D. Dadurch werden selbst extreme Einschaltströme toleriert. Folglich eignet er sich für Transformatoren, Schweißmaschinen und leistungsstarke Industriemotoren. Außerdem erfolgt die Zulassung nach IEC/EN 60947-2. Dabei handelt es sich um die relevante Industrienorm für Niederspannungsschaltgeräte.
Der entscheidende Vorteil liegt dabei im Schaltvermögen von 25 kA. Denn in der Nähe von Leistungstransformatoren können Kurzschlussströme enorme Werte erreichen. Darüber hinaus begrenzt die Energiebegrenzungsklasse 3 die durchgelassene Energie. Somit sind nachgeschaltete Geräte und Leitungen optimal geschützt. Zusätzlich bietet die Isolationsspannung von 440 V eine hohe Sicherheitsreserve.
Der Eaton PLHT-50-V Leitungsschutzschalter hat eine Breite von 27 mm. Dabei wird er auf der Hutschiene montiert. Außerdem akzeptiert er Leiterquerschnitte von 2,5 bis 50 mm². Zusätzlich ist er mit Zusatzeinrichtungen kompatibel.
Technische Daten im Überblick
- Modellcode: PLHT-50-V
- Artikelnummer: 248106
- EAN: 4015082481063
- Nennstrom: 50 A
- Polzahl: 1-polig
- Auslösecharakteristik: ähnlich D
- Schaltvermögen: 25 kA (IEC/EN 60947-2)
- Bemessungsbetriebsspannung: 230 V AC
- Bemessungsisolationsspannung: 440 V
- Stoßspannungsfestigkeit: 4 kV
- Frequenz: 50/60 Hz
- Schutzart: IP20
- Breite: 27 mm
- Anschlussquerschnitt: 2,5–50 mm²
- Gewicht: 0,222 kg
- Energiebegrenzungsklasse: 3
- Konformität: RoHS
Insgesamt ist der Eaton PLHT-50-V Leitungsschutzschalter die professionelle Wahl für Hochleistungsanwendungen. Dabei sorgt das 25 kA Schaltvermögen für maximale Sicherheit in industriellen Netzen.
