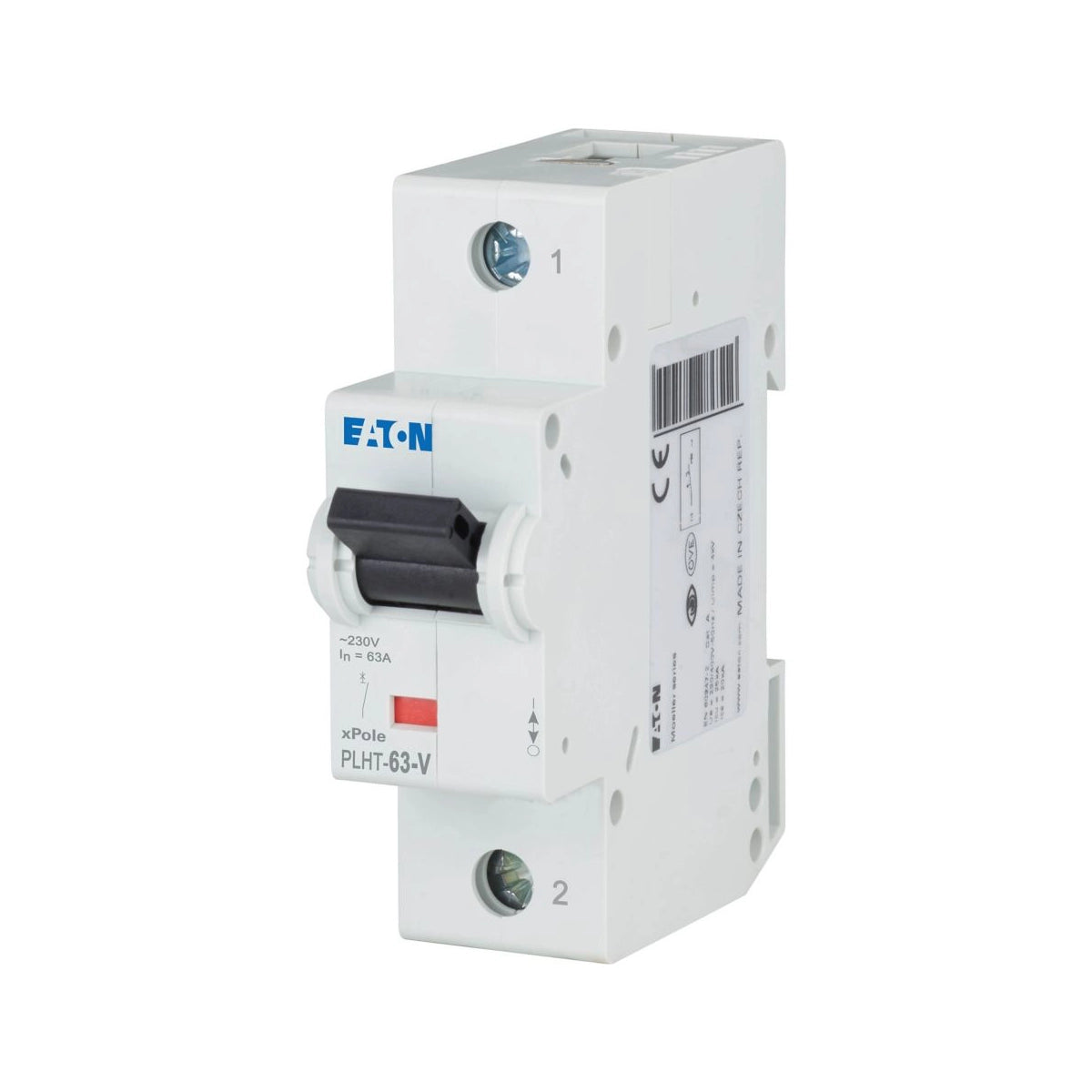

Eaton PLHT-63-V Leitungsschutzschalter – 63A Spitzenklasse mit 25 kA
Der Eaton PLHT-63-V Leitungsschutzschalter ist das leistungsstärkste Modell der PLHT-V-Serie im 1-poligen Bereich. Mit 63 Ampere Nennstrom und 25 kA Schaltvermögen sichert er selbst die anspruchsvollsten Stromkreise ab. Daher ist er für industrielle Hauptverteilungen und große Verbraucher konzipiert. Somit bietet er maximalen Schutz in anspruchsvollen Umgebungen.
Die Auslösecharakteristik ist ähnlich der Kennlinie D. Dadurch toleriert der Schalter extrem hohe Einschaltströme. Folglich eignet er sich für Leistungstransformatoren, Schweißstraßen und große Industrieantriebe. Außerdem ist er nach IEC/EN 60947-2 zugelassen. Dabei bietet diese Industrienorm einen höheren Prüfstandard als die Haushaltsnorm IEC/EN 60898-1.
Das Schaltvermögen von 25 kA ist dabei ein zentraler Vorteil. Denn in industriellen Verteilungen können Kurzschlussströme weit über 10 kA liegen. Darüber hinaus bietet die Energiebegrenzungsklasse 3 zusätzlichen Schutz. Somit ist auch bei schweren Fehlern ein sicherer Abschaltvorgang gewährleistet. Zusätzlich schützt die Isolationsspannung von 440 V vor Spannungsdurchschlägen.
Der Eaton PLHT-63-V Leitungsschutzschalter wird auf der Hutschiene montiert. Dabei beträgt seine Breite 27 mm. Außerdem akzeptiert er Leiterquerschnitte von 2,5 bis 50 mm². Dadurch ist er auch für leistungsstarke Zuleitungen geeignet.
Technische Daten im Überblick
- Modellcode: PLHT-63-V
- Artikelnummer: 248107
- EAN: 4015082481070
- Nennstrom: 63 A
- Polzahl: 1-polig
- Auslösecharakteristik: ähnlich D
- Schaltvermögen: 25 kA (IEC/EN 60947-2)
- Bemessungsbetriebsspannung: 230 V AC
- Bemessungsisolationsspannung: 440 V
- Stoßspannungsfestigkeit: 4 kV
- Frequenz: 50/60 Hz
- Schutzart: IP20
- Breite: 27 mm
- Anschlussquerschnitt: 2,5–50 mm²
- Gewicht: 0,225 kg
- Energiebegrenzungsklasse: 3
- Konformität: RoHS
Insgesamt liefert der Eaton PLHT-63-V Leitungsschutzschalter die Spitzenklasse an Schutzleistung. Dabei ist er RoHS-konform und für industrielle Installationen nach höchsten Standards zugelassen.
