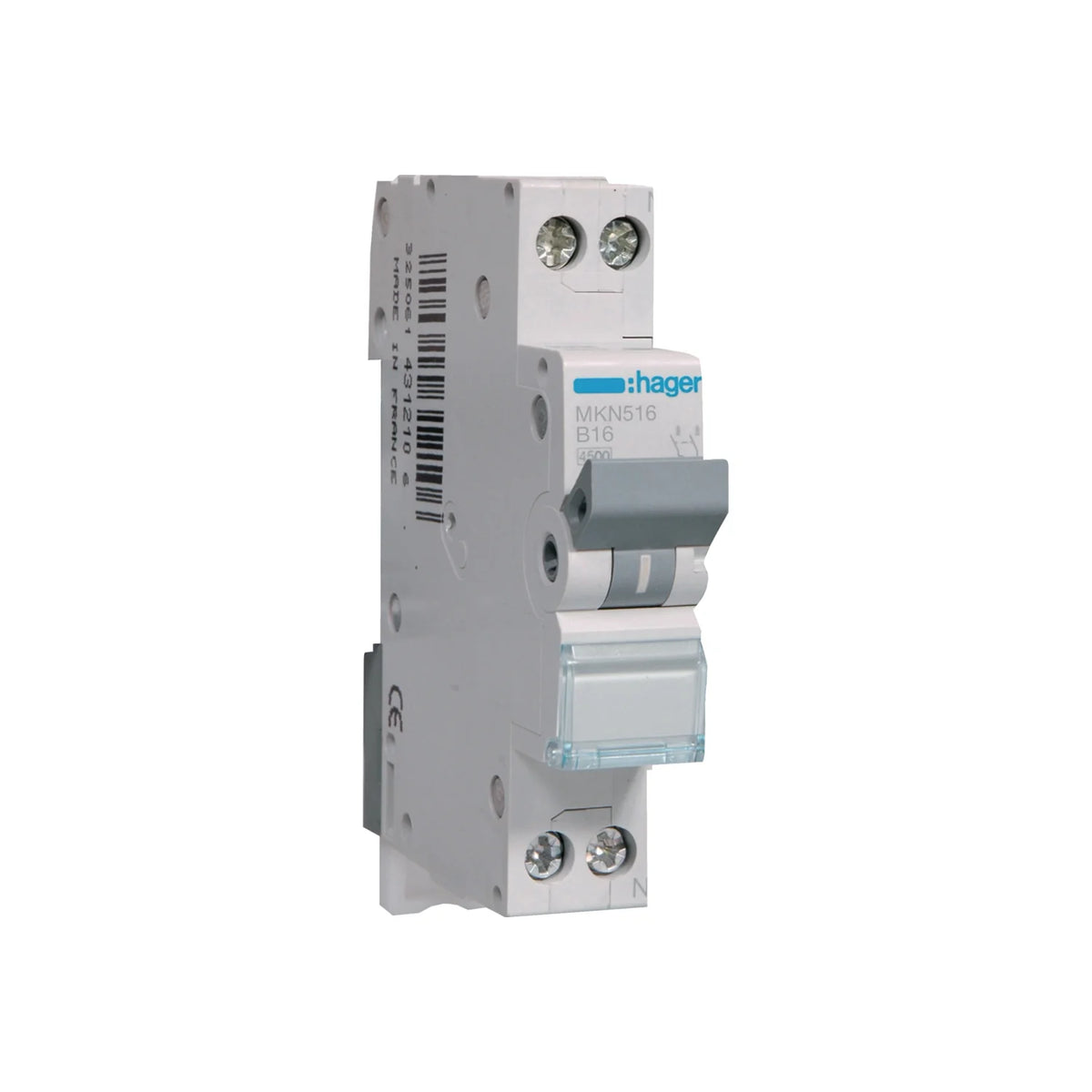

Hager Leitungsschutzschalter, Kennlinie B, 1+N, 16A, 1TE - MKN516

Hager Leitungsschutzschalter MKN516 – Kennlinie B, 1+N, 16A, 1TE

Der Hager Leitungsschutzschalter MKN516 (Leitungsschutzschalter 1P+N 6kA B-Charakteristik 16A 1 Modul) ist ein Leitungsschutzschalter in Schmalbauausführung (1PLE) für einen Außenleiter und den Neutralleiter – mit Auslösecharakteristik B, 16 A Bemessungsstrom und 6 kA Bemessungsschaltvermögen nach IEC 60898-1. Er arbeitet mit einem zeitverzögerten thermischen Auslöser für den Überlastschutz und einem elektromagnetischen Auslöser für den Kurzschlussschutz.

Technische Details:

• Hersteller: Hager
• Modell: MKN516
• Produkttyp: Leitungsschutzschalter (LS/MCB) in Schmalbauausführung
• Polart: 1P+N
• Auslösecharakteristik: B
• Bemessungsstrom IN: 16 A
• Bemessungsschaltvermögen Icn (IEC 60898-1): 6 kA
• Energiebegrenzungsklasse: 3
• Breite: 1 Modul (17,50 mm)
• Bemessungsbetriebsspannung Ue: 230–240 V AC
• Frequenz: 50–60 Hz
• Isolationsspannung Ui: 500 V
• Stoßspannungsfestigkeit Uimp: 4000 V
• Anschluss oben / unten: Schraubanschluss / Schraubanschluss
• Anschlussquerschnitt: 1–25 mm² massiv / 1–16 mm² flexibel
• Anzugsdrehmoment: 1,90 Nm
• Schutzart: IP20
• Betriebstemperatur: -25 bis +70 °C
• Verlustleistung bei IN: 4,20 W
• Abmessungen (H × B × T): 84,70 mm × 17,50 mm × 70 mm

Vorteile des Hager MKN516:

1. Platzsparend: Schmalbauausführung mit nur 1 Modul (1PLE) für Außenleiter und Neutralleiter.
2. Überlast- und Kurzschlussschutz: Zeitverzögerter thermischer Auslöser gegen Überlast, elektromagnetischer Auslöser gegen Kurzschluss.
3. Erweiterbar: Zusatzeinrichtungen (z. B. Hilfskontakt, Arbeitsstrom- oder Unterspannungsauslöser aus dem Hager Zubehör) lassen sich nachträglich ohne Werkzeug anbauen.
4. Komfortabel im Verteiler: Beschriftung direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienen-Schnellbefestigung; 360° Montagemöglichkeit.
5. Passende Phasenschiene: Von Hager als Zubehör geführt: Stiftschiene KBN663A (12 Geräte) bzw. KBN663C (24 Geräte).

Normen:

OVE EN 60898-1 und DIN VDE 0641 Teil 11/8.92, Berührungsschutz IP2x nach DIN VDE 0106 Teil 100 mit OVE-Zeichen.

Herstellerartikelnummer: MKN516
Artikelnummer: VER0196
EAN: 3250614312250
