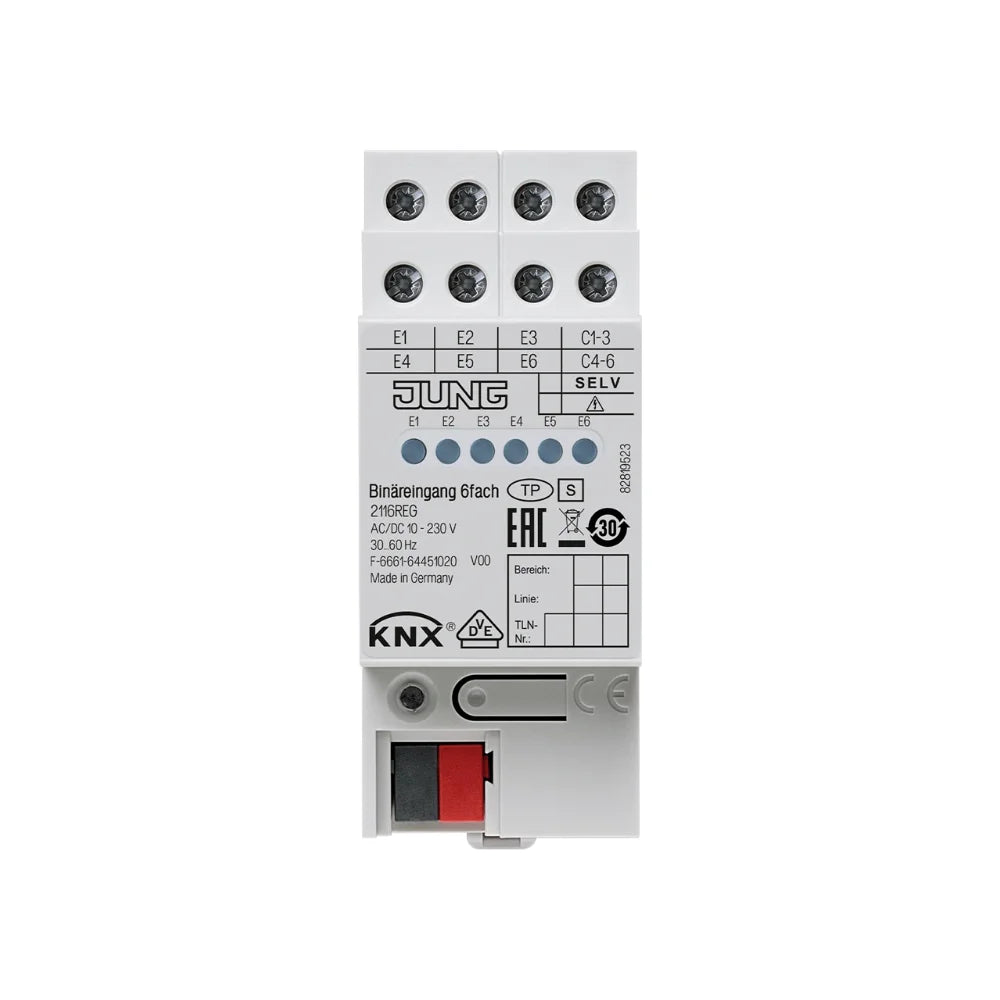

JUNG KNX Binäreingang 6-fach AC/DC 10-230 V REG 2TE - 2116REG
Der JUNG KNX Binäreingang 6-fach 2116REG fragt konventionelle Schalt- oder Tastkontakte, Fensterkontakte und Ähnliches in KNX-Anlagen ab. Dabei verarbeitet er 6 Eingänge AC/DC 10–230 V. Zudem schließt du unterschiedliche Außenleiter pro Eingangsgruppe an. Das REG-Gehäuse mit 2 TE zeigt den Status jedes Eingangs per LED an.
Ausführung
- REG-Gehäuse 2 TE
- 6 Eingänge AC/DC 10 ... 230 V ~
- unterschiedliche Außenleiter pro Eingangsgruppe anschließbar, z.B.: E1-3 = L1 und E4-E6 = L2
- mit Statusanzeige
- ETS-Produktfamilie: Eingabe
- Produkttyp: Binäreingang 6fach
Einsatzbereich
Laut JUNG ist der KNX Binäreingang 6-fach 2116REG für folgende Anwendungen bestimmt:
- Abfrage konventioneller Schalt- oder Tastkontakte, Fensterkontakte etc. in KNX-Anlagen zum Melden von Zuständen, Zählerständen, Bedienen von Verbrauchern etc.
- Montage auf Hutschiene nach DIN EN 60715 in Unterverteiler
Produkteigenschaften
- Status-LED für jeden Eingang
- Erkennen von Spannungspegeln und -wechseln am Eingang
- Senden des Eingangszustandes auf den Bus
- Sendeverhalten frei einstellbar
- Funktionen: Schalten, Dimmen, Jalousien auf/ab, Helligkeitswerte, Temperaturen, Abrufen und Abspeichern von Szenen
- Impuls- und Schaltzähler-Funktion
- Eingänge separat sperrbar
- Anschluss externer Wechsel- und Gleichspannungen möglich
Technische Daten
-
Artikelnummer (JUNG): 2116 REG
-
EAN/GTIN: 4011377149090
-
KNX Medium: TP 256
-
Nennspannung KNX: DC 21 ... 32 V SELV
-
Stromaufnahme KNX: max. 7,5 mA
-
Anschluss KNX: Anschlussklemme
-
Umgebungstemperatur: −5 ... +45 °C
-
Lager-/Transporttemperatur: −25 ... +75 °C
-
Relative Feuchte: max. 93 % (keine Betauung)
- Eingänge
-
Nennspannung: AC/DC 10 ... 230 V
-
Signalpegel "0"-Signal: AC/DC 0 ... 2 V
-
Signalpegel "1"-Signal: AC/DC 7 ... 265 V
- Eingangsstrom bei Nennspannung
-
Eingangsstrom: ca. 0,7 mA
-
Nennfrequenz AC-Signal: 30 ... 60 Hz
-
Signaldauer Impulszähler: min. 100 ms
-
Leitungslänge: max. 100 m
- Anzahl Kontakte pro Eingang
-
Schließer-Kontakte: max. 50
-
Öffner-Kontakte: max. 50
-
Einbaubreite: 36 mm (2 TE)
-
Verlustleistung: max. 1 W
- Anschluss
-
Anschlussart: Schraubklemmen
-
eindrähtig: 1 x 0,5 ... 4 mm²
-
feindrähtig ohne Aderendhülse: 1 x 0,5 ... 4 mm²
-
feindrähtig mit Aderendhülse: 1 x 0,5 ... 2,5 mm²
Zusammenfassend erhältst du mit dem JUNG KNX Binäreingang 6-fach 2116REG ein Originalprodukt des deutschen Herstellers JUNG.
