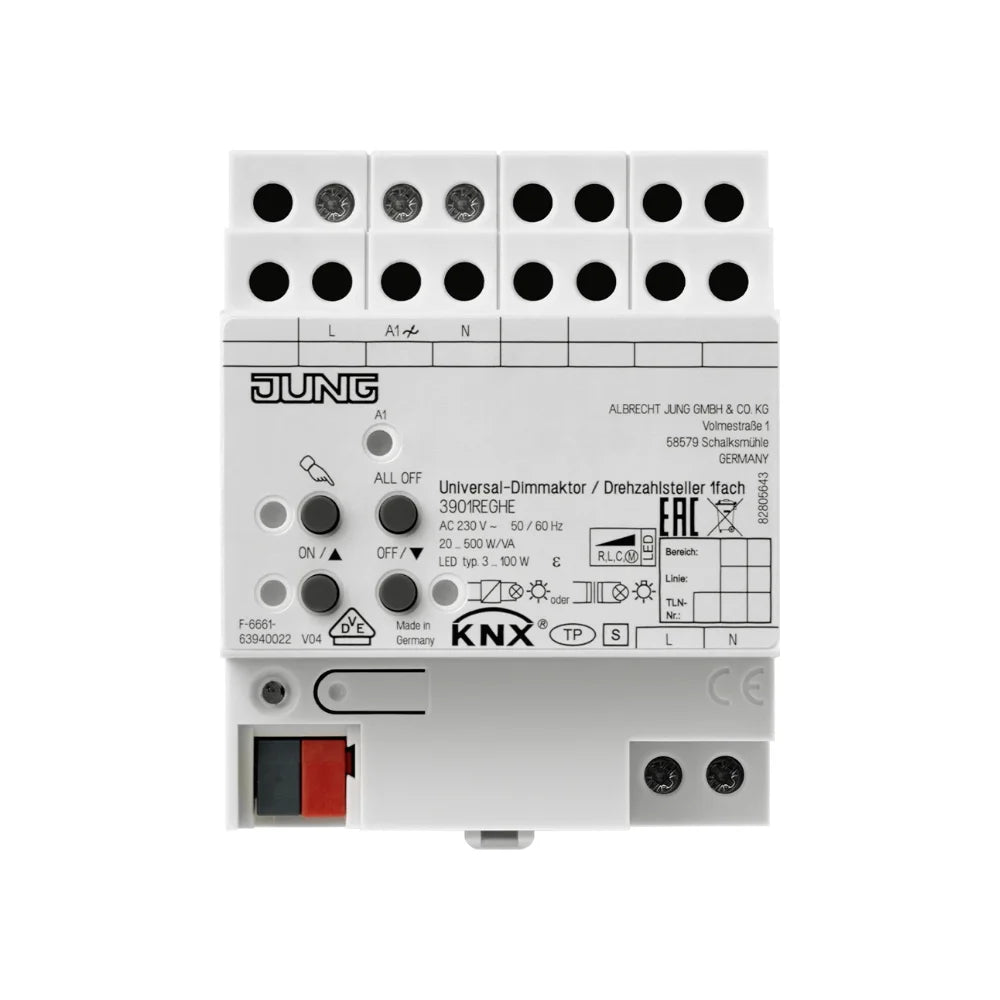

JUNG KNX LED-Universal-Dimmaktor 1-fach 500 W REG 4TE - 3901REGHE
Der JUNG KNX LED-Universal-Dimmaktor 1-fach 3901REGHE schaltet und dimmt Glühlampen, HV-Halogenlampen, dimmbare HV-LED-Lampen und weitere dimmbare Lasten bis 500 W. Dabei arbeitet er zusätzlich als Drehzahlsteller für Einphasen-Motoren. Zudem stellt er das passende Dimmprinzip automatisch oder manuell ein. Das REG-Gehäuse benötigt 4 TE.
Ausführung
- 1 x 500 W, HV-LED-Lampen typ. 3 ... 100 W
- REG-Gehäuse 4 TE
- ETS-Produktfamilie: Beleuchtung
- Produkttyp: Dimmer
Einsatzbereich
Laut JUNG ist der KNX LED-Universal-Dimmaktor 1-fach 3901REGHE für folgende Anwendungen bestimmt:
- Schalten und Dimmen von Glühlampen, HV-Halogenlampen, dimmbaren HV-LED-Lampen, dimmbaren Kompaktleuchtstofflampen, dimmbaren induktiven Trafos mit NV-Halogen- oder NV-LED-Lampen, dimmbaren elektronischen Trafos mit NV-Halogen- oder NV-LED-Lampen (ab Geräteversion V04)
- Drehzahlsteller zur Drehzahlregelung von Einphasen-Motoren wie z.B. Induktions- oder Spaltpolmotoren
- Montage auf Hutschiene nach DIN EN 60715 in Unterverteiler
Produkteigenschaften
- Automatische oder manuelle Einstellung des zur Last passenden Dimmprinzips
- Leerlauf-, kurzschluss- und übertemperatursicher
- Meldung bei Kurzschluss
- Ausgänge manuell bedienbar
- Rückmeldung des Schaltzustandes und des Dimmwertes
- Parametrierbares Einschalt- und Dimmverhalten
- Zeitfunktionen: Ein-, Ausschaltverzögerung, Treppenlichtschalter mit Abschaltwarnung
- Lichtszenenbetrieb
- Sperren einzelner Ausgänge per Hand oder Bus
- Statusanzeige der Ausgänge über LED
- Betriebsstundenzähler
- Spannungsausfall länger als ca. 5 Sekunden führt zum Ausschalten der Dimmausgänge. Je nach Parametereinstellung wird die angeschlossene Last nach Spannungswiederkehr neu eingemessen.
- Leistungserweiterung durch Leistungszusätze (Art.-Nr. ULZ 1755 REG) möglich
- Optionales Zubehör: Kompensationsmodul LED, Art.-Nr.: KM LED 230 U
Technische Daten
-
Artikelnummer (JUNG): 3901 REGHE
-
EAN/GTIN: 4011377117006
-
KNX Medium: TP 256
-
Nennspannung: AC 110 ... 230 V ~
-
Netzfrequenz: 50/60 Hz
-
Verlustleistung: max. 4 W
-
Standby-Leistung: max. 0,5 W
-
Umgebungstemperatur: −5 ... +45 °C
-
Lager-/Transporttemperatur: −25 ... +70 °C
-
Kontaktart: ε, MOSFET
- Motorlasten
-
Schaltstrom Motoren: 2,3 A
- Lampenlasten Anschlussleistung 230 V je Ausgang
-
Glühlampen: 20 ... 500 W
-
HV-Halogenlampen: 20 ... 500 W
-
Induktive Trafos: 20 ... 500 VA
-
Induktive Trafos mit NV-LED: 20 ... 100 VA
-
Elektronische Trafos: 20 ... 500 W
-
Elektronische Trafos mit NV-LED: 20 ... 100 W
-
HV-LED-Lampen dimmbar: typ. 3 ... 100 W
-
Kompaktleuchtstofflampen dimmbar: typ. 3 ... 100 W
- Bei Einstellung "LED-Phasenabschnitt" verdoppelt sich die maximale Anschlussleistung für HV-LED-Lampen und elektronische Trafos mit NV-LED.
-
Ohmsch-induktiv: 20 ... 500 VA
-
Ohmsch-kapazitiv: 20 ... 500 W
-
Kapazitiv-induktiv: nicht zulässig
- Anschlussleistung 110 V je Ausgang
-
Glühlampen: 20 ... 250 W
-
HV-Halogenlampen: 20 ... 250 W
-
Induktive Trafos: 20 ... 250 VA
-
Induktive Trafos mit NV-LED: 20 ... 50 VA
-
Elektronische Trafos: 20 ... 250 W
-
Elektronische Trafos mit NV-LED: 20 ... 50 VA
-
HV-LED-Lampen dimmbar: typ. 3 ... 50 W
-
Kompaktleuchtstofflampen dimmbar: typ. 3 ... 50 W
- Bei Einstellung "LED-Phasenabschnitt" verdoppelt sich die maximale Anschlussleistung für HV-LED-Lampen und elektronische Trafos mit NV-LED.
-
Ohmsch-induktiv: 20 ... 250 VA
-
Ohmsch-kapazitiv: 20 ... 250 W
-
Kapazitiv-induktiv: nicht zulässig
- Anschluss
-
Anschlussart: Schraubklemmen
-
eindrähtig: 1 x 0,5 ... 4 mm²
-
feindrähtig ohne Aderendhülse: 1 x 0,5 ... 4 mm²
-
feindrähtig mit Aderendhülse: 1 x 0,5 ... 2,5 mm²
-
Einbaubreite: 72 mm (4 TE)
-
Prüfzeichen: VDE
Zusammenfassend erhältst du mit dem JUNG KNX LED-Universal-Dimmaktor 1-fach 3901REGHE ein Originalprodukt des deutschen Herstellers JUNG.
