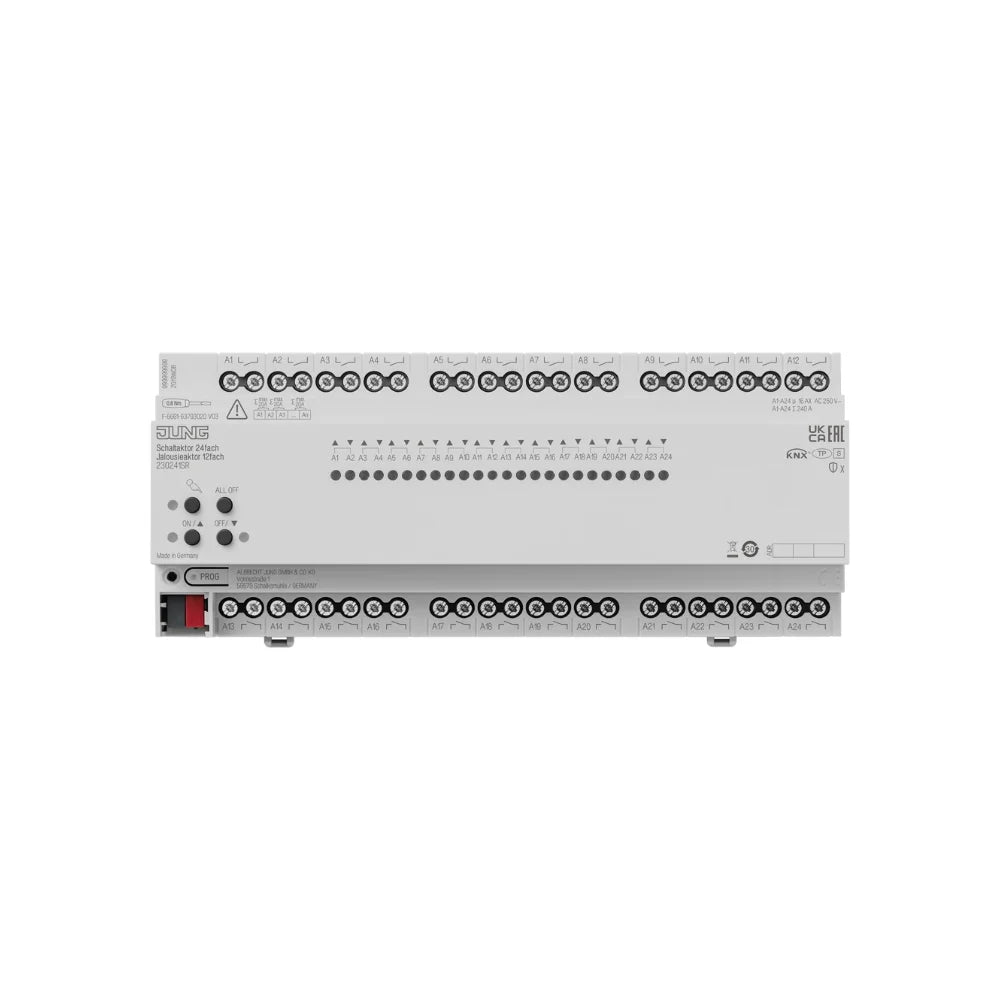

JUNG KNX Schalt-/Jalousieaktor 24-fach / 12-fach 16 A Secure REG 12TE - 230241SR
Der JUNG KNX Schalt-/Jalousieaktor 24-fach / 12-fach 230241SR schaltet elektrische Verbraucher mit potenzialfreien Kontakten oder steuert Jalousien, Rollläden und Markisen. Dabei sitzt er im REG-Gehäuse mit 12 TE. Zudem verfügt er über elektronische Handbetätigung und LED-Statusanzeige. Außerdem ist er KNX Data Secure kompatibel und mit der ETS Service-App updatefähig.
Ausführung
- REG-Gehäuse 12 TE
- mit elektronischer Handbetätigung und LED-Statusanzeige
- Projektierung und Inbetriebnahme mit ETS5 oder neuer
- ETS-Produktfamilie: Ausgabe
- Produkttyp: Binärausgang mix
Einsatzbereich
Laut JUNG ist der KNX Schalt-/Jalousieaktor 24-fach / 12-fach 230241SR für folgende Anwendungen bestimmt:
- Schalten elektrischer Verbraucher mit potenzialfreien Kontakten
- Schalten elektrisch betriebener Jalousien, Rollläden und Markisen
- Montage auf Hutschiene nach DIN EN 60715 in Unterverteiler
Produkteigenschaften
- Ausgänge manuell bedienbar, Baustellenbetrieb
- Rückmeldung im Handbetrieb und im Busbetrieb
- Sperren einzelner Ausgänge per Hand oder Bus
- Zentralfunktionen
- Zyklische Überwachung
- KNX Data Secure kompatibel ab ETS 5.7.3
- Updatefähig mit ETS Service-App
-
Eigenschaften Schaltbetrieb
- Schließer- oder Öffnerbetrieb
- Rückmeldefunktion
- Logische Verknüpfung und Zwangsführung
- Zentrale Schaltfunktion mit Sammelrückmeldung
- Zeitfunktionen: Ein-, Ausschaltverzögerung, Treppenlichtschalter mit Abschaltwarnung
- Szenenfunktion
- Betriebsstundenzähler
-
Eigenschaften Jalousiebetrieb
- Eignung für AC-Motoren 230 V
- Betriebsarten "Jalousie mit Lamelle", "Rolllade/Markise", "Lüftungsklappe/Dachfenster"
- Behangposition direkt ansteuerbar
- Lamellenstellung direkt ansteuerbar
- Rückmeldung von Fahrzustand, Behangposition und Lamellenstellung
- Zyklische Rückmeldung im Fahrzustand
- Zwangsstellung durch übergeordnete Steuerung
- Sicherheitsfunktion: Regenalarm, Frostalarm, 3 unabhängige Windalarme
- Sonnenschutzfunktion mit Heizen-Kühlen-Automatik
- Benachbarte Ausgänge nur soweit belasten, dass die Summe ihrer Ausgangsströme max. 20 A beträgt.
Technische Daten
-
Artikelnummer (JUNG): 23024 1S R
-
EAN/GTIN: 4011377179134
-
Einbaubreite: 12 TE
-
Umgebungstemperatur: −5 ... +45 °C
-
Lager-/Transporttemperatur: −25 ... +70 °C
- KNX
-
KNX Medium: TP 256
-
Nennspannung KNX: DC 21 ... 32 V SELV
-
Stromaufnahme KNX: 4 ... 24 mA
- Ausgänge
-
Schaltspannung: AC 250 V ~
-
Schaltstrom AC1 (cos ϕ > 0,8): 16 A
-
Leuchtstofflampen: 16 AX
- Strombelastbarkeit
-
Benachbarte Ausgänge: Σ 20 A
- Lasten pro Ausgang
-
Ohmsche Last: 3000 W
-
Kapazitive Last: 16 A / 140 µF
-
Motoren: 1380 VA
-
Einschaltstrom 200 µs: max. 800 A
-
Einschaltstrom 20 ms: max. 165 A
- Lampenlasten 230 V
-
Glühlampen: 2300 W
-
HV-Halogenlampen: 2300 W
-
HV-LED-Lampen: max. 400 W
- NV-Halogenlampen mit
-
elektronischen Trafos: 1500 W
-
induktiven Trafos: 1200 VA
- Leuchtstofflampen T5/T8
-
unkompensiert: 1000 W
-
parallelkompensiert: 1160 W / 140 µF
-
Duo-Schaltung: 2300 W / 140 µF
- Kompaktleuchtstofflampen
-
unkompensiert: 1000 W
-
parallelkompensiert: 1160 W / 140 µF
- Quecksilberdampflampen
-
unkompensiert: 1000 W
-
parallelkompensiert: 1160 W / 140 µF
-
Einbaubreite: 216 mm (12 TE)
- Anschlüsse, Versorgung und Last
-
Anschlussart: Schraubklemmen
-
eindrähtig: 1 x 0,5 ... 4 mm²
-
feindrähtig ohne Aderendhülse: 1 x 0,5 ... 4 mm²
-
feindrähtig mit Aderendhülse: 1 x 0,5 ... 2,5 mm²
-
KNX: KNX-Anschlussklemme
Zusammenfassend erhältst du mit dem JUNG KNX Schalt-/Jalousieaktor 24-fach / 12-fach 230241SR ein Originalprodukt des deutschen Herstellers JUNG.
