MDT Analog Ein-/Ausgang – Präzise Steuerung und Messdatenerfassung

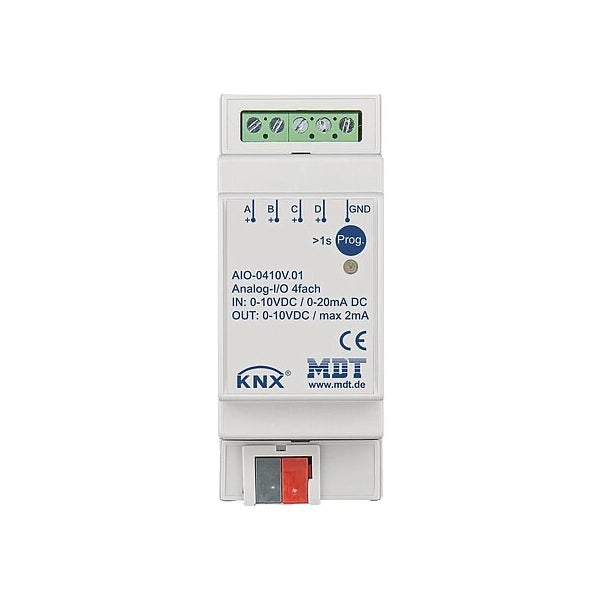

Der MDT Analog Ein-/Ausgang ist ein vielseitiger KNX-Baustein zur präzisen Steuerung und Erfassung von analogen Signalen. Verfügbar als 2-fach Unterputzgerät (AIO-0210V.01) oder 4-fach Reiheneinbaugerät (AIO-0410V.01), ermöglicht er eine effiziente Umsetzung von 0–10V und 0–20mA Anwendungen in der Gebäudeautomation. Ideal für Licht-, Klima- oder Energiemanagementsysteme, kombiniert das Gerät hohe Genauigkeit mit einfacher Integration in bestehende KNX-Strukturen.
Hauptmerkmale
-
Unabhängige Konfiguration: Jeder Kanal kann individuell als Eingang oder Ausgang parametriert werden.
-
Galvanische Trennung: Alle Ein- und Ausgänge sind voneinander und vom Bus galvanisch getrennt, um maximale Betriebssicherheit zu gewährleisten.
-
Eingangsfunktionen:
- Spannungsbereich: 0–10V oder 2–10V.
- Stromschleife: 0–20mA oder 4–20mA.
- Funktionen: Min-/Max-Speicher, Drahtbrucherkennung, Schwellwertüberwachung und Ampelfunktion.
-
Ausgangsfunktionen:
- Ausgangsspannung: 0–10V, steuerbar über 1-Byte, 2-Byte-Float oder 1-Bit-Objekte.
-
Tag-/Nachtbetrieb zur automatischen Stellwertbegrenzung.
-
Notbetrieb bei Sollwertausfall für erhöhte Betriebssicherheit.
-
Integrierte Spannungsversorgung: Keine externe Versorgung notwendig – die Spannung für den Ausgangsbetrieb wird intern im Aktor erzeugt.
Technische Details
-
Eingänge:
- Spannungsbereich: 0–10V oder 2–10V.
- Stromschleife: 0–20mA oder 4–20mA.
- Innenwiderstand: 130 kΩ.
- Maximale Bürde: 266 Ω.
-
Ausgänge:
- Ausgangsspannung: 0–10V.
- Maximaler Ausgangsstrom: 2 mA.
- Minimallastwiderstand: 5 kΩ.
-
Allgemein:
- Versorgung: KNX-Bus, typischer Verbrauch < 0,3 W.
- Betriebstemperatur: 0 bis +40 °C.
- Schutzart: IP20.
- Abmessungen:
- Unterputzgerät: 41 × 41 × 22 mm.
- Reiheneinbaugerät: 2 TE.
Anwendungsbereiche
- Präzise Steuerung von 0–10V-Geräten wie Leuchten, Ventilen und Heizungen.
-
Messdatenerfassung analoger Sensoren (z. B. Temperatur, Feuchte, Druck).
- Integration in KNX-Systeme zur Gebäudeautomation in privaten und gewerblichen Anwendungen.
Einfache Installation und Integration
- Wahlweise Unterputzmontage für dezente Installationen oder Hutschienenmontage für Schaltschranklösungen.
- Parametrierung über ETS4 oder ETS5 für flexible Anpassung.
- Keine zusätzliche Spannungsversorgung erforderlich dank integriertem Busankoppler.
Produktinformationen
Herstellerartikelnummer: AIO-0410V.01
Artikelnummer: SMH0201
