MDT Binäreingang – Vielseitige Zustandsüberwachung für KNX-Systeme
Der MDT Binäreingang ist die perfekte Lösung zur Integration und Überwachung von Zustandsänderungen in modernen KNX-Gebäudeautomationssystemen. Mit Varianten für 4, 8, 16 oder 32 Eingänge und Unterstützung für potentialfreie Kontakte sowie Spannungen von 12–24V AC/DC oder 230V AC eignet sich das Gerät ideal für Anwendungen wie Tür- und Fensterkontakte, Taster und Schalter in Wohn- und Gewerbegebäuden.
Hauptmerkmale
-
Vielfältige Varianten:
- Erhältlich als 4-fach, 8-fach, 16-fach oder 32-fach Modell.
- Kompatibel mit potentialfreien Kontakten sowie Spannungseingängen (12–24V AC/DC, 230V AC).
-
Innovative Funktionen:
-
Mehrfach-Tippfunktion: Überträgt bis zu vier Werte/Datenpunkttypen (DPTs) pro Eingang.
-
Vier integrierte Logikmodule: Ideal für Zustandsauswertungen, z. B. „alle Fenster geschlossen“.
-
Gruppensteuerung: Lange und extra lange Tastendrücke für erweiterte Steuerungsbefehle.
-
Dimmer- und Jalousiefunktionen: Unterstützt Ein- und Zweitasterbetrieb.
-
Impuls- und Schaltzähler: Erfassung von Impulsen ab 30 ms, ideal für Energiemessgeräte wie Eltako DSZ.
-
Sichere Konfiguration:
- Galvanisch getrennte Eingänge für höchste Sicherheit und Schutz des KNX-Busses.
- Umfangreiche Parametrierung über ETS5 mit Entprellzeit, Szenensteuerung, Sperrobjekten und Schwellwerten.
Technische Details
-
Eingänge:
- Unterstützt potentialfreie Kontakte sowie Spannungseingänge (12–24V AC/DC oder 230V AC).
- Interne Abfragespannung: 12V (bei potentialfreien Kontakten).
- Maximale Leitungslänge: bis zu 100 m.
-
Leistungsaufnahme: Typisch < 0,3 W, Versorgung über KNX-Bus.
-
Betriebsumgebung:
- Betriebstemperatur: 0 °C bis +45 °C.
- Schutzart: IP20 – geeignet für trockene Innenräume.
-
Abmessungen: Reiheneinbaugerät (2 TE bis 12 TE, abhängig vom Modell).
-
KNX-Kompatibilität: TP-256 Schnittstelle, voll kompatibel mit ETS5.
Einsatzmöglichkeiten
- Überwachung von Tür- und Fensterkontakten für Sicherheit und Energieeffizienz.
- Steuerung von Beleuchtung, Jalousien und Heizungsventilen.
- Integration von Tastern und Schaltern in KNX-Szenen.
- Verwendung als Impulszähler für Energie- und Verbrauchsmessgeräte.
Installation und Integration
- Einfache Montage auf Hutschiene (REG) für schnelle Installation.
- Intuitive Parametrierung über ETS5.
- Kein separates Netzteil erforderlich – Betrieb erfolgt über den KNX-Bus.
Produktinformationen

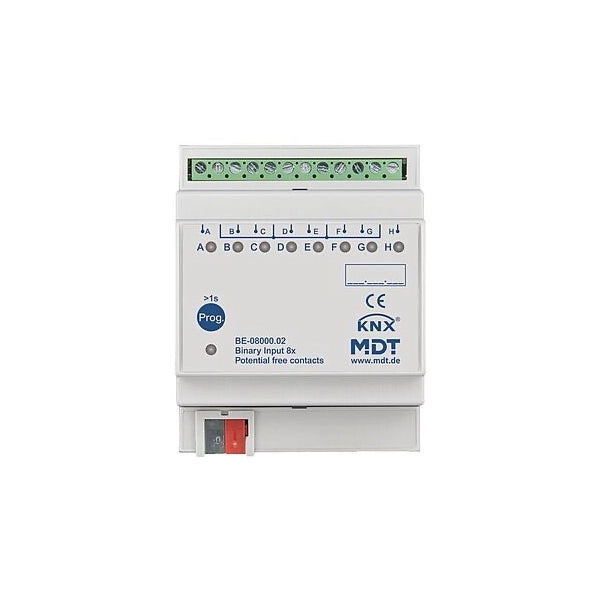

Herstellerartikelnummer: BE-08000.02
Artikelnummer: SMH0259
