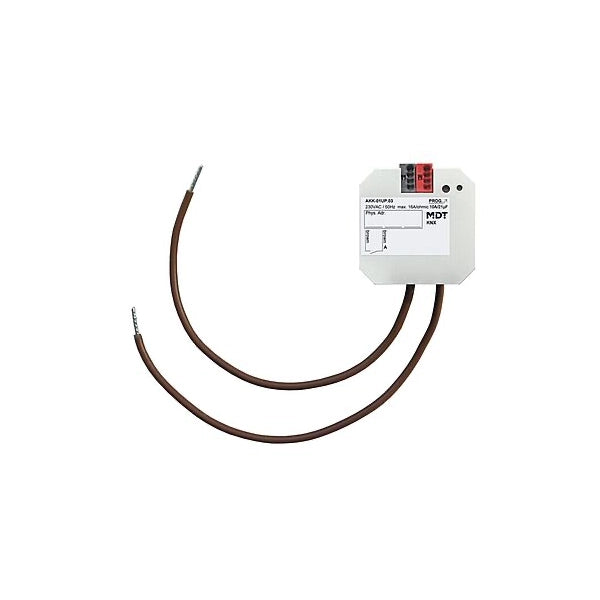

MDT Schaltaktor – Kompakte Steuerung für Beleuchtung und elektrische Verbraucher im KNX-System
Der MDT Schaltaktor AKK ist eine leistungsstarke und flexible Lösung zur Steuerung von bis zu zwei elektrischen Verbrauchern in KNX-Systemen. Er ist in den Varianten AKK-01UP.03 (1-fach) und AKK-02UP.03 (2-fach) erhältlich und überzeugt durch seine kompakte Bauweise, hohe Zuverlässigkeit und vielseitige Steuerungsfunktionen – ideal für Wohn- und Gewerbegebäude.
Hauptmerkmale
-
Effiziente Steuerung:
-
AKK-01UP.03: Steuerung eines Verbrauchers mit bistabilem Relais.
-
AKK-02UP.03: Steuerung von zwei Verbrauchern mit monostabilen Relais.
- Individuelle Konfiguration jedes Ausgangs über ETS.
- Unterstützung von Schließer- und Öffnerbetrieb.
-
Umfassende Funktionen:
-
Zeitfunktionen: Ein-/Ausschaltverzögerung und Treppenlichtfunktion.
-
Szenensteuerung: Erweiterte Szenenfunktionen für jede Ausgangsstufe.
-
Logische Verknüpfungen und zentrale Steuerungsfunktionen für komplexe Automatisierungen.
-
Statusrückmeldungen: Aktiv/passiv für jeden Kanal.
- Einstellbares Verhalten bei Busspannungs- und Netzspannungswiederkehr.
-
Benutzerfreundlichkeit:
- Kompaktes Design für den Einbau in Standard-Schalterdosen.
- Integrierter KNX-Busankoppler für nahtlose Integration in bestehende Systeme.
- Einfacher Applikationsdownload durch Long Frame Unterstützung (ETS5-kompatibel).
Technische Details
-
Ausgangsleistung:
-
AKK-01UP.03: Ohmsche Last bis 16 A, Kapazitive Last bis 70 µF.
-
AKK-02UP.03: Ohmsche Last bis 10 A, Kapazitive Last bis 14 µF.
-
Schaltlasten:
- Glühlampen: 2000 W (AKK-01UP.03), 1500 W (AKK-02UP.03).
- HV-Halogenlampen: 2000 W (AKK-01UP.03), 1200 W (AKK-02UP.03).
- NV-Halogenlampen: 1200 W (AKK-01UP.03), 500 W (AKK-02UP.03).
- Leuchtstofflampen unkompensiert: 1800 W (AKK-01UP.03), 500 W (AKK-02UP.03).
- Maximale Anzahl elektronischer Vorschaltgeräte (EVG): 10 (AKK-01UP.03), 2 (AKK-02UP.03).
-
Mechanische Schalthäufigkeit: Über 1.000.000 Zyklen für maximale Lebensdauer.
-
Spannungsversorgung: KNX-Bus, typischer Verbrauch < 0,3 W.
-
Abmessungen: 41 × 41 × 22 mm.
-
Umgebungstemperatur: 0 bis +45 °C.
-
Schutzart: IP20 – geeignet für trockene Innenräume.
-
Kompatibilität: ETS 4 und ETS 5 mit Long Frame Unterstützung.
Einsatzmöglichkeiten
- Steuerung von Beleuchtungen, Heizungen und elektrischen Verbrauchern in KNX-Systemen.
- Integration in Szenen- und Zeitsteuerungen für Komfort und Energieeffizienz.
- Flexible Automatisierungslösungen für Wohn- und Gewerbeanwendungen.
Zusätzliche Vorteile
-
Produktion in Deutschland, zertifiziert nach ISO 9001.
-
3 Jahre Garantie für langfristige Zuverlässigkeit.
- Einfache Integration in KNX-Gebäudeautomationssysteme.
Produktinformationen
Herstellerartikelnummer: AKK-01UP.03
Artikelnummer: SMH0213
