MDT KNX Schaltaktor 3-fach 10 A Up

MDT Schaltaktor AKK – Effiziente Steuerung für 3 Verbraucher oder Gebläsekonvektoren in KNX-Systemen

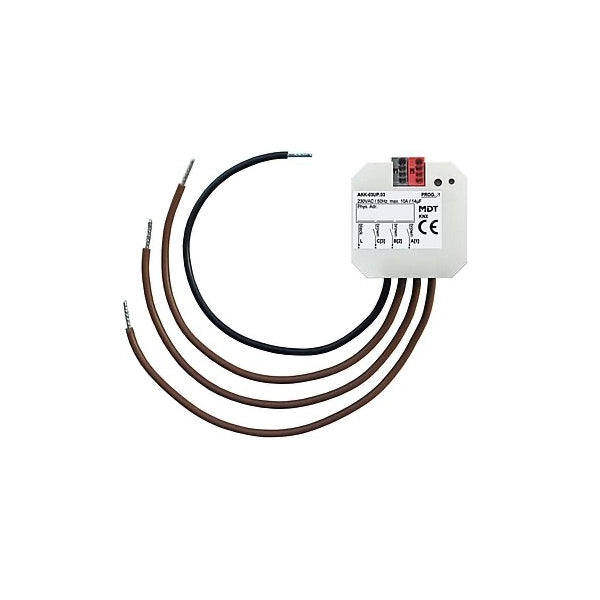

Der MDT Schaltaktor AKK-03UP.03 ist eine kompakte und vielseitige Lösung zur Steuerung von elektrischen Verbrauchern oder 3-stufigen Ventilatoren in KNX-Installationen. Dieses Unterputzgerät kombiniert hohe Leistungsfähigkeit mit einfacher Installation und eignet sich ideal für Wohn- und Gewerbeanwendungen. Es unterstützt sowohl den klassischen Schaltaktorbetrieb als auch den Fan-Coil-Betrieb für Gebläsekonvektoren.

Hauptmerkmale

• Zwei Betriebsmodi für maximale Flexibilität:
  • Fan-Coil-Betrieb:
    • Steuerung von 3-stufigen Ventilatoren in 2-Rohr- oder 4-Rohr-Systemen.
    • Direkte Ansteuerung über 1-Bit-Objekte oder automatischer Betrieb über 1-Byte-Stellwert (0–100%).
    • Gegeneinander verriegelte Ausgänge verhindern Fehlschaltungen.
    • Integrierter Notbetrieb bei Ausfall der Stellgröße.
    • Tag-/Nachtfunktion zur Begrenzung der Lüftungsstufe für energieeffizienten Betrieb.
  • Schaltaktorbetrieb:
    • Steuerung von bis zu 3 Verbrauchern unabhängig voneinander.
    • Unterstützung von Schließer- und Öffnerbetrieb.
    • Zeitfunktionen wie Ein-/Ausschaltverzögerung und Treppenlichtfunktion mit Vorwarnung.
    • Szenensteuerung mit bis zu 8 Szenen pro Kanal.
    • Logische Verknüpfungen für komplexe Automatisierungsszenarien.
• Einfache Installation und Bedienung:
  • Kompaktes Design passend für Standard-Schalterdosen (41 × 41 × 22 mm).
  • Manuelle Steuerung über bistabile Relais für direkten Zugriff vor Ort.
  • Schneller Applikationsdownload dank Long Frame Unterstützung (ETS5-kompatibel).

Technische Details

• Ausgänge: 3 Kanäle, jeweils 10 A belastbar.
• Maximale Schaltleistung:
  • Ohmsche Last: 10 A.
  • Kapazitive Last: 14 µF.
  • Glühlampen: 1500 W.
  • HV-Halogenlampen: 1200 W, NV-Halogenlampen: 500 W.
  • Leuchtstofflampen unkompensiert: 500 W, parallelkompensiert: 120 W.
  • Maximal 2 elektronische Vorschaltgeräte (EVG).
• Mechanische Lebensdauer: Über 1.000.000 Schaltzyklen.
• Spannungsversorgung: KNX-Bus, typischer Verbrauch < 0,3 W.
• KNX-Kompatibilität: TP-256 Schnittstelle, kompatibel mit ETS4 und ETS5.
• Betriebsbedingungen:
  • Temperaturbereich: 0 bis +45 °C.
  • Schutzart: IP20 – für trockene Innenräume geeignet.
• Montage: Unterputzinstallation, ideal für Wand- oder Deckendosen.

Einsatzmöglichkeiten

• Präzise Steuerung von Beleuchtung und elektrischen Verbrauchern in Smart Homes und Gewerbeobjekten.
• Automatische Regelung von Gebläsekonvektoren in Heizungs-, Lüftungs- und Klimaanlagen (HLK).
• Integration in KNX-Systeme für effiziente Energie- und Szenensteuerung.

Zusätzliche Vorteile

• Produktion in Deutschland gemäß ISO 9001 Qualitätsstandard.
• 3 Jahre Garantie für langfristige Zuverlässigkeit.
• Kompakte Bauweise ermöglicht flexible Montage in nahezu jeder Umgebung.

Produktinformationen

Herstellerartikelnummer: AKK-03UP.03
Artikelnummer: SMH0216
