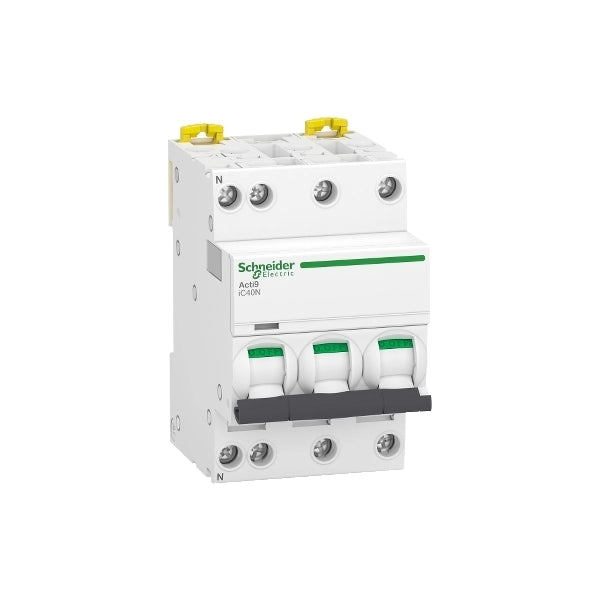

Schneider Leitungsschutzschalter Acti9 iC40N, Kennline C, 3P+N, 32A - A9P54732

Schneider Electric Acti9 iC40N Leitungsschutzschalter 32A C-Kennlinie – A9P54732 (3P+N)

Der Schneider Electric A9P54732 ist ein robuster Leitungsschutzschalter mit 3 geschützten Polen plus Neutralleiter (3P+N) aus der bewährten Acti9 iC40N-Serie. Mit einem Bemessungsstrom von 32 Ampere und einer C-Kennlinie schützt er zuverlässig Drehstromkreise mit hohen Einschaltströmen – ideal für industrielle Anwendungen, Motoren, Maschinen und Anlagen.

Dank thermomagnetischer Auslösetechnologie, hoher Schaltleistung und einfachem DIN-Schienen-Montagesystem erfüllt dieser LS-Schalter alle Anforderungen an moderne Elektroverteilungen.

Technische Merkmale

• Hersteller: Schneider Electric
• Serie: Acti9 iC40N
• Artikelnummer: A9P54732
• EAN: 3606481326171
• Polzahl: 3P+N (drei geschützte Pole + Neutralleiter)
• Kennlinie: C (magnetische Auslösung bei 5–10 × In)
• Bemessungsstrom [In]: 32 A
• Netzwerktyp: AC
• Betriebsspannung [Ue]: 400 V AC, 50/60 Hz
• Bemessungs-Isolationsspannung [Ui]: 440 V AC
• Stoßspannungsfestigkeit [Uimp]: 4 kV
• Ausschaltvermögen:
  • 6.000 A (EN/IEC 60898-1)
  • 10.000 A (EN/IEC 60947-2)
• Bemessungs-Betriebsausschaltvermögen [Ics]:
  • 6.000 A (100 % Icn)
  • 5.000 A (50 % Icn)
• Auslösetechnologie: Thermomagnetisch
• Kontaktstellungsanzeige: Ja (ON/OFF + Auslöseanzeige)
• Begrenzungsklasse: 3
• Steuerung: Kippschalter
• Eignung zur Isolation: Ja (nach EN/IEC 60947-2)

Maße und Anschlussdetails

• Montageart: DIN-Schiene, 6 TE (9-mm-Raster), aufsteckbar
• Anschlussklemmen: Tunnelklemmen oben/unten
  • Flexibel: 1–10 mm²
  • Starr: 1–16 mm²
• Drahtabisolierung: 14 mm
• Anzugsdrehmoment: 2 Nm
• Verriegelung: Vorhängeschlossoption vorhanden
• Schutzart: IP20 (IP40 im Gehäuse)
• Zulässige Einbauhöhe: bis 2.000 m

Abmessungen und Lebensdauer

• Höhe: 85 mm
• Breite: 54 mm
• Tiefe: 74 mm
• Gewicht: ca. 345 g
• Mechanische Lebensdauer: 20.000 Schaltzyklen
• Elektrische Lebensdauer: 10.000 Schaltzyklen
• Betriebstemperatur: -25 bis +70 °C
• Lagertemperatur: -40 bis +85 °C
• Relative Luftfeuchtigkeit: bis 95 % bei 55 °C
