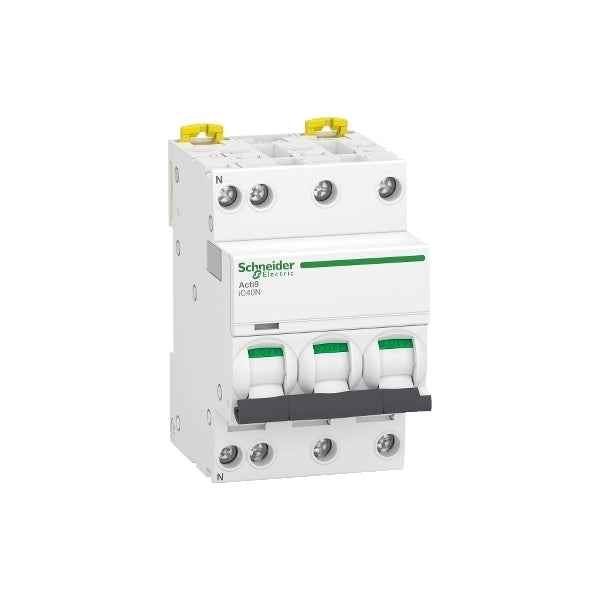

Schneider Leitungsschutzschalter Acti9 iC40N, Kennlinie C, 3P+N, 10A - A9P54710

Schneider Electric Acti9 iC40N Leitungsschutzschalter 10A C-Kennlinie – A9P54710 (3P+N)

Der Schneider Electric A9P54710 ist ein zuverlässiger Leitungsschutzschalter aus der Serie Acti9 iC40N, ausgeführt als 3P+N mit einem Bemessungsstrom von 10 Ampere und einer C-Kennlinie. Dieser Schutzschalter ist ideal geeignet zur Absicherung von Drehstromkreisen mit mittleren bis höheren Einschaltströmen, wie sie beispielsweise bei Leuchtstofflampen, Motoren oder Transformatoren auftreten.

Durch seine kompakte Bauweise, hohe Schaltleistung und einfache DIN-Montage erfüllt dieser LS-Schalter alle Anforderungen für eine sichere und normgerechte Elektroinstallation in Wohn-, Gewerbe- und Industrieanwendungen.

Technische Produktdetails

• Hersteller: Schneider Electric
• Serie: Acti9 iC40N
• Artikelnummer: A9P54710
• EAN: 3606481326126
• Polzahl: 3P+N (drei geschützte Pole + Neutralleiter)
• Kennlinie: C (magnetische Auslösung bei 5–10 × In)
• Bemessungsstrom: 10 A
• Netzwerktyp: AC
• Betriebsspannung [Ue]: 400 V AC, 50/60 Hz
• Bemessungs-Isolationsspannung [Ui]: 440 V AC
• Stoßspannungsfestigkeit [Uimp]: 4 kV
• Ausschaltvermögen:
  • 6.000 A nach EN/IEC 60898-1
  • 10.000 A nach EN/IEC 60947-2
• Bemessungs-Betriebsausschaltvermögen [Ics]:
  • 6.000 A (100 % Icn)
  • 7.500 A (75 % Icn)
• Auslösetechnologie: Thermomagnetisch
• Kontaktstellungsanzeige: ON/OFF-Anzeige und Auslöseanzeige
• Begrenzungsklasse: 3
• Steuerung: Kippschalter

Maße und Anschlussdetails

• Montage: DIN-Schiene, 6 TE (9-mm-Raster), aufsteckbar
• Anschlüsse (Tunnelklemmen):
  • Flexibel: 1–10 mm²
  • Starr: 1–16 mm²
• Anzugsdrehmoment: 2 Nm
• Drahtabisolierung: 14 mm
• Verriegelung: Vorhängeschlossoption verfügbar
• Schutzart: IP20 (im Gehäuse IP40)
• Betriebshöhe: bis 2.000 m

Abmessungen und Lebensdauer

• Höhe: 85 mm
• Breite: 54 mm
• Tiefe: 74 mm
• Gewicht: ca. 345 g
• Mechanische Lebensdauer: 20.000 Schaltzyklen
• Elektrische Lebensdauer: 20.000 Schaltzyklen
• Betriebstemperatur: -25 °C bis +70 °C
• Lagertemperatur: -40 °C bis +85 °C
• Luftfeuchtigkeit: bis 95 % bei 55 °C
