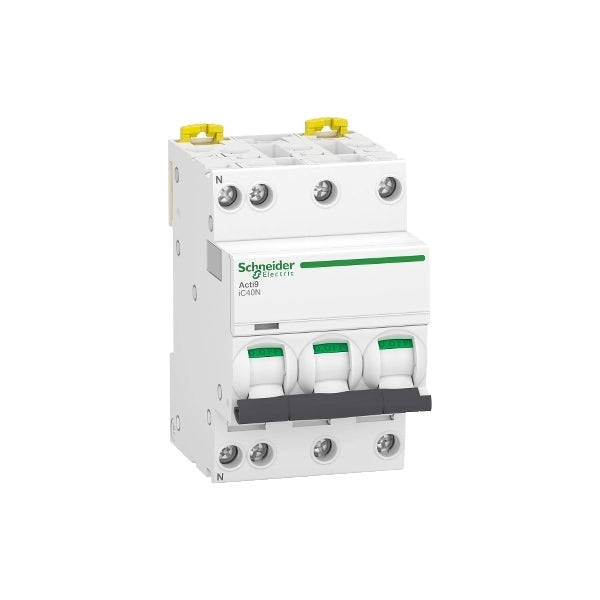

Schneider Leitungsschutzschalter Acti9 iC40N, Kennlinie C, 3P+N, 13A - A9P54713

Schneider Electric Acti9 iC40N Leitungsschutzschalter 13A C-Kennlinie – A9P54713 (3P+N)

Der Schneider Electric Acti9 iC40N A9P54713 ist ein leistungsfähiger Leitungsschutzschalter mit drei geschützten Polen + Neutralleiter (3P+N), einem Bemessungsstrom von 13 Ampere und C-Kennlinie. Er eignet sich ideal zur Absicherung von Drehstromkreisen mit erhöhtem Einschaltstrom, wie sie typischerweise in industriellen Anlagen, Gewerbeanwendungen oder der Gebäudeinstallation vorkommen.

Mit einem hohen Schaltvermögen, robuster Bauweise und einfacher Montage auf der DIN-Schiene erfüllt dieser LS-Schalter höchste Anforderungen an Sicherheit und Zuverlässigkeit.

Technische Daten im Überblick

• Hersteller: Schneider Electric
• Serie: Acti9 iC40N
• Artikelnummer: A9P54713
• EAN: 3606481326133
• Polzahl: 3P+N (drei geschützte Pole + Neutralleiter)
• Kennlinie: C (magnetische Auslösung bei 5–10 × In)
• Bemessungsstrom [In]: 13 A
• Netzwerktyp: AC
• Betriebsspannung [Ue]: 400 V AC, 50/60 Hz
• Bemessungs-Isolationsspannung [Ui]: 440 V AC
• Stoßspannungsfestigkeit [Uimp]: 4 kV
• Schaltvermögen:
  • 6.000 A nach EN/IEC 60898-1
  • 10.000 A nach EN/IEC 60947-2
• Bemessungs-Betriebsausschaltvermögen [Ics]:
  • 6.000 A (100 % Icn, IEC 60898-1)
  • 7.500 A (75 % Icn, IEC 60947-2)
• Kontaktstellungsanzeige: Ja (ON/OFF + Auslösung)
• Steuerung: Kippschalter
• Begrenzungsklasse: 3

Anschluss- und Einbaudetails

• Montage: DIN-Schiene, 6 TE (9-mm-Raster), aufsteckbar
• Klemmen: Tunnelklemmen oben/unten
  • Flexibel: 1–10 mm²
  • Starr: 1–16 mm²
• Drahtabisolierungslänge: 14 mm
• Anzugsdrehmoment: 2 Nm
• Verriegelung: Vorhängeschlossoption vorhanden
• Zulässige Einbauhöhe: bis 2.000 m

Abmessungen und Lebensdauer

• Höhe: 85 mm
• Breite: 54 mm
• Tiefe: 74 mm
• Gewicht: ca. 345 g
• Mechanische Lebensdauer: 20.000 Schaltzyklen
• Elektrische Lebensdauer: 20.000 Schaltzyklen
• Betriebstemperatur: -25 bis +70 °C
• Lagertemperatur: -40 bis +85 °C
• Relative Luftfeuchtigkeit: bis 95 % bei 55 °C
