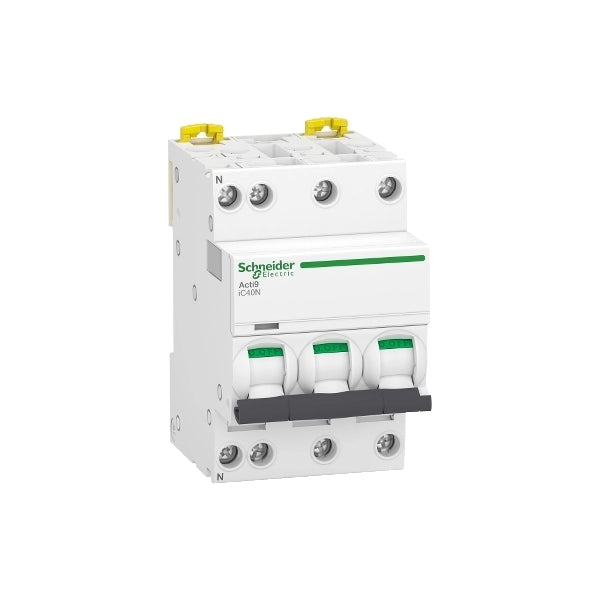

Schneider Leitungsschutzschalter Acti9 iC40N, Kennlinie C, 3P+N, 16A - A9P54716

Schneider Electric Acti9 iC40N Leitungsschutzschalter 16A C-Kennlinie – A9P54716 (3P+N)

Der Schneider Electric Acti9 iC40N A9P54716 ist ein leistungsfähiger Leitungsschutzschalter mit drei geschützten Polen und Neutralleiter (3P+N). Mit einem Bemessungsstrom von 16 Ampere und C-Kennlinie bietet er zuverlässigen Schutz für Drehstromkreise mit erhöhtem Einschaltstrom – ideal für Industrie, Gewerbe und anspruchsvolle Gebäudeinstallationen.

Dank robuster Technik, einfacher DIN-Montage und hoher Schaltleistung eignet sich dieser Schutzschalter optimal für Anwendungen mit Motoren, Heizsystemen oder Verteileranlagen.

Technische Highlights

• Hersteller: Schneider Electric
• Serie: Acti9 iC40N
• Artikelnummer: A9P54716
• EAN: 3606481326140
• Polzahl: 3P+N (drei geschützte Pole + Neutralleiter)
• Kennlinie: C (magnetische Auslösung bei 5–10 × In)
• Bemessungsstrom: 16 A
• Netzwerktyp: AC
• Betriebsspannung [Ue]: 400 V AC, 50/60 Hz
• Bemessungs-Isolationsspannung [Ui]: 440 V AC
• Stoßspannungsfestigkeit [Uimp]: 4 kV
• Schaltvermögen:
  • 6.000 A gemäß EN/IEC 60898-1
  • 10.000 A gemäß EN/IEC 60947-2
• Bemessungsbetriebsausschaltvermögen [Ics]:
  • 6.000 A (100 % Icn)
  • 7.500 A (75 % Icn)

Aufbau und Einbaueigenschaften

• Montage: DIN-Schiene, 6 TE (9-mm-Raster)
• Montageart: Aufsteckbar
• Klemmen: Tunnelklemmen oben/unten
  • Flexibel: 1–10 mm²
  • Starr: 1–16 mm²
• Anzugsdrehmoment: 2 Nm
• Drahtabisolierung: 14 mm
• Verriegelung: Vorhängeschlossmöglichkeit vorhanden
• Schutzart: IP20 (IP40 im Gehäuse)
• Zulässige Einbauhöhe: bis 2.000 m
• Betriebstemperatur: -25 bis +70 °C
• Lagertemperatur: -40 bis +85 °C
• Relative Luftfeuchtigkeit: bis 95 % bei 55 °C

Maße und Lebensdauer

• Höhe: 85 mm
• Breite: 54 mm
• Tiefe: 74 mm
• Gewicht: ca. 345 g
• Mechanische Lebensdauer: 20.000 Schaltzyklen
• Elektrische Lebensdauer: 20.000 Schaltzyklen
