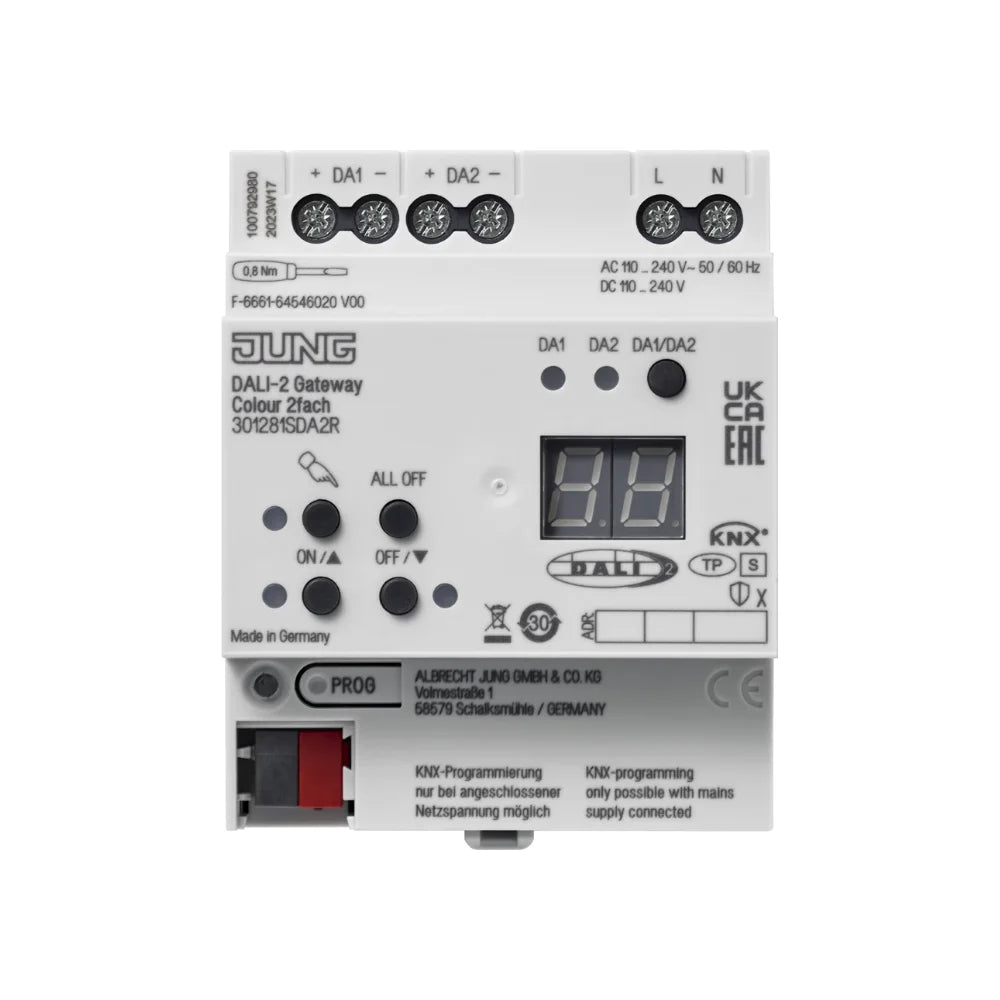

JUNG KNX DALI-2 Gateway Colour 2-fach 2x 64 Teilnehmer Secure REG 4TE - 301281SDA2R
Das JUNG KNX DALI-2 Gateway Colour 2-fach Secure 301281SDA2R steuert Leuchten mit DALI Betriebsgerät in KNX-Installationen. Dabei bedienst du bis zu 2 x 64 DALI Teilnehmer in max. 2 x 32 Gruppen. Zudem stellst du Farbtemperatur oder Lichtfarbe (RGB, RGBW) für Leuchten mit DALI Device Type 8 ein. Das Gateway ist DALI-2 zertifiziert und KNX Data Secure kompatibel.
Ausführung
Einsatzbereich
Laut JUNG ist der KNX DALI-2 Gateway Colour 2-fach Secure 301281SDA2R für folgende Anwendungen bestimmt:
- Steuern von Leuchten und anderen Anwendungen mit DALI Betriebsgerät in KNX-Installationen, z.B. EVG
- Montage auf Hutschiene nach DIN EN 60715 in Unterverteiler
Produkteigenschaften
- DALI-2 zertifiziert
- Steuerung von max. 2 mal 64 DALI Teilnehmern in max. 2 mal 32 Gruppen
- Einstellung der Farbtemperatur oder der Lichtfarbe (RGB, RGBW) für Leuchten mit DALI Device Type 8 gemäß IEC 62386-209
- Kurzschluss-, überlast- und überspannungssicher
- Betriebsstundenzähler
- Automatischer Farbkreisdurchlauf oder Helligkeitsdurchlauf
- HCL-Modus (Human Centric Lighting), automatischer Tagesfarbtemperaturverlauf
- CT-Modus (Color Transition), automatischer Tagesfarbverlauf
- Geeignet für den Betrieb mit DC-Spannung von Notbeleuchtungsanlagen
- Einzel-, Gruppen- oder Zentraladressierung
- 16 Lichtszenen je DALI System
- Auslesen DALI Teilnehmer-Zustand über KNX, z.B. Helligkeit oder Leuchtenfehler
- Handbedienung der DALI Gruppen, Einzelgeräte oder Zentral (Broadcast) getrennt für jedes DALI System
- Zwangsführung oder Sperrfunktionen
- Rückmeldung von Schaltzustand und Helligkeitswert im Bus- und im Handbetrieb
- Sammelrückmeldung
- Zentrale Schalt- und Dimmfunktion
- Sperrfunktion für jede DALI Gruppe oder jedes Einzelgerät
- Separate Ein- und Ausschaltverzögerung
- Treppenlichtschalter mit Abschaltwarnung
- Online- oder Offline-Projektierung der DALI Teilnehmer mit ETS-DCA
- Standby-Abschaltung der DALI Teilnehmer
- Austausch eines einzelnen DALI Teilnehmers gleichen Typs, während des Betriebs, ohne Software möglich
- KNX Data Secure kompatibel ab ETS 5.7.7 oder ab ETS 6.3.0
- Updatefähig mit ETS Service-App
-
Ab Geräteversion V01 oder Softwareversion V2.0.8
- Multimasterfähig: es können DALI-2 Sensoren als Application Controller eingesetzt werden
- DALI-2 Sensoren werden als Eingabegeräte (Input Devices) im Instanzmodus unterstützt
Technische Daten
-
Artikelnummer (JUNG): 30128 1S DA2 R
-
EAN/GTIN: 4011377207080
- KNX
-
KNX Medium: TP 256
-
Inbetriebnahmemodus: S-Mode
-
Nennspannung KNX: DC 21 ... 32 V SELV
-
Stromaufnahme KNX: 4,5 ... 5 mA
-
Anschluss KNX: Anschlussklemme
- Versorgung
-
Nennspannung: AC 110 ... 240 V ~, 50/60 Hz
-
Nennspannung: DC 110 ... 240 V
-
Verlustleistung: max. 3 W
- DALI
-
Nennspannung DALI: DC 16 V
-
Ausgangsstrom je DALI System: typ. 128 mA, max. 250 mA kurzzeitig
-
Garantierter Busstrom je DALI System: 148 mA
-
Adressierbare DALI Betriebsgeräte: max. 64 je DALI-System
-
Adressierbare DALI Sensoren: max. 32 je DALI-System
-
Übertragungsrate DALI: 1,2 kbit/s
-
Protokoll DALI: EN 62386
-
Dauer Startvorgang: max. 20 s
-
Leitungstyp: Mantelleitung 230 V, z.B. NYM
- Leitungslänge DALI
-
bei 0,5 mm²: max. 116 m
-
bei 0,75 mm²: max. 174 m
-
bei 1,0 mm²: max. 238 m
-
bei 1,5 mm²: max. 300 m
- Umgebungsbedingungen
-
Umgebungstemperatur: −5 ... +45 °C
-
Lagertemperatur: −5 ... +45 °C
-
Transporttemperatur: −25 ... +70 °C
-
Einbaubreite: 72 mm (4 TE)
- Anschluss Versorgung und DALI
-
Anschlussart: Schraubklemmen
-
eindrähtig: 0,5 ... 4,0 mm²
-
feindrähtig ohne Aderendhülse: 0,5 ... 4,0 mm²
-
feindrähtig mit Aderendhülse: 0,5 ... 2,5 mm²
Zusammenfassend erhältst du mit dem JUNG KNX DALI-2 Gateway Colour 2-fach Secure 301281SDA2R ein Originalprodukt des deutschen Herstellers JUNG.
