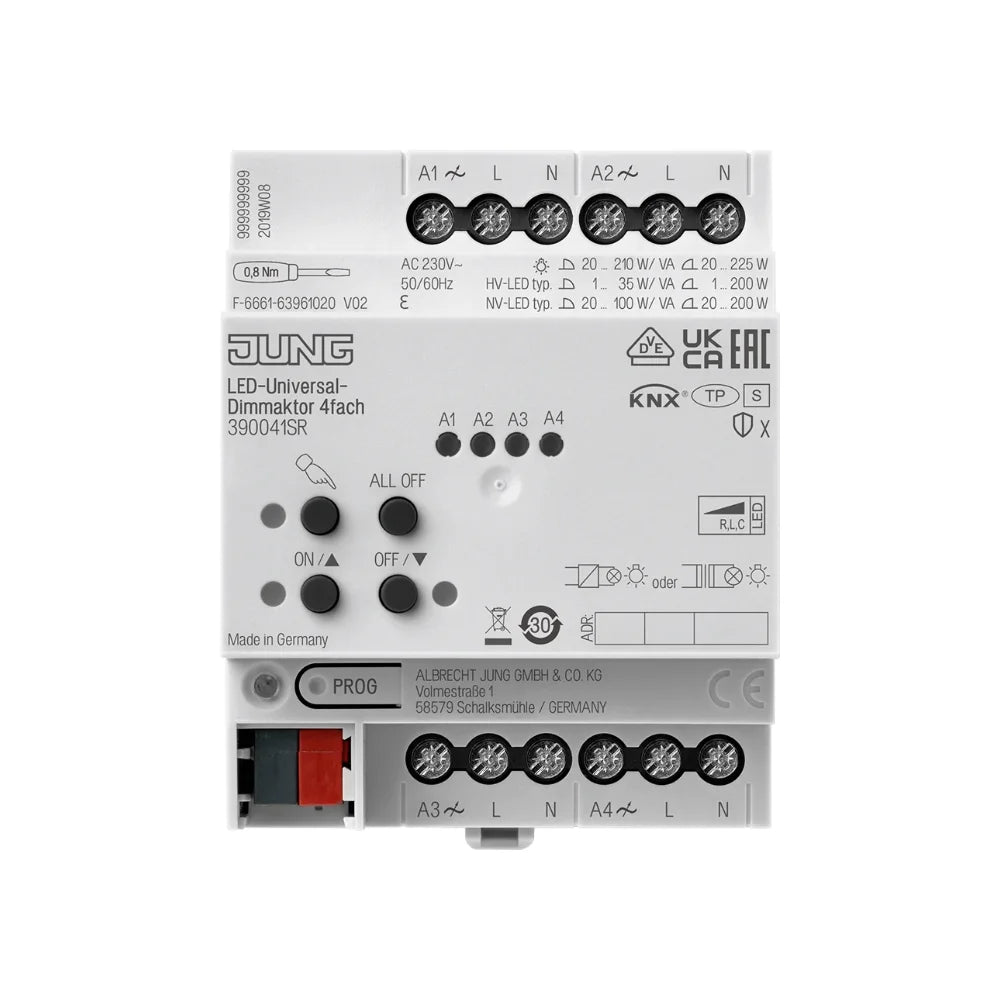

JUNG KNX LED-Universal-Dimmaktor 4-fach 4x 225 W Secure REG 4TE - 390041SR
Der JUNG KNX LED-Universal-Dimmaktor 4-fach Secure 390041SR schaltet und dimmt vier Lastkreise mit je bis zu 225 W. Dabei steuert er Glühlampen, HV-Halogenlampen, dimmbare HV-LED-Lampen sowie Trafos mit NV-Halogen- oder NV-LED-Lampen. Zudem erhöhst du die Ausgangsleistung durch Parallelschalten mehrerer Ausgänge. Außerdem ist er KNX Data Secure kompatibel.
Ausführung
- 4 x 225 W, HV-LED-Lampen typ. 4 x 1 ... 35 W (Phasenanschnitt), 4 x 1 ... 200 W (Phasenabschnitt)
- 1 x 855 W
- REG-Gehäuse 4 TE
- mit elektronischer Handbetätigung und LED-Statusanzeige
- Projektierung und Inbetriebnahme mit ETS5 oder neuer
- ETS-Produktfamilie: Beleuchtung
- Produkttyp: Dimmer
Einsatzbereich
Laut JUNG ist der KNX LED-Universal-Dimmaktor 4-fach Secure 390041SR für folgende Anwendungen bestimmt:
- Schalten und Dimmen von Glühlampen, HV-Halogenlampen, dimmbaren HV-LED-Lampen, dimmbaren Kompaktleuchtstofflampen, dimmbaren induktiven Trafos mit NV-Halogen- oder NV-LED-Lampen, dimmbaren elektronischen Trafos mit NV-Halogen- oder NV-LED-Lampen
- Montage auf Hutschiene nach DIN EN 60715 in Unterverteiler
Produkteigenschaften
- Ausgänge manuell bedienbar, Baustellenbetrieb
- Rückmeldung im Handbetrieb und im Busbetrieb
- Sperren einzelner Ausgänge per Hand oder Bus
- Statusrückmeldung
- KNX Data Secure kompatibel ab ETS 5.7.3
- Updatefähig mit ETS Service-App
-
Eigenschaften Dimmbetrieb
- Automatische oder manuelle Einstellung des zur Last passenden Dimmprinzips
- Leerlauf-, kurzschluss- und übertemperatursicher
- Meldung bei Kurzschluss, Spannungsausfall und Überlast
- Rückmeldung des Schaltzustandes und des Dimmwertes
- Parametrierbares Einschalt- und Dimmverhalten
- Zeitfunktionen: Ein-, Ausschaltverzögerung, Treppenlichtschalter mit Abschaltwarnung
- Lichtszenenbetrieb
- Statusanzeige der Ausgänge über LED
- Betriebsstundenzähler
- Spannungsausfall länger als ca. 5 Sekunden führt zum Ausschalten der Dimmausgänge. Je nach Parametereinstellung wird die angeschlossene Last nach Spannungswiederkehr neu eingemessen.
- Erhöhung der Ausgangsleistung durch Parallelschalten mehrerer Ausgänge möglich
- Leistungserweiterung durch Leistungszusätze (Art.-Nr. ULZ 1755 REG) möglich
- Optionales Zubehör: Kompensationsmodul LED, Art.-Nr.: KM LED 230 U
-
Eigenschaften Logik
- Logikgatter
- Umsetzer (Konvertierung)
- Sperrglied
- Vergleicher
- Grenzwertschalter
Technische Daten
-
Artikelnummer (JUNG): 39004 1S R
-
EAN/GTIN: 4011377179103
-
Nennspannung: AC 110 ... 230 V ~
-
Netzfrequenz: 50/60 Hz
-
Verlustleistung: max. 7 W
-
Standby-Leistung: ca. 0,16 W pro Kanal
-
Umgebungstemperatur: −5 ... +45 °C
-
Lager-/Transporttemperatur: −25 ... +70 °C
- Lampenlasten
- Betriebsarten "Universal", "Phasenanschnitt", "LED-Phasenanschnitt"
- Anschlussleistung 230 V je Ausgang
-
Glühlampen: 20 ... 225 W
-
HV-Halogenlampen: 20 ... 225 W
- Wird bei Glühlampen und HV-Halogenlampen die Betriebsart "Phasenanschnitt" oder "LED-Phasenanschnitt" eingestellt, sinkt die maximale Anschlussleistung auf 20 ... 210 W.
-
Induktive Trafos: 20 ... 210 VA
-
Induktive Trafos mit NV-LED: 20 ... 100 VA
-
Elektronische Trafos: 20 ... 210 W
-
Elektronische Trafos mit NV-LED: 20 ... 100 W
-
HV-LED-Lampen dimmbar: typ. 1 ... 35 W
-
Kompaktleuchtstofflampen dimmbar: typ. 20 ... 80 W
- Mischlasten
-
Kapazitiv-induktiv: nicht zulässig
- Wird die Nennspannung auf 110 V reduziert, halbieren sich die Lampenlasten.
- Für induktive Trafos und induktive Trafos mit NV-LED ist die Betriebsart "LED-Phasenanschnitt" nicht zulässig.
- Betriebsarten "Phasenabschnitt", "LED-Phasenabschnitt"
- Anschlussleistung 230 V je Ausgang
-
Glühlampen: 20 ... 225 W
-
HV-Halogenlampen: 20 ... 225 W
-
Elektronische Trafos: 20 ... 225 W
-
Elektronische Trafos mit NV-LED: 20 ... 200 W
-
HV-LED-Lampen dimmbar: typ. 1 ... 200 W
-
Kompaktleuchtstofflampen dimmbar: typ. 20 ... 150 W
- Wird die Nennspannung auf 110 V reduziert, halbieren sich die Lampenlasten.
-
Einbaubreite: 72 mm (4 TE)
- KNX
-
KNX Medium: TP 256
-
Inbetriebnahmemodus: S-Mode
-
Nennspannung KNX: DC 21 ... 32 V SELV
-
Stromaufnahme KNX: 15 mA
- Anschluss
-
Anschlussart: Anschlussklemme
-
eindrähtig: 1 x 0,5 ... 4 mm²
-
feindrähtig ohne Aderendhülse: 1 x 0,5 ... 4 mm²
-
feindrähtig mit Aderendhülse: 1 x 0,5 ... 2,5 mm²
Zusammenfassend erhältst du mit dem JUNG KNX LED-Universal-Dimmaktor 4-fach Secure 390041SR ein Originalprodukt des deutschen Herstellers JUNG.
