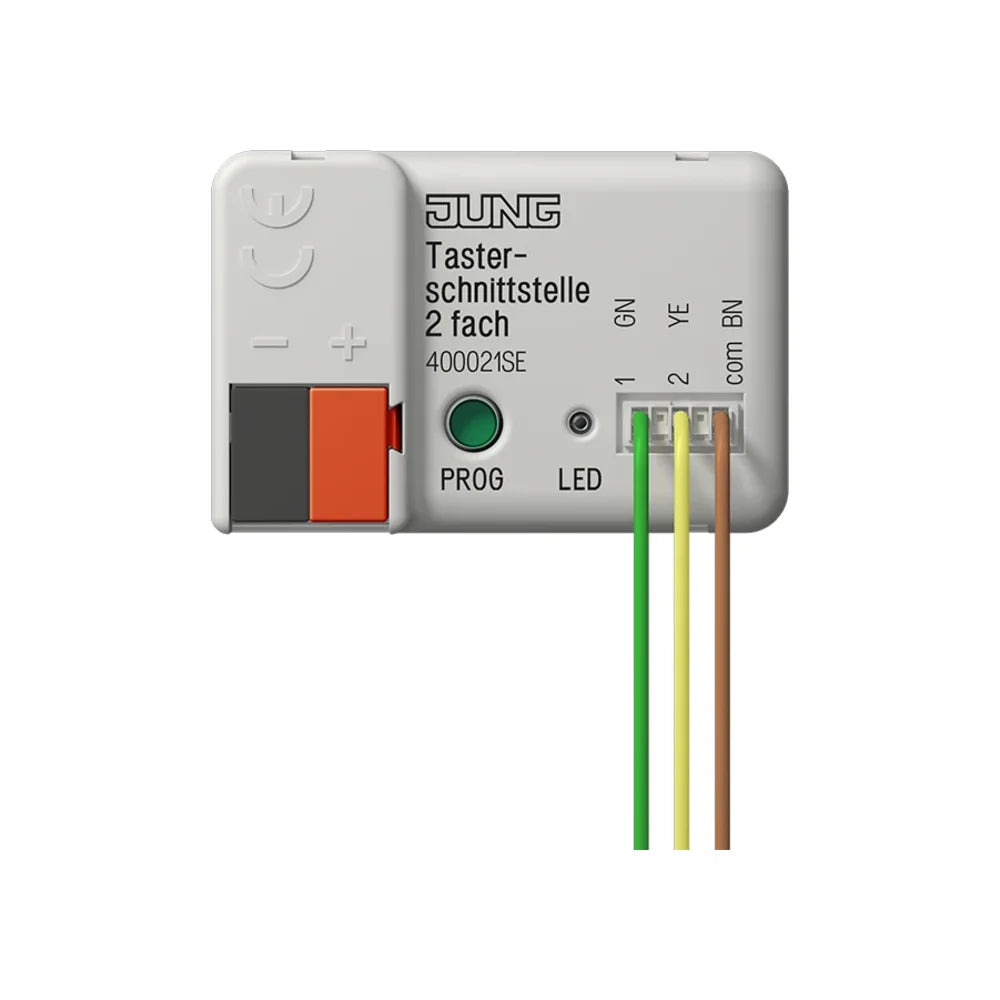

JUNG KNX Tasterschnittstelle 2-fach Secure UP - 400021SE
Die JUNG KNX Tasterschnittstelle 2-fach Secure 400021SE fragt konventionelle, potenzialfreie Kontakte ab und sendet Telegramme auf den KNX-Bus. Dabei arbeiten die Kanäle je nach ETS-Parametrierung als Eingänge oder als Ausgänge zur Ansteuerung von LED. Zudem montierst du sie in einer Gerätedose nach DIN 49073. Die Versorgung erfolgt über den Bus.
Ausführung
- ETS-Produktfamilie: Eingabe
- Produkttyp: Binäreingang 2fach
Einsatzbereich
Laut JUNG ist der KNX Tasterschnittstelle 2-fach Secure 400021SE für folgende Anwendungen bestimmt:
- Eingänge zur Abfrage konventioneller, potenzialfreier Kontakte, und Senden von Telegrammen auf den KNX-Bus
- Ausgänge zur Ansteuerung von LED
- Montage in Gerätedose mit Abmessungen nach DIN 49073 in Kombination mit einer geeigneten Abdeckung
- Bei Montage hinter Schalt- und Tasteinsätzen Gerätedose mit ausreichender Einbautiefe verwenden
Produkteigenschaften
- Unabhängige Kanäle, die in Abhängigkeit der ETS-Parametrierung als Eingänge oder als Ausgänge arbeiten
- Gemeinsames Bezugspotenzial für alle Kanäle
- Sperren einzelner Kanäle
- Versorgung über Bus, keine zusätzliche Versorgungsspannung notwendig
- KNX Data Secure kompatibel ab ETS 5.7.7 oder ab ETS 6.3.0
- Updatefähig mit ETS Service-App
-
Ausgänge
- Anschluss von LED z.B. LED-Lampe, 5 V DC, 2,2 mA (Art.-Nr. 9605 LED ..)
- Kurzschlussfest, überlastgeschützt und verpolungssicher
- Parallelschalten von Ausgängen möglich, für Verbraucher mit höherem Strombedarf
-
Eingänge
- Anschluss von potenzialfreien Kontakten, wie Tastern, Schaltern oder Reedkontakten
- Die Abfrage mit einem Impulsstrom vermeidet Kontaktverschmutzung (Bildung einer Oxidschicht) auf den angeschlossenen Kontakten
- Bedienfunktionen: Schalten, Dimmen, Jalousie-, Szenen- oder Raumtemperatursteuerung
- Wertgeber für Dimm-, Farbtemperatur-, RGBW-, Temperatur oder Helligkeitswerte
- Übermittlung des aktuellen Eingangszustandes nach Busspannungsausfall
- Anschluss von Tür- oder Fensterkontakten zur Auswertung der Status offen, geschlossen, gekippt und Griffposition
- Anschluss von Leckage-, Betauungs- und Temperatursensoren
- Impulszähler mit Haupt- und Zwischenzähler
- Kombination von benachbarten Eingangskanälen bei Anschluss von Taster, Tür- oder Fensterkontakt
- Logikfunktionen
Technische Daten
-
Artikelnummer (JUNG): 40002 1S E
-
EAN/GTIN: 4011377212947
-
Umgebungstemperatur: −5 ... +45 °C
-
Lager-/Transporttemperatur: −25 ... +75 °C
-
Schutzgrad: IP20
-
Schutzklasse: III
-
Ausgangsspannung: DC 5 V SELV
-
Ausgangsstrom pro Kanal: max. 3,2 mA
-
LED-Strom (rote LED mit 1,7 V Flußspannung): 2,2 mA pro Ausgang
-
Länge Leitungssatz: 25 cm, verlängerbar auf max. 30 m
-
Empfohlene Leitung: J-Y(St)Y 2 x 2 x 0,8 mm
-
Maße (B x H x T): 43 x 28,5 x 15,4 mm
-
KNX Medium: TP 256
-
Inbetriebnahmemodus: S-Mode
-
Nennspannung KNX: DC 21 ... 32 V SELV
-
Stromaufnahme KNX: 5 ... 10 mA
Zusammenfassend erhältst du mit dem JUNG KNX Tasterschnittstelle 2-fach Secure 400021SE ein Originalprodukt des deutschen Herstellers JUNG.
